داونلايت LED: مقارنة المقاسات وتشخيص عدم التوافق

قد تدخل وحدتان في الفتحة نفسها وتختلفان كثيراً في التدفق والعدسة والتحكم. لذلك نبدأ بالمهمة والراحة والمكان المتاح، ثم نقارن المقاس وطريقة التثبيت. ينظم الدليل الأشكال والوظائف والجداول ويميز العطل عن عدم توافق التعتيم. تبقى الفتحة نقطة بداية للاستبدال، وليست المواصفة الكاملة للموديل البديل.

نقارن تكوين المصدر الضوئي أولاً.

• داونلايت LED SMD: يستخدم شرائح SMD موزعة على سطح ألومنيوم. قد يقدم توزيعاً منتشراً بحسب الناشر والبصريات، لكن التجانس والتبريد يعتمدان على المجموعة كلها. من المكونات الشائعة SMD2835 و SMD5730.
• داونلايت LED COB: يستخدم موديول COB يجمع شرائح على حامل مشترك. يمكن أن يخدم الإبراز ببصريات مناسبة، وتحدد العدسة زاوية الحزمة. يجب أن يصرف التصميم الحراري حرارة المجموعة.

نفرق بين الإصدارات بحسب التثبيت.

• داون لايت مدمج: يدخل في فتحة بالسقف، مع ظهور الإطار أو الناشر أو البصريات بحسب الموديل. نؤكد العمق والخلوص المطلوبين.
• داون لايت سطحي: يثبت على السقف وقد يناسب غياب فراغ للغاطس. نراجع إمكان الوصول للصيانة.

نحدد وظيفة كل إصدار.

• داونلايت LED قابل للتعتيم: من الخيارات TRIAC و 0–10 V و DALI. تختلف قدراتها وتحتاج درايفراً وتحكماً متوافقين؛ ويمكن الرجوع إلى المقال المخصص للمقارنة.
• داونلايت محكم: يضم غلافاً وجوانات للحماية المعلنة، مثل IP54 أو IP65. لا يثبت IP مقاومة عامة للبخار أو ملاءمة كل منطقة حمام أو مسبح؛ نراجع الموديل والتركيب.
• داونلايت اتجاهي: يوجه الضوء ضمن مدى حركة المصنع، ويمكنه إبراز عناصر أو أسطح رأسية.
• داونلايت بحساس حركة: قد يحتوي PIR أو حساس ميكروويف. يحدد البرنامج التشغيل والإطفاء ومستوى الانتظار، وتبقى 30% مثالاً لا وظيفة مشتركة لجميع الموديلات.
• داونلايت بقدرة ودرجة حرارة لون قابلتين للاختيار: يتيح المثال 3 درجات لون 3000 و 4000 و 6000 K مع 3 قدرات. يمكن أن تعطي هذه الخيارات 9 تكوينات إذا أكدت ورقة الموديل إتاحتها مجتمعة.

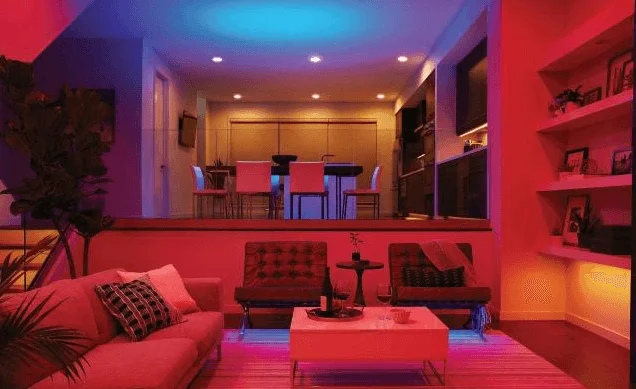

• داونلايت ذكي: قد يدعم التشغيل والتعتيم وتغيير اللون ضمن نظام متوافق. تختلف الوظائف بحسب الموديل، وقد تستخدم Wi-Fi أو Bluetooth أو Zigbee. يمكن مراجعة: Zigbee و Wi-Fi و Bluetooth Mesh في الإنارة الذكية.

ما الداونلايت LED؟

ضمن تشكيلة داونلايت LED توجد خيارات ثابتة وموجهة للمنزل والمتجر. هي وحدات سقفية غاطسة أو سطحية يكون انبعاثها الرئيسي إلى أسفل. نراجع البصريات والتدفق واللون والتحكم وفق المهمة، فالتسمية المشتركة لا تعني تطابق الأداء.

داونلايت LED

جسم وحدة الإنارة

• الحلقة الأمامية
• حامل التثبيت
• برغي
• نابض
• لوحة دائرة بقاعدة ألومنيوم

المكونات البصرية

• ورقة عاكسة
• مصدر الضوء
• عاكس
• لوحة ناشرة

المكونات الحرارية

• مشتت حراري
• معجون حراري
• وسادة سيليكون حرارية

المكونات الإلكترونية

• موصل الأسلاك
• درايفر
• كابل توصيل
• كابل مغلف

استخدامات الداونلايت LED

يمكن استخدام الداونلايت للإنارة العامة أو إبراز أسطح في المنزل والمكتب والمتجر. نراجع الموقع والتوزيع والظلال والتباين. إضافة وحدات لا تضمن التأثير المطلوب إذا بقي النصوع الظاهر غير مضبوط.

مقاسات وقدرات الداونلايت LED

الجدول أمثلة للفتحة والقطر والقدرة، وليس أساس استبدال بقياس تجاري واحد. نراجع رسم الموديل، ونقارن الاستهلاك والتدفق المفيد للنظامين؛ فالتوفير 60–70% ليس نتيجة ثابتة.

المقاس بالبوصة	2.5 بوصة	3 بوصات	4 بوصات	5 بوصات	6 بوصات	8 بوصات	10 بوصات
فتحة التركيب بالمليمتر	70mm-75mm	90mm-95mm	120mm-125mm	140mm-145mm	165mm-170mm	195mm-205mm	250mm-280mm
القدرة	7W 9W	9W 12W	12W 15W 18W	15W 18W 20W	18W 20W 24W	25W 30W 40W 50W	40W 50W

ترد أمثلة 2.5 و 3 و 3.5 بوصات للمنازل والمطاعم، و 4 و 5 بوصات للمكاتب والاجتماعات والمتاجر، و 6 و 7 و 8 و 10 بوصات لمساحات أكبر أو سقوف أعلى. نراجع بصريات وتركيب كل حالة؛ فالمقاس التجاري لا يحدد التغطية وحده.

الفرق بين الداونلايت والسبوت

راجع مقارنة السبوت والداونلايت لفهم الشكلين. يمكن استخدامهما في المنزل والفندق والمتجر، لكن الوظيفة تتبع البصريات والموقع والاتجاه لا الاسم فقط.

إرشادات اختيار الداونلايت LED

نحدد النشاط والسطح المطلوب وإمكان التركيب، ثم نقارن العدد والتدفق والمقاسات والزاوية ودرجة حرارة اللون.

1. ندرس الغاطس عند توافر حيز كاف، وإذا لم يسمح السقف ندرس وحدة سطحية ببصريات تخدم المهمة نفسها.

2. نختار التوزيع والتدفق بالحساب ثم الاستهلاك. أمثلة 1–3 W للإضافة و 5–7 W للإنارة الرئيسية ليست قواعد لكل غرفة.

3. نراجع تباعد 1–2 m مع الارتفاع والحزمة والتوزيع، ولا نستخرج العدد المطلوب من القطر الظاهر.

4. نؤكد الفتحة والعمق والتشطيب. مساحة الغرفة لا تفرض زيادة قطر الوحدة تلقائياً.

5. نقارن مظهر الأبيض بالخامات والجو والمصادر الظاهرة معاً. ويمكن التحضير عبر دليل اختيار درجة حرارة لون إنارة LED.

يوضح دليل كيفية اختيار الداونلايت LED معايير اختيار هذه العائلة بمزيد من التفصيل.

خصائص وفوائد محتملة للداونلايت LED

لتقييم التوفير نقارن الطاقة المستهلكة بالضوء المفيد للمجموعة. نطلب معيار المحافظة على التدفق المرتبط بالعمر المعلن. عمر LED لا يعني تشغيل الوحدة بلا نهاية؛ فالحرارة والدرايفر والبصريات تؤثر أيضاً.

2. إذا تكرر التشغيل والإطفاء، نؤكد سماح ورقة الموديل بذلك. الوصول السريع لتدفق LED يتجنب إحماء بعض المصادر، لكنه لا يثبت وحده تحمل كل عدد من دورات التشغيل.

قبل وضع الوحدة في حيز مغلق نراجع حدود الحرارة. رغم كون LED مصدراً صلب الحالة، تنتج المجموعة حرارة يجب صرفها. ولا تثبت هذه الخاصية مقاومة عامة للصدمات أو الاهتزاز.

لا نفترض أن كل LED تلغي UV أو جذب الحشرات؛ فالنتيجة تعتمد على الطيف. لا يحتاج المصدر إلى الزئبق للإضاءة ويصل عادة إلى التدفق سريعاً، لكن الوحدة تضم مواد وإلكترونيات تحتاج إدارة مناسبة عند نهاية العمر.

أسعار الداونلايت LED

تستخدم أرقام USD كمقارنة تاريخية للمكونات، لا كسعر حالي أو ترتيب جودة للعلامات. نوضح نطاق الكفاءة المتعارض في المصدر حتى لا يستعمل كمواصفة.

النوع	داونلايت للمقارنة ضمن الميزانية	داونلايت من فئة متوسطة	داونلايت من فئة مرتفعة
الاستخدامات	إنارة تجارية وسكنية.	مشاريع ومدارس وفنادق.	الإنارة التجارية
درايفر LED	درايفر غير معزول	درايفر معزول	درايفر DONE أو LiFud أو Philips أو Osram حسب الموديل
شرائح LED	SMD2835 بأسلاك ربط ألومنيوم	شرائح Epistar SMD بأسلاك ربط ذهبية	شرائح Philips أو Osram SMD
الفعالية الضوئية	70-80lm/W	85-100lm/W	قيمة الكفاءة تحتاج إلى تأكيد
العمر المعلن	أقل من 10000 ساعة، بحسب المثال	أكثر من 30000 ساعة، بحسب المثال	أكثر من 50000 ساعة
سعر تاريخي للوحدة	12W $1.5; 18W $1.98; 24W $4.98	12W $4.6; 18W$6.3; 24W $7.98	12W $5.52; 18W $8.5; 24W $11.88

لطلب عرض، يمكن الرجوع إلى نموذج التواصل. لا نساوي الأداء لمجرد تشابه الوظائف. تشمل المقارنة البيانات الكهربائية مثل معامل القدرة ، ونربط التكلفة بالدرايفر والوحدة والبصريات والجسم ككل.

تركيب الداونلايت LED

قبل إعادة استخدام ملحق أو تعديل السقف نراجع إجراء الإصدار المختار. تختلف النسختان السطحية والغاطسة في المثبتات والحيز والوصول للتغذية؛ التشابه الخارجي لا يبيح تبادل طرق التركيب.

راجع إجراء الموديل الخاص بالتركيب الغاطس.

راجع الإجراء الخاص بالتركيب السطحي.

ينفذ مختصون العمل مع عزل التغذية والتحقق من غياب الجهد. نلتزم بالبيئة والخلوص الحراري في الدليل، ونتجنب لمس سطح ساخن أو تركيب الوحدة في رطوبة أو تآكل لم تصمم لهما.

اختيار بديل يتجاوز مطابقة القطر الظاهر

قس الفتحة والعمق وحدد الدرايفر الحالي. يجب أن يوافق البديل المثبتات وأن يسمح بالفك للصيانة، ثم تقارن بصرياته بمنطقة العمل. قد يخفي إطار متطابق توزيعاً مختلفاً للضوء.

أعطال ومشكلات الداونلايت LED

تقرأ الحالات التالية كاحتمالات للتشخيص، وليست تحديداً تلقائياً لسبب العطل.

عند الوميض، يراجع المختص التغذية والوحدة والدرايفر وتوافق مخفت الإضاءة قبل استبدال القطع. تطابق الجهد والتيار الاسميين لا يثبت أن الدرايفر هو سبب المشكلة.

إذا لم تعمل الوحدة، نطلب فحص التغذية والموديول والدرايفر قبل اختيار البديل. ولا تغني علامة الدرايفر عن مستندات المنتج والتحقق من توافق المجموعة.

عند فقد ضوء ملحوظ نراجع الأوساخ والحرارة والتغذية والحالة العامة، ولا ننسبه مباشرة إلى LED أو المشتت. تسلسل فقد 0% عند 1000 ساعة و 1% عند 3000 و 3% عند 10000 ليس قانون تقادم عاماً.

عند الاصفرار نحدد الجزء المتأثر قبل الإصلاح؛ فقد يكون لوح توجيه أو ناشراً أو مادة أخرى تقادمت بسبب الحرارة أو البيئة.

بيانات مفيدة عند ظهور العطل

سجل هل يشمل العطل وحدة واحدة أو أكثر، ووقت ظهوره وتأثره بالتعتيم. حدد مراجع الوحدة والدرايفر والتحكم دون فتحها. تساعد هذه البيانات المختص على تضييق الفحص وتجنب تبديل القطع عشوائياً.

تجربة التعتيم مع عدد الوحدات المقترح

نراجع حدود حمل المخفت ونوع الدرايفر وعدد الوحدات قبل تجربة المجموعة المقترحة. نختبر التشغيل من أدنى مستوى والتدرج والاستقرار والعودة بعد انقطاع التغذية وفق تعليمات النظام. نجاح وحدة منفردة لا يثبت توافق كل مجموعة على الدائرة نفسها.

تسجيل إعداد القدرة واللون عند التسليم

في إصدار بقدرة وCCT قابلتين للاختيار، يحفظ المخطط الإعداد المعتمد لكل منطقة. يتبع المختص إجراء المصنع لتغيير المفتاح ولا يفترض جواز تحريكه أثناء التشغيل. عند الاستبدال تعاد الإعدادات نفسها قبل مقارنة الضوء، لأن الموديل الواحد قد يعطي نتائج مختلفة باختلاف وضعه.

نجهز العرض بالفتحة والعمق والارتفاع والنشاط، ونجرب عينة للتشطيب والوهج. في البدائل نراجع التحكم القائم والمجموعة الكاملة، ولا نجعل القطر قاعدة للواط أو العلامة حلاً لكل عدم توافق. ثم نحفظ المتطلبات والمراجع المقبولة للحفاظ على مظهر الضوء ومقارنة العروض بصورة واضحة.
