لوحات LED لأسقف المكاتب والمتاجر

في اللوحة الخلفية تقع شرائح LED خلف الناشر، بينما تستخدم الجانبية لوحاً لتوجيه الضوء وتوزيعه. قارن بيانات اللوحة كاملة قبل الحكم على جودة أي من طريقتي البناء.

وجه المقارنة	لوحة بإضاءة جانبية	لوحة بإضاءة خلفية
مصدر LED	تذكر البيانات SMD2835 بقدرة 0.2W لكل شريحة	يُراجع الموديل المحدد
توزيع الضوء	بواسطة لوح توجيه الضوء	شرائح LED وعدسات خلف الناشر
السماكة المذكورة	8mm أو 9mm أو 10mm أو 12mm	30mm أو 45mm أو 55mm
المواد	إطار وناشر PS ولوح توجيه PMMA وعاكس وغطاء	إطار وناشر PS وقاعدة، دون لوح توجيه
الفعالية الضوئية المذكورة	80-140lm/W	80-120lm/W
تجميع المكونات SKD	يشمل لوح توجيه وعاكساً	يُراجع تثبيت العدسات والناشر
التكلفة	تتوقف على التكوين	تتوقف على التكوين
التحقق من المواد	مقاومة لوح توجيه الضوء للاصفرار	تثبيت العدسات

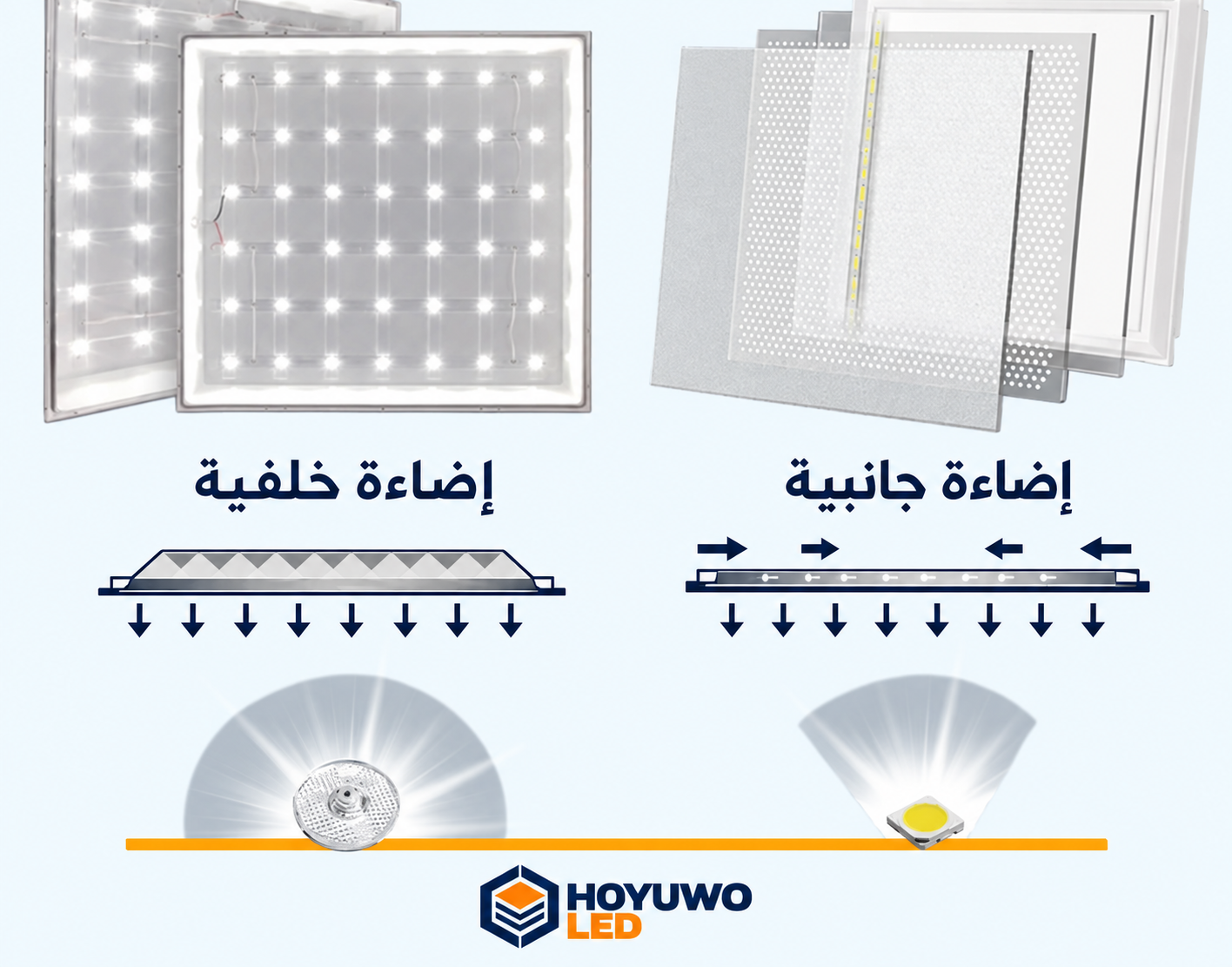

وصف الصورة والنص الظاهر فيها

• نوع الإضاءة الخلفية
• نوع الإضاءة الجانبية

تعرض المقارنة اختلافاً في البناء، ولا تثبت تلقائياً جودة أعلى لأحد الحلّين.

خصص حيز الدرايفر وراجع الناشر والتدفق والإصدار قبل الاختيار. فقد يتشابه المقاس الخارجي وتختلف طريقة توزيع الضوء.

تضم الوحدة الكاملة إطاراً ومصدراً ضوئياً وبصريات وإغلاقاً خلفياً ودرايفر. حدّد في البيانات إن كانت الإضاءة جانبية أم خلفية، وقيّم التجميعة بدلاً من الحكم على كل مادة منفردة.

للتحقق من الملاءمة، راجع سماحات الأبعاد وشبكة السقف وموضع ارتكاز الإطار. تصف المجموعة إطارات ألومنيوم 6063 وسماكات 8-12mm وتشطيبات مؤكسدة فضية أو بيضاء أو سوداء. اللون لا يصنف الجودة؛ وأكد الأبعاد والتشطيب والإصدار في العرض لأن السعر يرتبط بالتكوين والطلب. ثم راجع التكامل مع هيكل السقف.

قيّم التجانس على اللوحة المكتملة، لا بالسماكة وحدها. تعمل لوحة التوجيه والناشر معاً في البناء الجانبي. تصف الوثائق ألواح توجيه محفورة بالليزر أو مطبوعة أو ذات بنى بصرية بسماكات 1.0mm و 1.2mm و 1.5mm و 2.0mm و 3.0mm، وناشرات PS بسماكات 1.0mm و 1.2mm و 1.5mm. حدّد مادة الإصدار المطلوب، وعاين عينة مضاءة لرصد البقع الداكنة والتوزيع والتشطيب. أما الوهج فيُراجع بالقياس الضوئي وهندسة المشروع؛ فلا مادة معينة ولا عبارة UGR<19 تضمن النتيجة في كل مكتب.

اطلب التدفق وتجسيد الألوان والظروف الحرارية للوحة كاملة. فعالية الشريحة لا تساوي فعالية الوحدة التي تشمل الناشر والدرايفر. تذكر المجموعة شرائح Epistar ولوحات ألومنيوم بدائرة نحاسية وحزم SMD2835 و SMD4014 و SMD5630؛ تحقق مما يشمله الموديل، فاسم المصنع أو نوع الحزمة لا يغني عن قياس اللوحة المكتملة.

في الإضاءة الجانبية يساعد الغشاء العاكس على توجيه الضوء إلى المخرج مع لوح التوجيه والناشر. وعند طلب بديل بصري، أكد بياناته ولا تفترض أن التدفق والتوزيع سيظلان كما هما.

راجع الصلابة ونقاط التثبيت والمواد وحيز التوصيلات في الرسم. قد تكون القاعدة جزءاً من هيكل اللوحات الخلفية، بينما تذكر الإصدارات الرفيعة إغلاقاً من الفولاذ أو الألومنيوم عند الطلب. اتبع تعليمات الوحدة أثناء التركيب والصيانة، ولا تعدّلها لتركيب أطقم لم يُؤكد توافقها.

خطط للوصول إلى الدرايفر واستبداله دون تدخل غير ضروري في السقف أو اللوحة. حدّد الموديل والدخل والتحكم من خيارات DONE و LiFud و Meanwell و GS و Boke و Eaglerise المذكورة. افصل الضمان وقطع الغيار عن العمر المعلن، واطلب شروط 50000 ساعة بدلاً من استنتاجها من اسم المصنع. ويحتاج الوميض إلى بيانات قياس؛ فعدم رؤيته بالعين لا يعني غيابه.

قارن عينة مجهزة بالمكونات نفسها المزمع طلبها ببيانات وحدة الإنارة الكاملة قبل الشراء.

لا يوضح الاسم التجاري للمعدن أو البوليمر وحده سلوكه الميكانيكي أو البصري أو الحراري.

افحص الوصول إلى التوصيل ومحاذاة الغطاء والبصريات، وتشطيب الإطار وسطح ارتكازه على السقف.

حدّد الدرايفر البديل وظروف التشغيل التي يستند إليها العمر المعلن لتخطيط الصيانة.

قارن البناء الجانبي والخلفي عند الأبعاد وظروف الاختبار نفسها لتكون الفروق ذات معنى.

راقب انعكاسات اللوحات على الشاشات من مواضع العمل الفعلية.

لمقارنة الضوء الخارج، اطلب قياس التدفق أو الملف الضوئي للتجميعة مع الناشر. نفاذية مادة واحدة أو فعالية شريحة لا تعوّضان هذه البيانات.

ابدأ بتحديد مواضع العمل وطبيعة السقف.

أظهر نظام التعليق أو الارتكاز وشبكة السقف والحيز المتاح فوق اللوحة على المخطط.

أكد الملاءمة من الرسم ذي الأبعاد، حتى إن بدا المقاس التجاري مطابقاً للفتحة.

راجع الدرايفر والطقم المشمولين في العرض وإمكانية الوصول إليهما لاحقاً.

للإصدار المخصص، اطلب وثائق الوحدة النهائية، وليس وثائق الموديل الأساسي فقط.

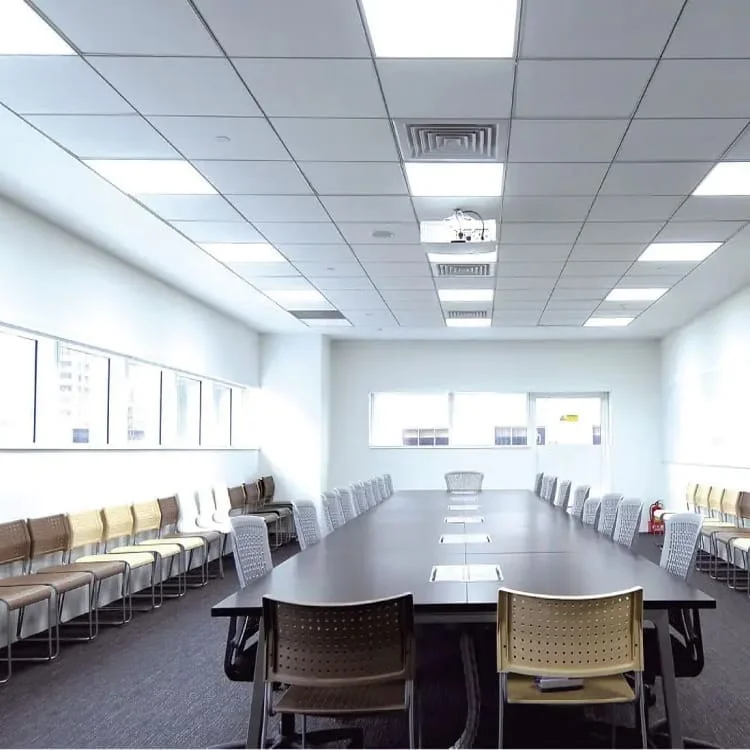

عند تجديد مكتب في السعودية أو الإمارات، قارن العروض مع تثبيت مواقع الشاشات والمكاتب وظروف الحساب.

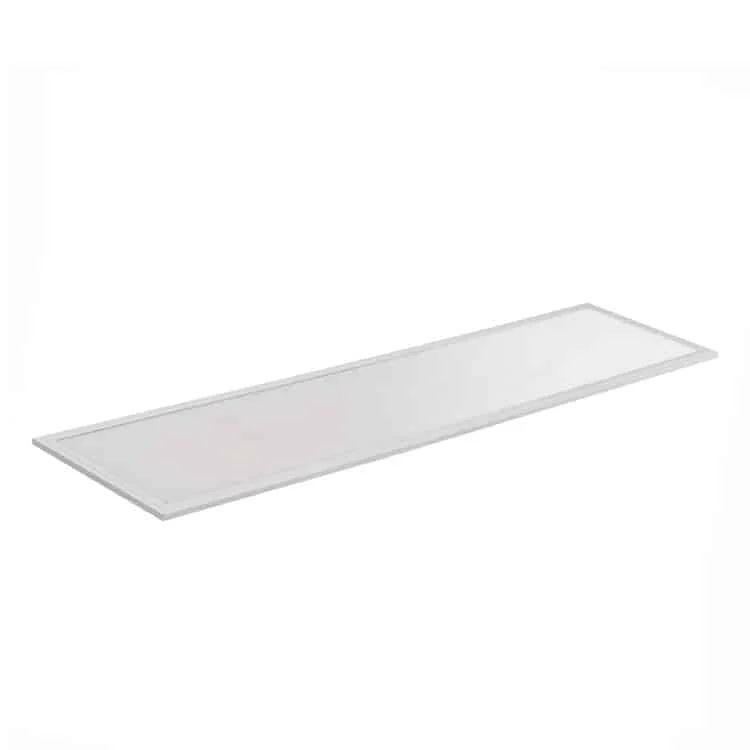

راجع المقاس الخارجي وموضع الارتكاز أو فتحة السقف قبل اختيار القدرة؛ فزيادة الواط لا تضمن الملاءمة أو التوزيع نفسه. تذكر المجموعة تخصيصات منها مقاس 2×2 حتى 60W. وتظهر في اللوحات الدائرية من 2 إلى 10 بوصات قدرات 5W و 7W و 9W و 12W و 15W و 18W و 24W و 30W. تشمل المستطيلة 1200x300mm بقدرة 40W و 1200x600mm بقدرة 60W. وقد يكون المقاس التجاري 600x600mm بأبعاد فعلية 595*595mm وقدرة 40W، مع 620x620mm لشبكات سقف أخرى. راجع البيانات النهائية؛ فهي خيارات موثقة لا علاقات إلزامية بين المقاس والقدرة لدى جميع المصنعين.

افصل القدرة وأبعاد الفتحة والأبعاد الخارجية في جدول المقارنة.

للسقف الشبكي، راجع الرسم الدقيق لموضع ارتكاز اللوحة قبل الطلب.

اطلب بيانات الإصدار النهائي المخصص، فقد تختلف وحداته الضوئية ودرايفره عن اللوحة القياسية.

اربط مواضع العمل بتكوين السقف الفعلي عند بدء الاختيار.

سجّل الحيز العلوي وشبكة السقف ونقاط تثبيت الارتكاز أو التعليق.

يتولى مختص التركيب مع فصل التغذية واتباع تعليمات اللوحة والطقم. لا تختَر التعليق أو الدمج أو التركيب السطحي أو المشابك إلا إذا كان الموديل يسمح بالملحقات المطابقة.

اترك الدرايفر والتوصيلات قابلة للوصول وتحقق من الحيز قبل الإغلاق. وفي السقف الشبكي، راجع قدرة الهيكل على التحمل وأبعاد الارتكاز؛ فاسم المقاس التجاري لا يضمن التوافق مع كل نظام سقف.

حدّد نقاط التثبيت في السقف واللوحة، واضبط طول التعليق والاستواء ضمن حدود الطقم المتوافق. رسم الكابلات والتثبيت يوضح تكويناً يحتاج إلى مراجعة تعليمات الوحدة المختارة.

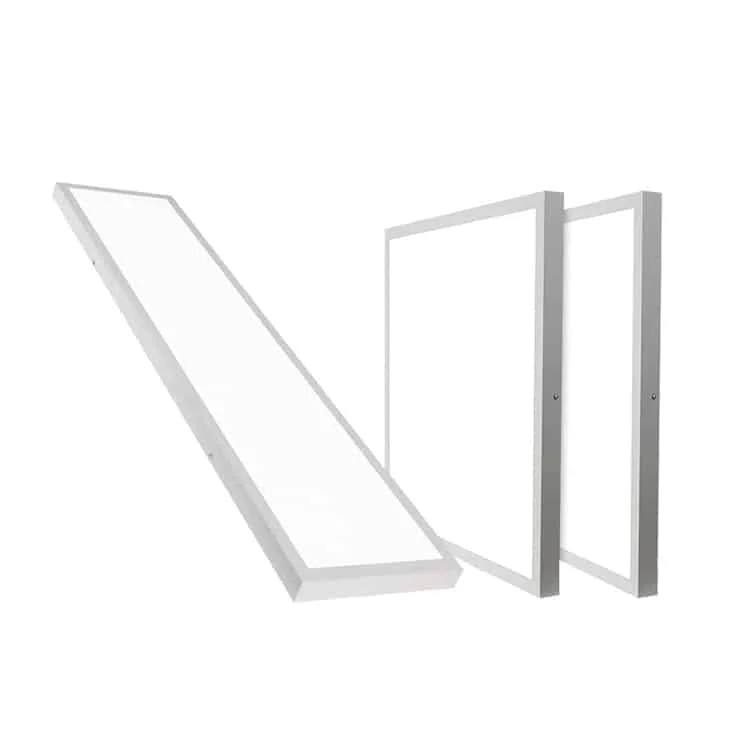

للتركيب السطحي، تحقق من حيز الدرايفر وحماية التوصيل وإمكانية الوصول إليه، ثم أكد الإطار وطريقة تجميعه. رسم إدخال اللوحة توضيح بصري ولا يغني عن تسلسل خطوات المصنع.

احتفظ بتعليمات اللوحة والطقم للاستبدال مستقبلاً. لا تعتبر حاملاً آخر متوافقاً لمجرد ملاءمته الظاهرية. إذا غيّرت طريقة التركيب، اطلب الملحقات والإجراء المطابقين؛ وللمشابك راجع الفتحة وسماكة السقف ونقاط التثبيت.

وصف الصورة والنص الظاهر فيها

• لوحة إضاءة —
• براغٍ في السقف
• كابلات فولاذية
• خطاف على لوحة الإضاءة

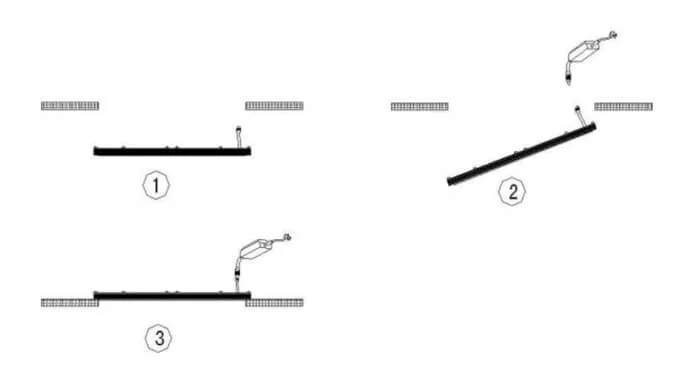

وصف الصورة والنص الظاهر فيها

• الخطوة 2 في الرسم: توصيل الدرايفر وإدخال لوحة LED.

راجع قدرة الحامل ونظام السقف وتوافق الطقم مع اللوحة المطلوبة قبل التركيب.

لا تكفي الأبعاد الاسمية في الكتالوج لتأكيد ارتكاز اللوحة على الهيكل.

خصص حيزاً يمكن الوصول إليه لمزود الطاقة والتوصيلات.

تصف درجة حرارة اللون مظهر الأبيض بالكلفن. تذكر هذه المجموعة أبيض بارداً6000-6500K ومحايداً4000-4500K ودافئاً3000-3200K؛ وأكد توافر كل خيار للموديل قبل الطلب. لا تجعل هذه النطاقات قاعدة تلقائية للمنزل أو الورشة أو المكتب، ولا تنسب إليها وحدها آثاراً على السلامة أو المزاج أو الانتباه.

قيّم الاستضاءة والتجانس والوهج مع تفضيلك للضوء الدافئ أو البارد. عاين الأثاث والجدران والأشياء بعينة إلى جانب وحدات الإنارة الأخرى. راقب الانعكاسات من مواضع الاستخدام، خصوصاً على الشاشات والأسطح اللامعة؛ فتغيير الكلفن وحده قد لا يحلها. هكذا ترتبط درجة اللون بمواد المكان ونشاطه الفعلي.

احتفظ برقم الطلب والتكوين الكامل لتسهيل الاستبدال. اطلب سماحية اللون للوحدات المتجاورة أو التوسعة المستقبلية، لأن الكلفن نفسه لا يضمن مظهراً متطابقاً. وفرّق بين درجة حرارة اللون ومؤشر تجسيد الألوان، فهما خاصيتان مختلفتان.

سجّل المكونات والإعداد الأولي ضمن مستندات التسليم. حدّد ما يستطيع المستخدم تغييره وما يثبت عند التشغيل الأول، وراجع الدرايفر ووحدة التحكم لهذا الغرض. فرّق بين اختيار اللون بمفتاح وبين الضبط الديناميكي للون.

ثبّت شروط المقارنة، ولا تنقل نتيجة عينة إلى تكوين مختلف. اطلب الملف الضوئي للعدسة ودرجة اللون المحددتين عند الحاجة للحساب، ونسّق الاختيار مع التثبيت والصيانة.

اربط درجة اللون المختارة بتشطيبات المكان وضوء الوحدات الأخرى.

اطلب سماحية اللون للحد من الاختلاف بين الوحدات المتجاورة؛ فتطابق القيمة الاسمية لا يكفي لضمان التطابق البصري.

يتطلب تقييم الوهج ملفاً ضوئياً وافتراضات حساب مرتبطة بمواضع العمل وهندسة المكان الفعلية. ملصق المنتج لا يحل محل دراسة الغرفة.

اجمع درجة حرارة الاختبار ومعيار المحافظة على التدفق لكل تكوين، وافصلهما عن الضمان التجاري. بذلك يمكن مقارنة قيم العمر على أساس شروطها الفعلية.
