سبوتات LED للمسارات في المتاجر والمعارض

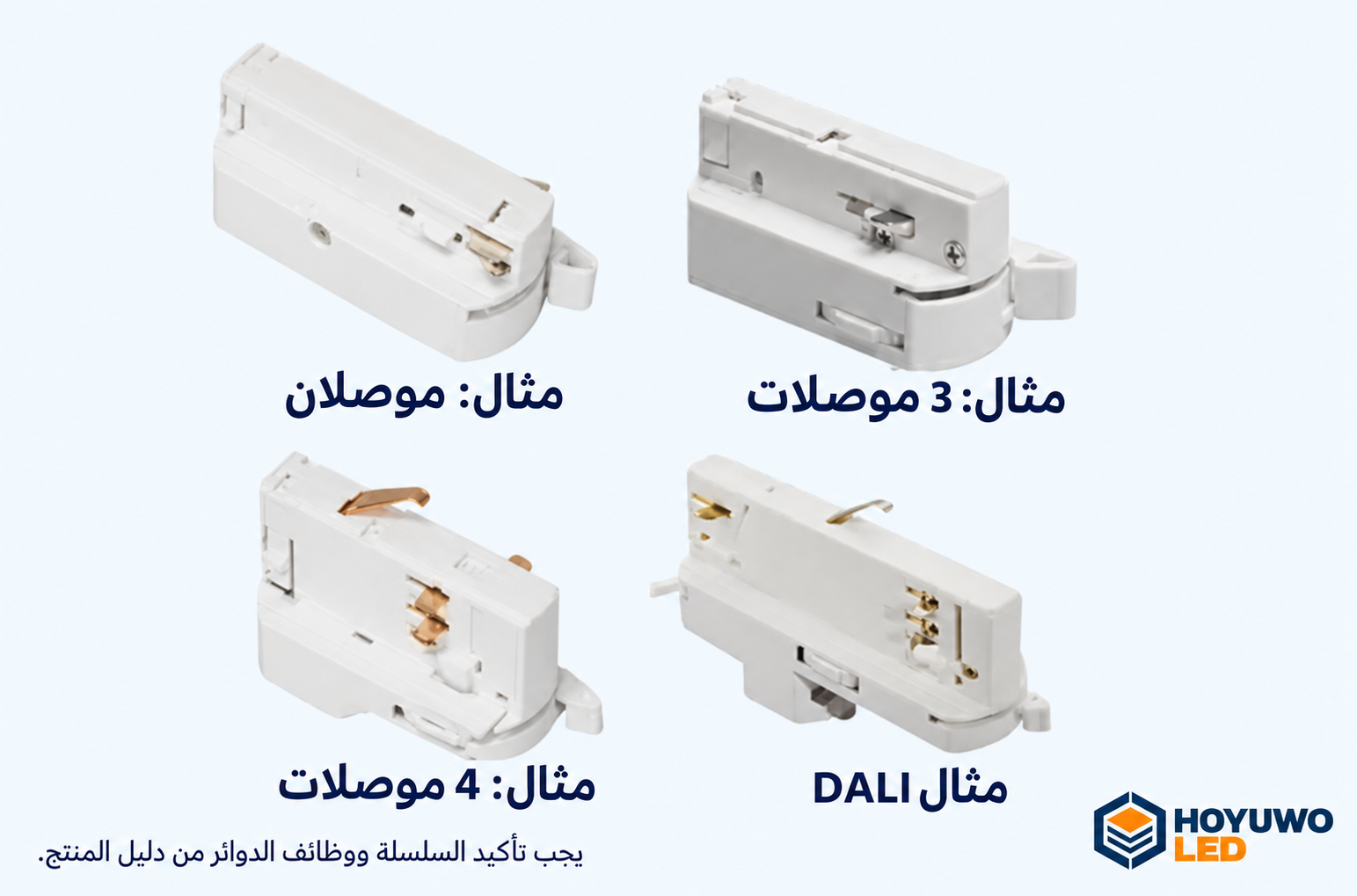

اعتمد مخطط السلسلة المحددة لتحديد توصيلات التحكم وموصل الحماية. لا تتعرف على المحول من شكله أو عدد تلامساته فقط. تصف الوثائق خيارات بموصلين و 3 و 4 موصلات وأنظمة بدائرة واحدة أو 3 دوائر؛ تحقق من وظيفة كل موصل وتوافق المحول مع المسار.

إذا احتجت DALI أو 0-10V، حدّد أسلاك التحكم والدرايفر والمحول والمسار المتوافقين. لا تُعامل تلامسات القدرة كإشارات تحكم بالاستنتاج. تقسيم التغذية إلى 3 دوائر لا يثبت دعم التعتيم أو هذه البروتوكولات.

اربط حجم المعروض والمسافة بالعدسة، ثم قارن التدفق والقدرة ودرجة اللون وتجسيد الألوان. تفيد عينة عند ارتفاع التركيب في رؤية الحزمة والانعكاسات والوهج من مسار العميل. وللتجديد، أرسل صور المسار القائم وتعريفه ومخططه. احتفظ بالتكوين المختار لتكرار النتيجة أو التوسعة لاحقاً. الجدول يعرض خيارات الكتالوج دون أن يضمن أن كل التركيبات قياسية.

وثّق التجميعة البصرية والكهربائية: العدسة والدرايفر والمحول والمسار المتوافقون مع الموديل.

في متجر ذي مسار قائم، راجع الدوائر ورقم المسار قبل طلب السبوتات.

اختبر التوزيع على المنتج المعروض عند مسافة التركيب وراقبه من مواضع العميل.

لتغيير السطوع، أكد وحدة التحكم والبروتوكول المشمولين في العرض.

تساعد هذه المراجعة على تجنب اختيار وحدة متشابهة شكلاً لكنها بمحول غير متوافق كهربائياً أو توزيع لا يناسب المعروضات.

دوّن علامة المسار ورقمه ووحدة التحكم والدوائر المتاحة قبل التجديد.

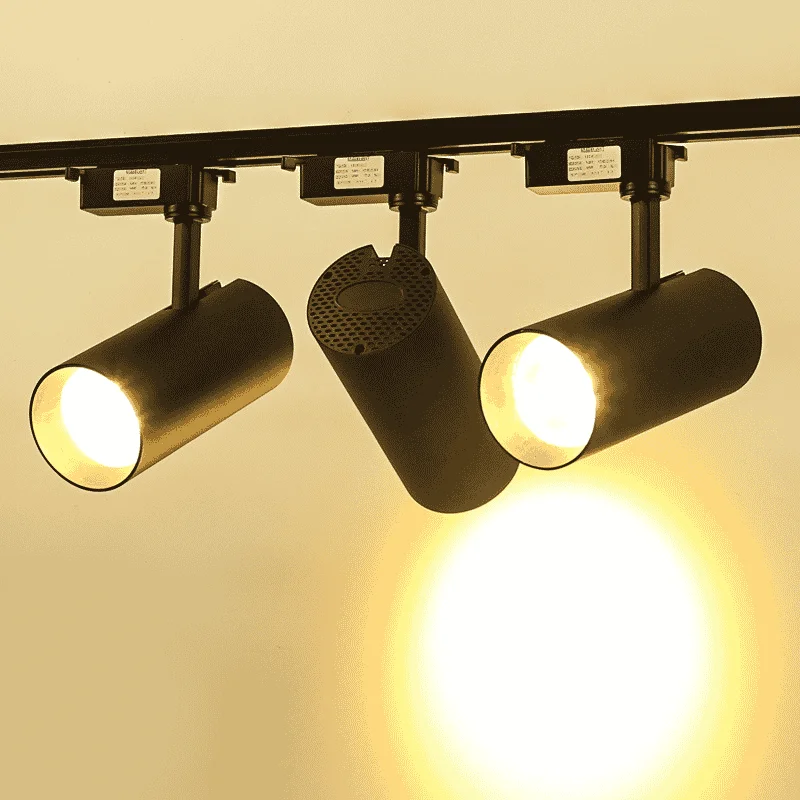

تعامل مع المسار والوحدات والملحقات كنظام واحد. يمكن تصميم إنارة عامة أو إنارة إبراز وتعديل التوزيع عند تغيير المعروضات. تسمح السلسلة بتحديد موضع السبوت واتجاهه ضمن حدودها الميكانيكية، ويستلزم التوصيل محولاً مطابقاً لمسار التغذية.

قارن اللون و CRI والتدفق وزاوية الحزمة عند مسافة المعروض. قد يتوافر موديل 20W بتكوينات مختلفة ولا يعد حلاً موحداً لكل متجر. يضم السبوت درايفراً وعدسة ووحدة LED؛ وتشمل الخيارات المذكورة COB وزووم وقدرات 5W إلى 30W وبدائل 40W أو 50W. الواط وحده لا يحدد مساحة الحزمة أو الاستضاءة الواصلة.

ثبّت المحول واستخدمه وفق وثائقه. إمكانية تحريكه لا تبيح العمل تحت الجهد أو تجاوز الحمل. تختلف مقاطع الموصلات والتلامسات والدوائر بحسب السلسلة، ولا يدل التشطيب الأبيض أو الأسود على التوافق الكهربائي.

ارسم نقاط التغذية وكل وصلة قبل الطلب، وراجع توافق القطع. تشمل الملحقات وصلات مستقيمة وبشكل T أو صليب لربط المقاطع وتغذيتها. احتفظ بقائمة أجزاء تدعم التركيب والصيانة.

وثّق النظام عند دراسة التوسعة ولا تعتمد على صورة وحدها. وإذا احتجت التعتيم، فحدد التحكم والدرايفر مع المسار والمحول؛ فعدد الدوائر ومظهر السبوت لا يثبتان هذه الوظيفة.

يمكن تعديل إنارة المعروضات بتحريك السبوتات أو توجيهها ضمن الحدود الكهربائية والميكانيكية للنظام.

أبقِ الوصلات قابلة للوصول والتزم بالحمل ومسار التركيب المسموحين للسلسلة.

سجّل عدسة كل سبوت وطريقة التحكم ودوائر التغذية عند مقارنة التكوينات.

اختبر الضوء على المنتجات الفعلية لرؤية الانعكاسات والظلال والوهج قبل إتمام تجديد المتجر.

حدّد الأسطح المضاءة ومواضع نظر العملاء قبل ضبط التوزيع.

للتجديد، اجمع بيانات الدوائر والتحكم وعلامة المسار القائم ورقمه.

يتيح النظام المتوافق تنظيم مجموعات التغذية، لكنه لا يعني التحكم بالسطوع. يتولى المختص التحقق الكهربائي وتحديد الدرايفر والمحول والمسار. لا تُفسّر التلامسات الإضافية بعد الطور والمحايد تلقائياً كإشارات تعتيم؛ فـ DALI و 0-10V يحتاجان مكونات وتوصيلات خاصة. استخدم محول السلسلة ومخطط التكوين المورّد.

يعزل المختص التغذية قبل العمل، ويراجع التثبيت والحماية والتوافق الكهربائي. اتبع تعليمات المحول والمسار؛ فقد تختلف خطوات الإصدارات ذات 2 أو 3 أو 4 موصلات.

افصل بين طريقة التثبيت والتغذية والتحكم. ادرس التعليق أو التركيب السطحي أو المدمج إذا كانت السلسلة تسمح بأطقمها. وقد يحتاج سبوت بقاعدة سطحية يشبه سبوت المسار إلى توصيل مختلف.

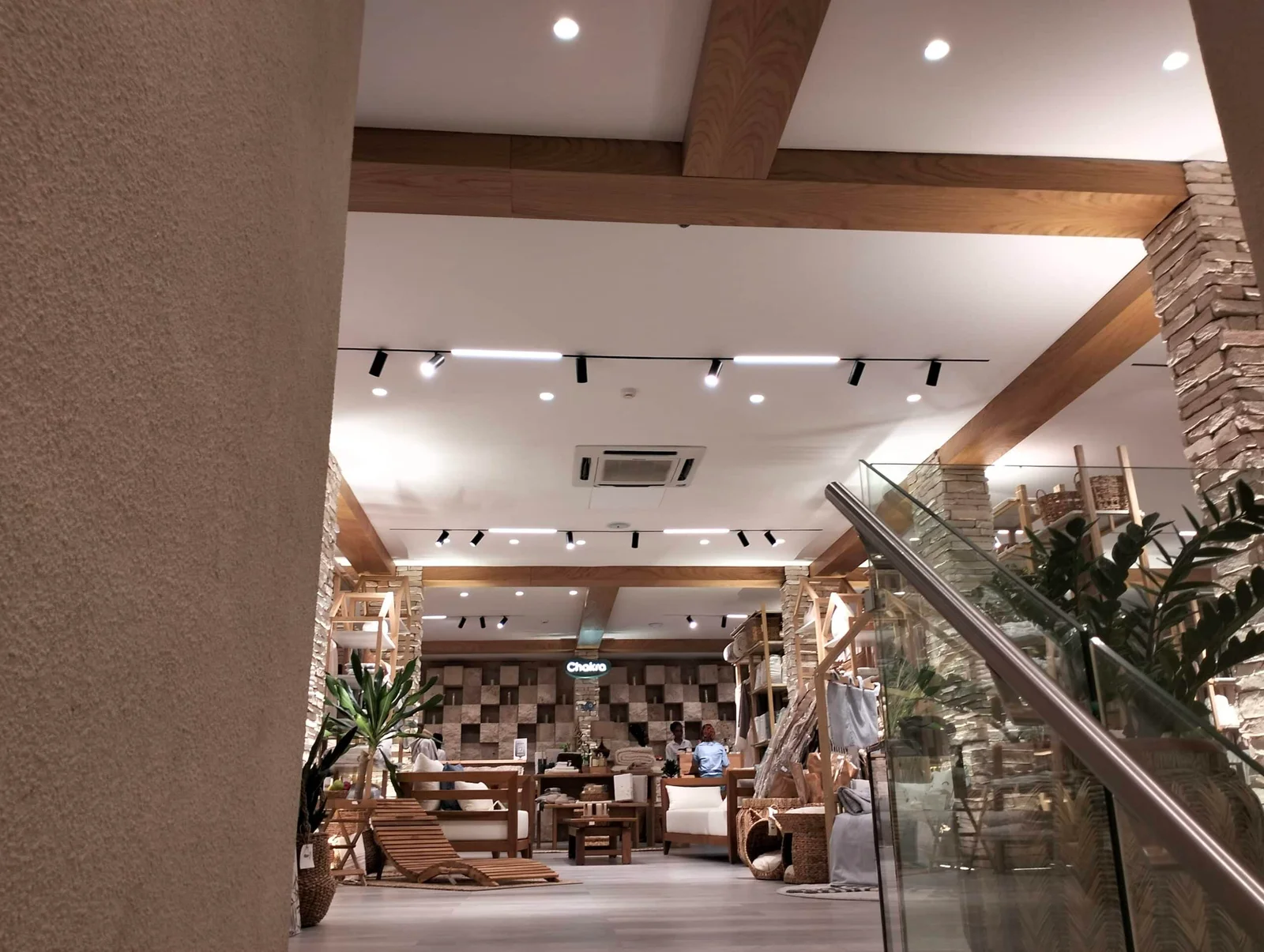

توجد إصدارات 110VAC أو 220VAC وبدائل 12V وأنظمة مغناطيسية DC48V. راجع النظام كاملاً قبل استبدال إصدار بآخر؛ فالجهد المنخفض لا يثبت الملاءمة للمناجم أو القوارب أو الأجواء القابلة للانفجار.

احتفظ بالمخطط وأرقام القطع المطلوبة للتوسعة. اختر مساراً ودرايفراً ومحولاً يدعمون DALI أو 0-10V أو البروتوكول المطلوب، وميّز التعتيم عن تنظيم التشغيل في دائرة واحدة أو 3 دوائر.

طريقة التثبيت وحدها لا تحدد الدائرة أو بروتوكول التحكم.

قد تختلف القطع المطلوبة لوحدة منخفضة الجهد وسبوت بمحول وآخر بقاعدة سطحية رغم تشابه هياكلها.

حدّد النظام الكامل الذي تنتمي إليه كل قطعة قبل دمج المكونات.

لدراسة مسار قائم، اجمع العلامة ورقم المرجع والدوائر ونظام التحكم.

يمكن تكييف العدسة والتوجيه والتحكم مع المعروضات. وعند استبدال الهاليد المعدني، قارن الاستهلاك الكامل والنتيجة الضوئية للنظامين لحساب التوفير؛ فلا توجد نسبة واحدة لكل الحالات.

لا تنسب فوائد صحية أو انعدام إشعاع دون بيانات أداء محددة. راجع الإدارة الحرارية والوميض وشروط الدرايفر، وتوافق التغذية والمحولات إذا أبقيت المسار. قارن الضوء المفيد على المعروضات والوهج وساعات التشغيل عند تقييم البدائل.

اعتمد على الموديلات ونتائج المشروع إلى جانب اسم التقنية. حدّد المصابيح والمكونات القديمة للتعامل معها وفق نوعها عند الفك، وراجع قطع الغيار والوصول للصيانة وإمكانية إعادة توزيع الضوء لمعروضات جديدة.

اربط مزايا كل عرض بالبيانات الموثقة وساعات تشغيل المتجر الفعلية.

للتوفير، قارن الاستهلاك الكامل والضوء المفيد؛ وللراحة، راجع اتجاه العدسة وتوزيعها.

اطلب تأكيد التوافق وتوافر قطع الغيار للتوسعات المستقبلية.

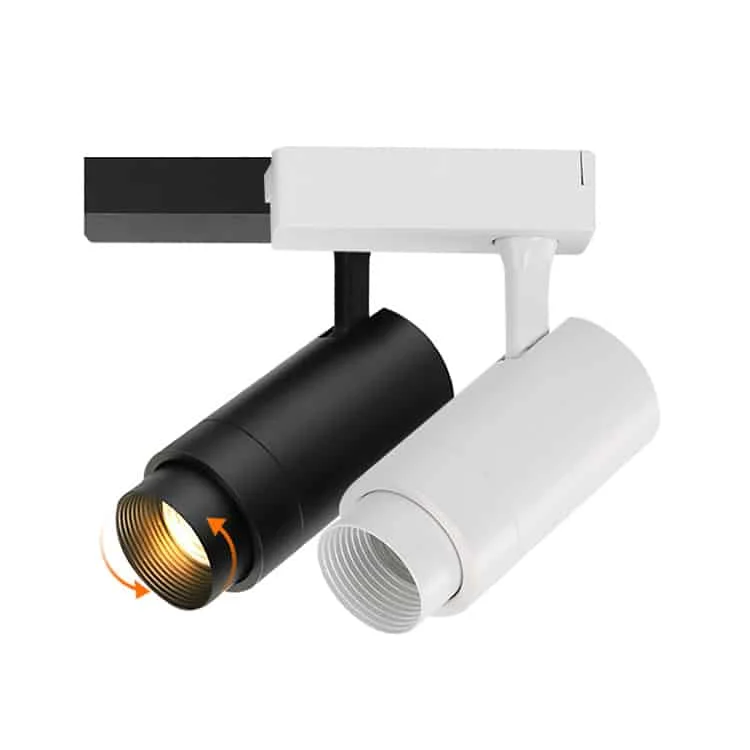

حدّد الموضع وزاوية الحزمة قبل القدرة. اربط حجم المعروض والمسافة بالقياس الضوئي للسبوت. تشمل الخيارات 15° و 24° و 36° والزووم؛ وعند المسافة نفسها تغطي الحزمة الأوسع عادة مساحة أكبر، لكن يجب التحقق من نتيجة الموديل المحدد.

قارن CRI ودرجة حرارة اللون على المواد الفعلية. اطلب خيارات CRI90 في المجموعة وأكد قيمة الوحدة المختارة. يساعد المؤشر في مقارنة تجسيد الألوان، لكنه لا يضمن وحده مظهر كل سطح.

عند توجيه عدة سبوتات إلى عرض واحد، راجع تجانس اللون. عاين المواد والمنتجات والانعكاسات بعينة من مسار المشاهدة المخطط، ونسّق الأبيض مع الأثر المطلوب والوحدات الأخرى.

احتفظ بإعداد التوجيه والعدسة وراجع المحول والتحكم قبل القرار النهائي. استخدم الضبط لمواكبة تغييرات العرض مع الالتزام بحدود النظام والوحدة.

اختبر الإعدادات المختارة عند المسافة الفعلية من المنتجات.

راقب من عدة نقاط لفحص الظلال وانعكاسات التشطيب والضوء خارج المعروض.

سجّل العدسة والضبط للمحافظة على معيار المقارنة عند تغيير المنتجات أو إضافة السبوتات.

راجع التباعد والتوزيع والقدرة مقارنة بحد الحمل الخاص بالمسار. لا تستخدم عدداً ثابتاً من الوحدات لكل متر.

اتبع إجراء المحول المتوافق لتثبيت الوحدة أو توجيهها أو تحريكها. يربطها المحول بالمسار وتحدد وثائق السلسلة حدوده الكهربائية والميكانيكية.

لا تتجاوز حدود الضبط التي يسمح بها المسار ومحوّله.

أرسل صور المسار ومخططه قبل الطلب، وراجع مع المورّد التغذية والتثبيت والتلامسات والدوائر والتحكم. تذكر الوثائق أنواع H/J/L، ولا يمكن تحديدها بعدّ التلامسات فقط. قارن العلامة ورقم المرجع لتأكيد مطابقة المحول.

أرسل اسم المصنع ورقم الموديل ورسم المقطع العرضي للمسار.

تحقق من سماح السلسلة بالقص أولاً. يتولى المختص العمل بعد عزل التغذية ووفق إجراء المصنع، مع المحافظة على النهايات والحماية والتوافق.

أكد إمكانية قص المسار، واطلب من المختص اتباع تعليمات العلامة مع فصل الجهد أثناء العمل.

لا تحول سبوت جهد الشبكة بتغيير مزود الطاقة فقط. أكد المسار والمحول والدرايفر والوحدة معاً للإصدار منخفض الجهد. تذكر المجموعة حلاً معتاداً110V AC/220V AC وخيارات 12V عند الطلب.

اذكر لكل بند الكمية والتشطيب والتكوين وشروط التسليم. الحد الأدنى المعتاد 50 وحدة للموديل؛ ويمكن الاستفسار عن كميات أخرى عندما يجمع المشروع إصدارات متعددة.

تساعد العينة على رؤية مساحة الحزمة والانعكاسات والوهج عند مسافة العمل. اختبرها على المنتجات وتشطيبات العرض، إلى جانب أي تجربة على جدار أبيض.

احتفظ بتجهيزات الطلب الأول واطلب قيمة SDCM لسماحية اللون. تطابق الكلفن الاسمي لا يضمن مظهراً متجانساً بين السبوتات.
