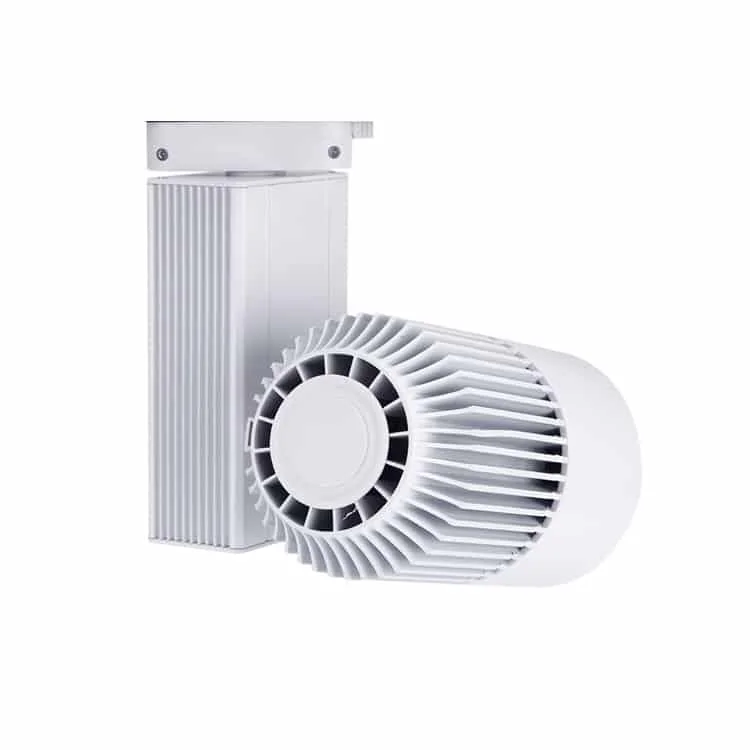

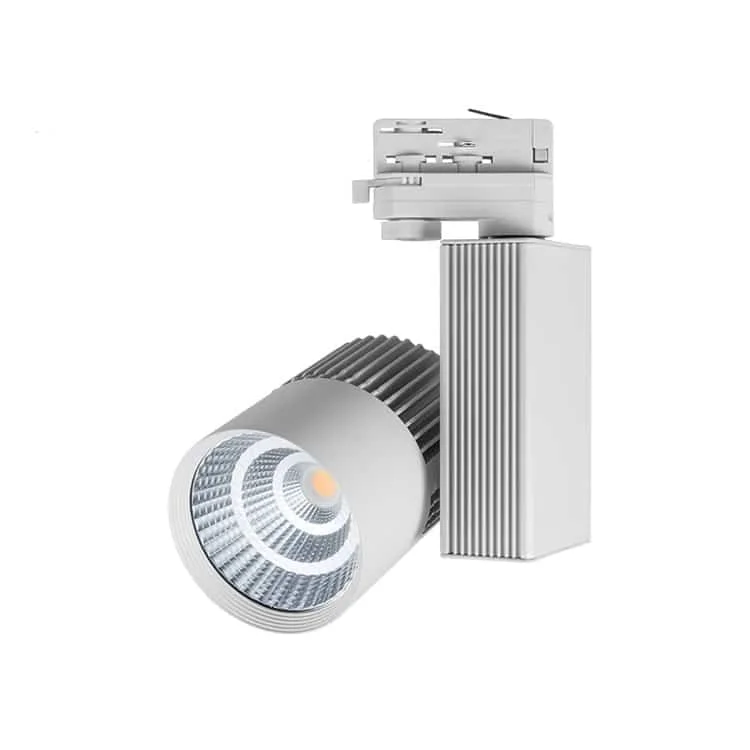

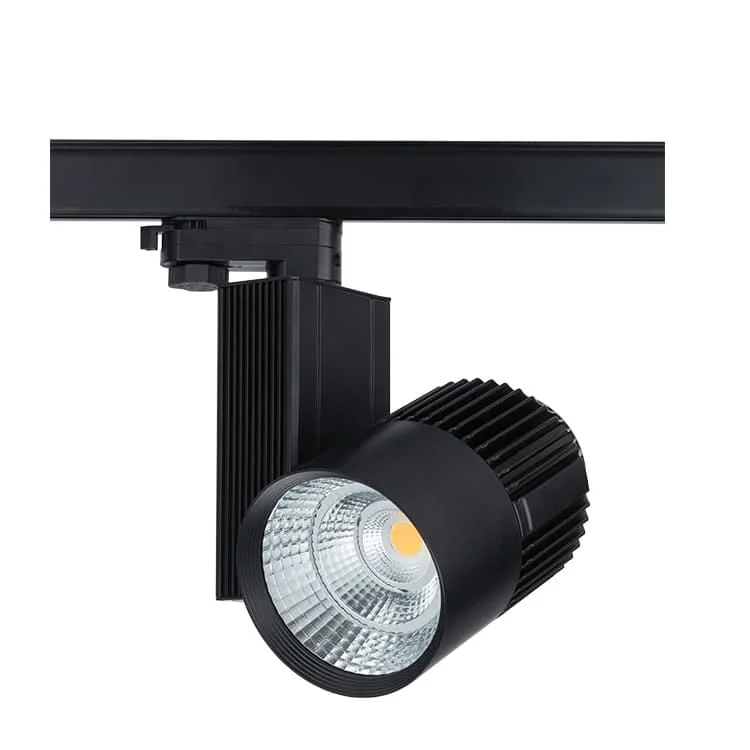

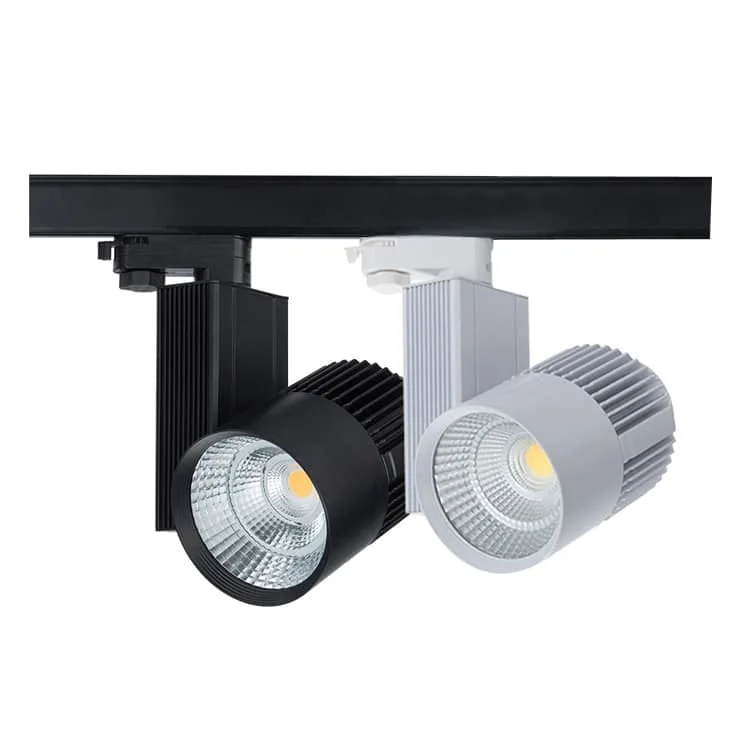

سبوتات مسار قابلة للتعتيم DALI أو 0-10V أو Triac
لا تحدد بروتوكول التعتيم بمجرد عد موصلات المسار. قارن إصدار الدائرة الواحدة مع قطع الطور بمحوّلات 4 موصلات لثلاث دوائر. عند اختيار DALI أو 0-10V، تحقق من أسلاك التحكم والدرايفر وإصدار سبوت المسار ثلاثي الدوائر. يمكن طلب هذين النظامين أو تعتيم Triac بقطع الطور ضمن هذه العائلة.
- جهد الدخل: 110/220-240VAC، 50/60Hz
- مؤشر تجسيد الألوان: >90
- نوع التحكم: قابل للتعتيم
- زاوية الحزمة: 15/24/36°
- محوّل المسار: موصلان أو 4 موصلات لثلاث دوائر حسب الإصدار
- الضمان: 3/5 سنوات
- العمر المعلن: أكثر من 50000 ساعة
- درجة حرارة التشغيل:-25/+55℃
- درجة حرارة التخزين: -30/+60℃
- المطابقة المعلنة: CE و RoHS؛ تطلب وثائق الطراز المحدد للتحقق.
- معامل القدرة: >0.5 أو >0.9
- التشوه التوافقي الكلي: <15%
- SDCM: <5 أو 3
- المواد: ألمنيوم مصبوب بالضغط، بتشطيب أبيض أو أسود مطفي
| رمز المنتج | القدرة | الأبعاد | التدفق الضوئي | نظام التعتيم | البيانات الفنية |
|---|---|---|---|---|---|
| HOYUWO-TL-20WB | 20W±5% | Φ100*150mm | 1900-2200lm | تعتيم DALI أو 0-10V أو Triac | اطلب ورقة البيانات |
| HOYUWO-TL-25WB | 25W±5% | Φ100*150mm | 2300-2500lm | تعتيم DALI أو 0-10V أو Triac | اطلب ورقة البيانات |
| HOYUWO-TL-30WB | 30W±5% | Φ100*150mm | 2750-3000lm | تعتيم DALI أو 0-10V أو Triac | اطلب ورقة البيانات |
| HOYUWO-TL-35WB | 35W±5% | Φ100*150mm | 3350-3500lm | تعتيم DALI أو 0-10V أو Triac | اطلب ورقة البيانات |
- تحكم ذكي Zigbee عبر تطبيق الهاتف أو Google Home أو Amazon Alexa؛ يلزم التحقق من البوابة وتوافق الإصدار المطلوب.
- خيارات الجهد المنخفض: DC12V أو DC24V أو DC36V أو DC48V
معايير تحديد الطلب
اطلب تأكيداً مكتوباً بالتوافق مع علامة المسار وموديله قبل إضافة السبوت إلى مسار موجود. التشابه الظاهري في الشكل لا يكفي لاعتماد المحوّل.
اختبر السبوت عند المسافة الفعلية من العنصر المستهدف لتقييم عرض المنطقة المضاءة والوهج من مسار حركة العملاء.
يمكن استخدام هذه التجميعة على مسار متوافق لإنارة الإبراز في المتاجر والمعارض والمساحات الداخلية. اختر زاوية الحزمة والتوجيه بحسب المسافة من العنصر المستهدف.
لا نعتمد توافق نظامين لمجرد تساوي عدد موصلاتهما. نراجع التطابق الميكانيكي والكهربائي لمسارات 2 و 3 و 4 موصلات مع محوّلاتها. نختار التثبيت الجداري أو السقفي أو المعلق باستخدام ملحقات النظام.
- توصيل وتركيب سبوت Triac القابل للتعتيم لمسار بموصلين
- تركيب وتوصيل إصدار 0-10V/DALI لمسار بأربعة موصلات
حدّد أولاً زوج المسار والمحوّل المتوافقين، والمثبتات والتغذية. اتبع تعليمات هذه المكونات عند تركيب السبوت وتوجيهه.
أي نظام تعتيم يجب طلبه؟
نفصل بين تحكم قطع الطور والتحكم التناظري والرقمي؛ فهي ليست بدائل قابلة للتبادل تلقائيًا. نطلب مجموعة درايفر وأداة تحكم تم التحقق منها، مع بيان أدنى مستوى تعتيم واستجابة التشغيل. يطابق بروتوكول الوحدة نظام التحكم في المشروع، ويذكر خيار الطراز المختار صراحة في التوريد.
ما الأبعاد التي تراجعها قبل الطلب؟
عند استبدال الوحدة نرسل أبعادها دون استنتاجها من قدرة مشابهة. نراجع مواقع المراسي ومداخل الكابلات والمكونات الخارجية. يوضح رسم HOYUWO-TL-20WB أبعاد Φ100*150mm؛ نقارنها بالقاعدة والإصدار المطلوب لأن أبعاد الإصدارات الأخرى قد تختلف.
أي مسار ومحوّل يحتاجهما هذا السبوت؟
حدّد موديل المسار ودوائره قبل اختيار السبوت، وتأكد من مطابقة المحوّل للنظام كهربائياً وميكانيكياً.
ما المكونات اللازمة للتحكم الذكي بهذا الموديل؟
حدّد منصة الاستخدام ووحدة التحكم، ثم تحقق من توافق الموديل مع البوابة والدرايفر قبل اعتماد التوريد.
معلومات الصور بصيغة نصية
الصورة 1 · التركيب
- تركيب وحدة على مسار بموصلين
- 1. ثبّت المسار بإحكام.
- 2. تأكد من وجود المفتاحين 1 و 2 على وضع «off».
- 3. أدخل الوحدة في المسار.
- 4. أدر المفتاحين 1 و 2 إلى وضع «on». اكتمل التركيب.
الصورة 2 · التركيب
- تركيب على مسار بأربعة موصلات؛ العناصر: المسار والمحوّل والمفتاحان 1 و 2.
- 1. ثبّت المسار بإحكام.
- 2. أدر المفتاح 1 إلى الموضع «a»، وتأكد من وجود المفتاح 2 على «off» كما في الصورة.
- 3. أدخل الوحدة في المسار.
- 4. أدر المفتاح 1 إلى الموضع «b»، واختر الدائرة 1 أو 2 أو 3 بالمفتاح المخصص. اكتمل التركيب.
