مسار مغناطيسي ذكي مع بوابة Zigbee وتطبيق Tuya

قبل تجهيز النظام لمنزل أو متجر، تحقق من توافق المسار ومزود الطاقة والبوابة والوحدات. يمكن الجمع ضمن عائلة DC48V بين وحدات خطية وسبوتات قابلة للطي أو التوجيه ووحدات بشبكة ومعلقات. تتاح وظائف التعتيم واختيار الأبيض 3CCT. يعتمد الربط مع Google Home أو Amazon Alexa على الإصدار المورد؛ أما تحكم Zigbee عبر Tuya فيحتاج إلى بوابة متوافقة.

الخصائص

تغذية بتيار مستمر منخفض الجهد: أكد الجهد الاسمي في ورقة النظام المطلوب. يجب أن يتطابق جهد مزود الطاقة والمسار والوحدات؛ مكونات DC24V و DC48V غير قابلة للتبادل.
فئة العزل: الفئة III
تحكم ذكي: إدارة الشدة والمواعيد والمشاهد عبر Tuya باستخدام بوابة Zigbee وأجهزة متوافقة؛ مع التحقق من وظائف التحكم الصوتي المشمولة
قابل للتعتيم: ضبط الإضاءة بحسب الأجواء أو النشاط المطلوب
تثبيت مغناطيسي: إدخال الوحدات وتغيير مواقعها وفق التعليمات بعد فصل الكهرباء. تحقق من سلسلة المسار M20 أو M35 وتوافقها

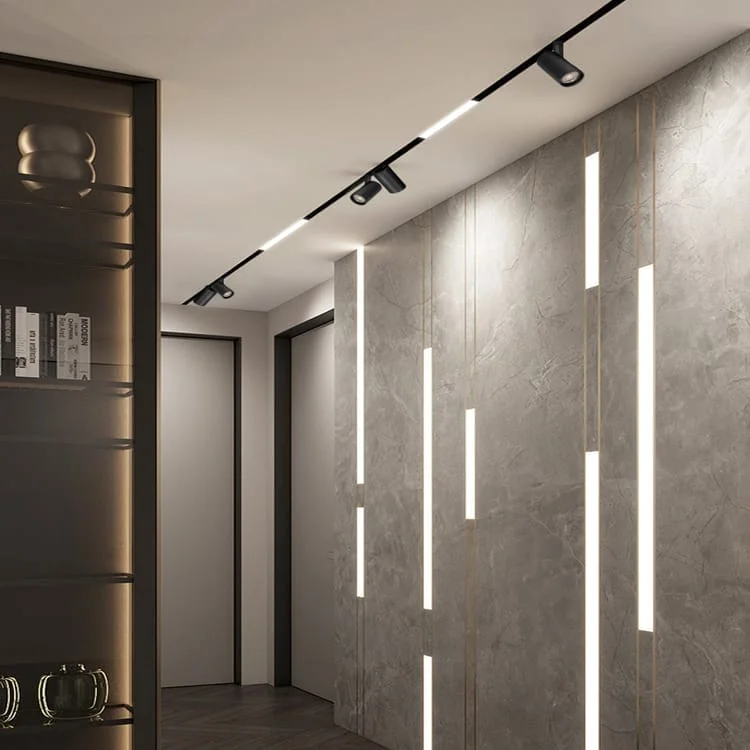

تصميم مرن: يتيح المسار جمع وحدات مختلفة للإضاءة العامة وإبراز العناصر في المنازل والمكاتب والمتاجر.
التوافق: يعمل مع أجهزة Zigbee الأخرى التي يثبت توافقها
محتويات التوريد: اطلب قائمة المكونات لتحديد الوحدات والمسارات والملحقات والبوابة؛ لا تفترض شمولها كلها

اطلب عرض سعر

3 أنواع من المسارات للإضاءة المغناطيسية القابلة للتعتيم

تتوفر مسارات بيضاء أو سوداء بأطوال 1000mm و 2000mm و 3000mm. قارن التركيب الغاطس وبدون إطار والسطحي على الجدار أو السقف والمعلق بكابلات فولاذية، مع ملحقات كل نوع. إذا احتجت إلى تقصير المسار، تحقق أولًا من مواضع القطع المسموحة وطريقة تنفيذها في هذه السلسلة.

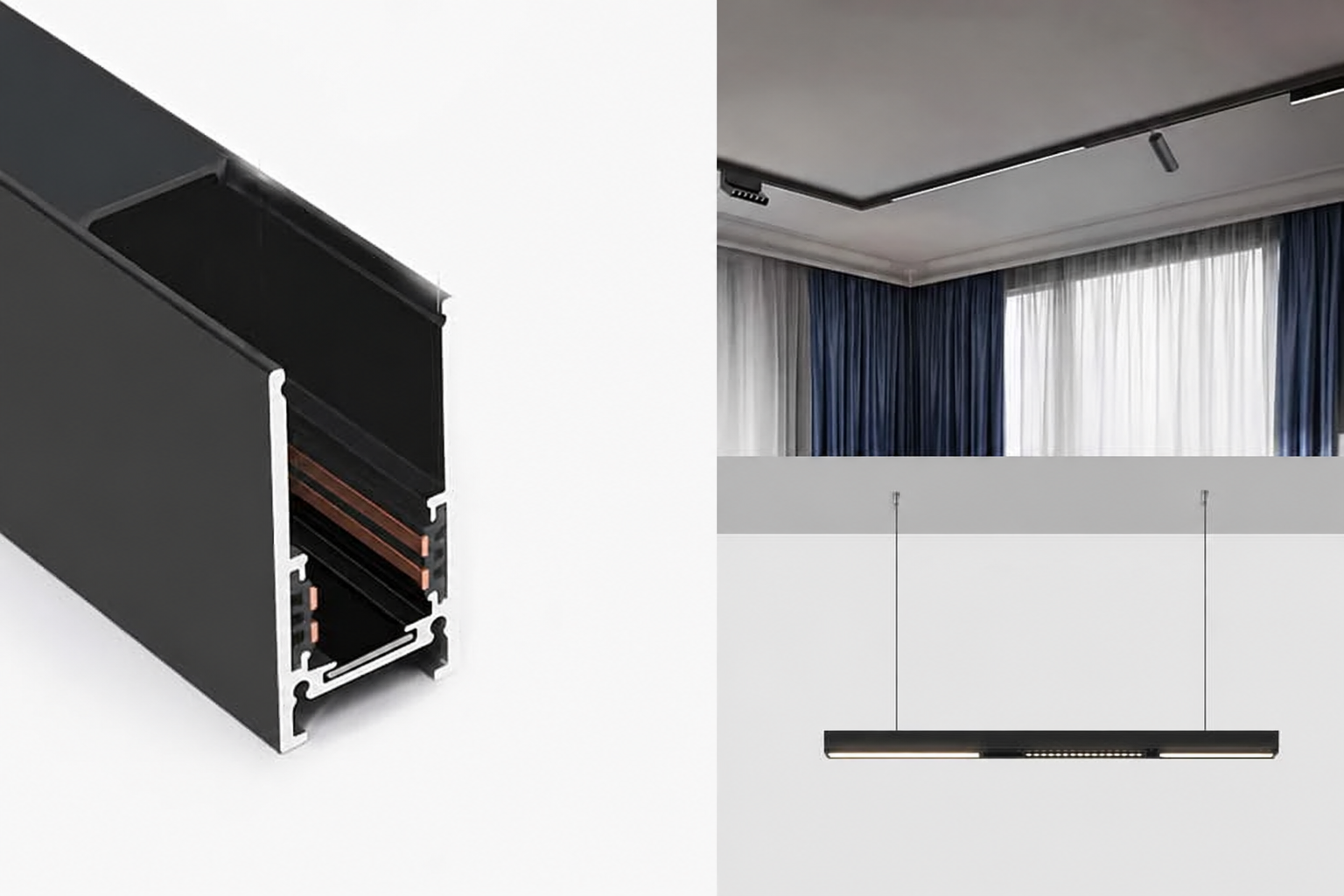

تركيب المسار المغناطيسي السطحي أو المعلق

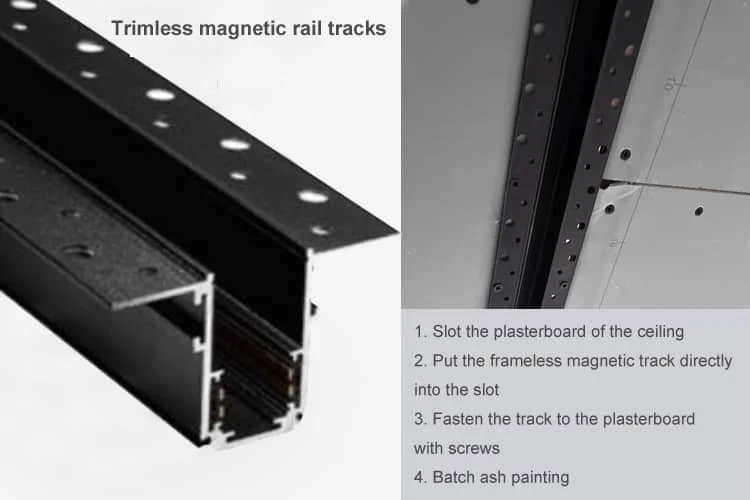

إرشادات تركيب المسار المغناطيسي بدون إطار 2

خيارات متعددة من الوحدات الذكية لتكوين نظام المسار المغناطيسي

وحدات مغناطيسية خطية ذكية قابلة للتعتيم: 10W و 20W و 30W
سبوتات مغناطيسية بشبكة: 6W و 12W و 18W و 24W و 30W
سبوتات مغناطيسية ذكية Zigbee: ‏10W و 15W و 20W و 30W
سبوتات مغناطيسية قابلة للطي: 6W و 12W
معلقات مغناطيسية: 5W و 7W و 10W.

كيف تربط الوحدات المغناطيسية ببوابة Zigbee؟

نؤكد طلب الوحدات والمسار بعد التحقق من توافقهما مع بوابة Zigbee. ثم نتبع إجراء الاقتران الخاص بالنظام المورد.

نطلب دليل هذا الإصدار قبل التركيب، ويمكن الاستفادة من الفيديو المدرج في الصفحة كشرح مساعد.

اطلب المستند
تواصل معنا لطلب الوثائق الفنية

يمكن مشاهدة العرض التوضيحي على YouTube.

التحكم عبر Tuya Zigbee

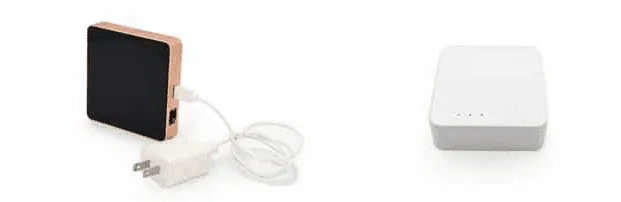

اختر مركز التحكم الذكي

لتحديد حجم النظام نتحقق من التغطية والسعة الفعلية للبوابة. تذكر الوثائق نطاقات إرشادية: 30–50 وحدة للبوابة اللاسلكية و 50–100 للبوابة السلكية. نختار طرازًا متوافقًا مع Zigbee وظروف التركيب.

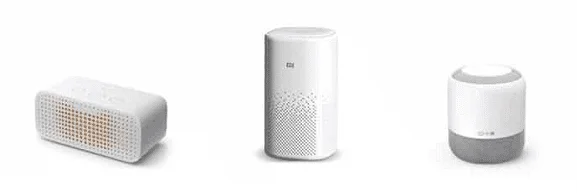

التحكم الصوتي

يمكن دمج Google Home أو Amazon Alexa إذا دعم النظام هذه الوظيفة وبعد إتمام الاقتران ببوابة Zigbee متوافقة.

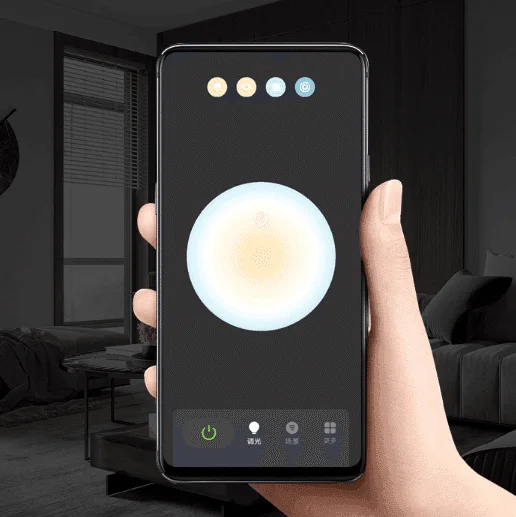

تطبيق Tuya

يتيح Tuya جدولة المواعيد والمشاهد وإدارة التشغيل والشدة ودرجة حرارة اللون بحسب الإصدار. مثال افتراضي: للتحكم في إنارة منزلك في الرياض أثناء السفر تحتاج إلى البوابة واتصال بالإنترنت. تحقق من الوظائف المشمولة قبل اختيار النظام.

لوحة تحكم ذكية

راجع إمكانات لوحة التحكم؛ فقد تدعم المجموعات والمشاهد والشدة ودرجة حرارة اللون بحسب الطراز. لا تعتمد التحكم الصوتي إلا إذا نصت عليه ورقة البيانات.

مفتاح Zigbee ذكي لاسلكي

يمكن تشغيل الوحدات المقترنة وإطفاؤها بأداة التحكم المتوافقة، وتثبيت الأداة على الحائط بلاصق 3M. عند الاختيار تحقق من طريقة تغذيتها ومن الطراز المطابق للنظام.

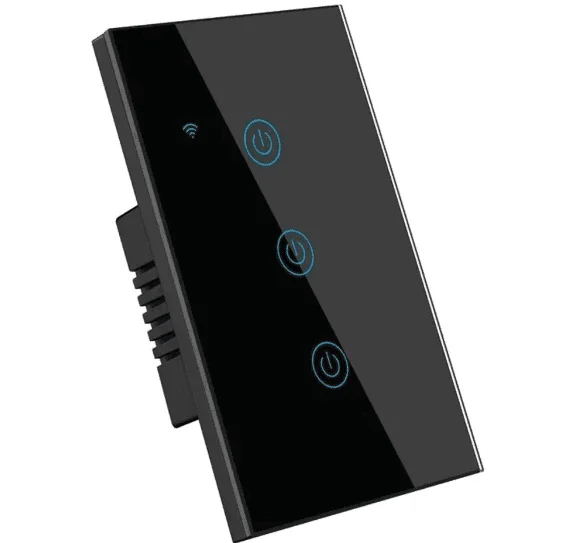

مفتاح حائط ذكي

نميز في تصميم التحكم بين قطع التغذية وإرسال أمر إطفاء رقمي. قد يسمح المفتاح الذكي المتوافق بإبقاء الوحدة تحت التغذية وإرسال أمر الإطفاء حسب التكوين. أما المفتاح التقليدي الذي يقطع التيار فيوقف استجابتها للتطبيق والأوامر الصوتية. قبل استبداله نراجع المخطط وتوافقه مع الوحدات، ويتبع توصيل المفتاح السلكي دليل المصنع.

الأسئلة الشائعة

نحتفظ للصيانة بقائمة المكونات وتعليمات الاقتران الخاصة بالنظام المورد. نراجع الملحقات المشمولة ولا نفترض أن الخيار الذكي يتضمنها كلها. قبل اعتماد الشراء نتحقق من الدرايفر والبوابة وتوافق الطراز، ونحدد في الطلب المنصة وأداة التحكم المطلوبتين.

نفصل بين تحكم قطع الطور والتحكم التناظري والرقمي؛ فهي ليست بدائل قابلة للتبادل تلقائيًا. نطلب مجموعة درايفر وأداة تحكم تم التحقق منها، مع بيان أدنى مستوى تعتيم واستجابة التشغيل. يطابق بروتوكول الوحدة نظام التحكم في المشروع، ويذكر خيار الطراز المختار صراحة في التوريد.

عند الاستبدال نرسل الأبعاد ولا نفترض أن تساوي الواط يعني تساوي الحجم. نراجع الملاءمة باستخدام الرسم الفني لا نسب الصورة. نقارن أبعاد الطراز بالقاعدة والحيز المتاح، ونتحقق من مواقع المراسي ومداخل الكابلات والأجزاء الخارجية.

تساوي العرض الخارجي لا يضمن تطابق نقاط التلامس أو الخصائص الكهربائية. نطلب مجموعة منسقة من المقطع والوصلات ومزود الطاقة والوحدات، أو تأكيدًا مكتوبًا لتوافقها مع النظام الموجود. التثبيت بالمغناطيس ليس معيارًا مشتركًا بين العلامات؛ لذلك نراجع السلسلة والمقطع والمحوّل والتغذية.

نقيّم صلاحية إنارة الطوارئ ضمن تصميم المشروع؛ وجود بطارية وحده لا يثبت المطابقة. نطلب مخطط التشغيل وشروط حساب مدة الاستقلالية المعلنة، ونفصلها عن القدرة الاسمية في التشغيل العادي. يحدد تكوين الطوارئ البطارية والمدة والتدفق أو القدرة المتاحة.
