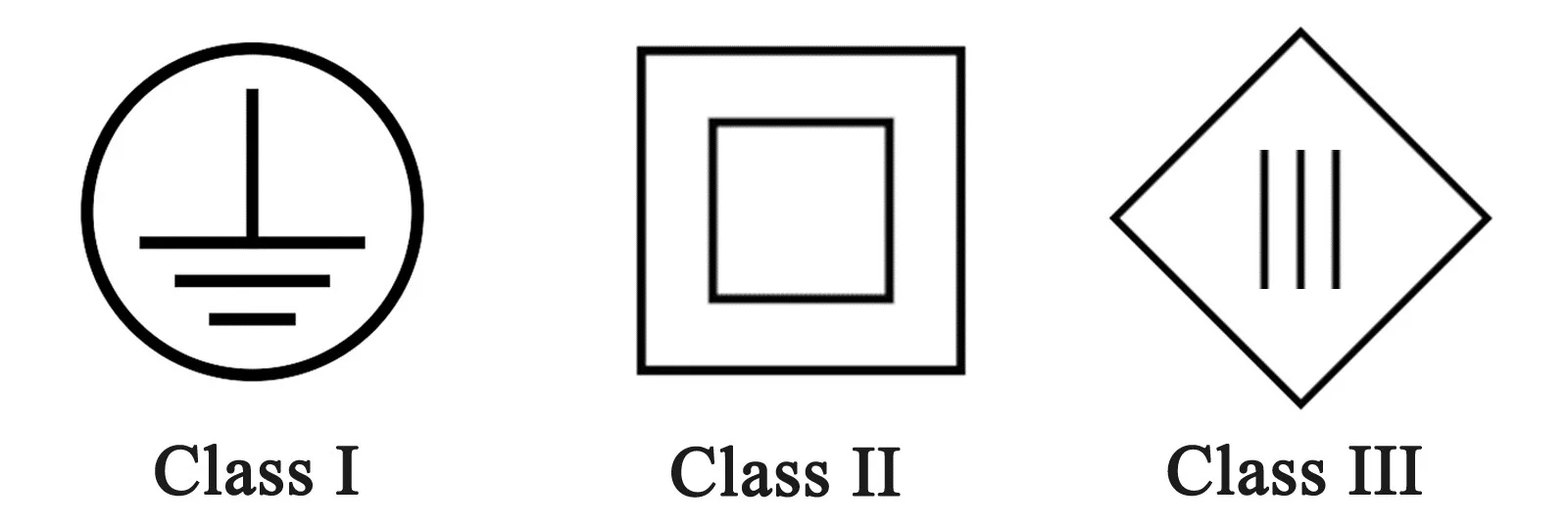

فئات حماية أجهزة الإنارة I و II و III: التأريض والعزل و SELV
لا يكشف الجسم المعدني أو وجود سلكين أو انخفاض جهد التغذية وحده فئة حماية جهاز الإنارة. قبل التركيب في منزل أو متجر أو موقع خارجي، طابق الوسم والتعليمات مع الدائرة المقصودة. لا تعبر الفئات I و II و III عن ترتيب للجودة أو شدة الضوء؛ إنها تصف وسائل مختلفة للحماية من الصدمة الكهربائية يجب الحفاظ عليها في الجهاز والتركيب.
استخدم التصنيف ضمن مراجعة الجهاز كاملاً. تعتمد الحماية على بقاء التصميم البنائي سليماً واحترام ظروف التركيب؛ لذلك يجب التحقق منها عند تغيير الدرايفر أو أي مكون مؤثر. حل أي اختلاف بين مواصفة المشروع والوسم والتعليمات مع المصنع والمركب المختص قبل التوصيل.
لماذا توجد فئات حماية مختلفة لأجهزة LED؟
تضم الأطراف والدرايفرات أجزاء قد تكون حية كهربائياً، ويمكن أن يجعل عطل العزل جزءاً موصلاً متاحاً للمس خطراً. لهذا تقيم الحماية على مستوى الجهاز وظروفه كاملةً. يحدد التصميم وطريقة الاستخدام التدابير المناسبة، ولا يكفي فحص مادة الغلاف وحدها.
اختر وسيلة الحماية المحددة بالمشروع واحتفظ بمستنداتها. تبقى مقاومة الماء والغبار وشروط التركيب مسائل مستقلة تحتاج إلى تحقق. الفئات I و II و III تصف تدابير مختلفة ضد الصدمة؛ ملاءمتها ترتبط بالجهاز والتغذية والموقع معاً.
1. الفئة I: عزل أساسي وتأريض وقائي
يجمع جهاز الفئة I بين العزل الأساسي وربط الأجزاء الموصلة التي يتطلبها التصميم بموصل الحماية. هذا وصف لوسيلة حماية، وليس مرتبة أعلى أو أدنى لجودة الإنارة.
كيف تتحقق الحماية؟
افصل بين عزل الأجزاء الحية وبين التوصيل الوقائي. تربط الأجزاء الموصلة المتاحة للمس التي يحددها التصميم بموصل PE للمنشأة وفق تعليمات المصنع ومتطلبات التركيب.
يتحقق المختص من استمرارية موصل الحماية وتنسيق الدائرة ووسائل الفصل. يسهم PE في مسار تيار العطل وعمل الحماية، لكن لا يفترض أن القاطع التفاضلي وقاطع زيادة التيار يعملان دائماً معاً، أو أن الغلاف لا يمكن أن يبلغ جهداً خطراً تحت أي ظرف.
الخصائص
- يجب توفير موصل الحماية المطلوب في التعليمات. يشيع استخدام L و N و PE في جهاز أحادي الطور، لكن الجهاز الثابت لا يحتاج بالضرورة إلى قابس بثلاثة أطراف؛ طريقة التوصيل يحددها تصميمه.
- يعرف طرف التأريض الوقائي برمزه المخصص. تؤكد بيانات الوسم والتعليمات فئة الجهاز والتوصيلات المطلوبة؛ لا يعتمد التعرف على رمز تقريبي في نص فقط.
- كشافات الإنارة الخارجية وأجهزة معدنية أخرى قد تكون من الفئة I، لكن يجب تأكيد ذلك من الوسم. لا تصنف المادة أو القدرة الجهاز تلقائياً.
الاستخدامات

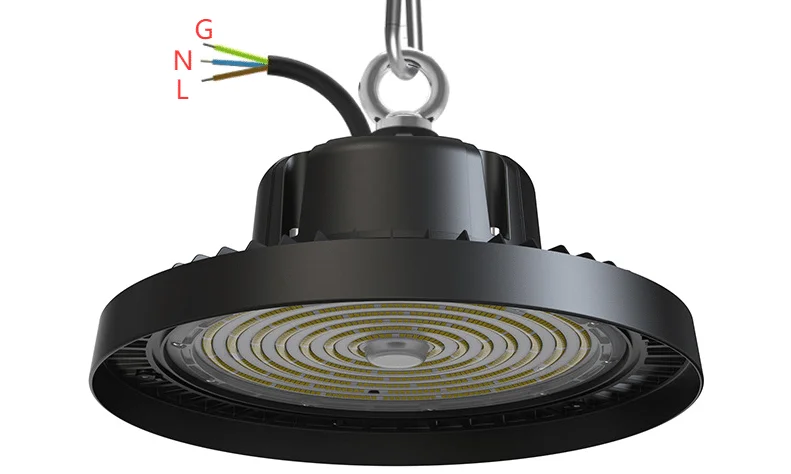

افحص الفئة والتعليمات أيضاً في الأجهزة الصناعية والتجارية والخارجية. توجد أجهزة من الفئة I في هذه التطبيقات، لكن اسم الاستخدام أو الغلاف المعدني لا يحسم التصنيف لكل منتج.
تحقق قبل التشغيل
قبل تشغيل جهاز الفئة I، يجب أن يتحقق المركب المختص من التوصيل الوقائي الذي يشترطه المصنع. غياب PE أو فقد استمراريته يضعف الحماية عند عطل العزل. لا يغني اكتمال الشكل الخارجي عن هذا الفحص.
2. الفئة II: عزل مزدوج أو معزز
حدد الفئة II من بيانات الموديل، لا من قدرته أو مكان استخدامه. تعتمد هذه الوسيلة على عزل مزدوج أو معزز، ولا تعتمد على توصيل إلى التأريض الوقائي.
كيف تتحقق الحماية؟
حافظ أثناء التركيب والصيانة على الحواجز والمسافات التي يحددها المصنع. العزل المزدوج أو المعزز خاصية للتصميم الكامل؛ لا يعني مجرد رؤية طبقتين من البلاستيك. يعتمد التحقق على تعريف المنتج ومستنداته، ولا تستند هذه الفئة إلى التأريض الوقائي.
راجع توصيلات التحكم إن وجدت. رغم شيوع موصلي تغذية في بعض الأجهزة، لا يحدد عدد الأسلاك أو شكل القابس الفئة II. يجب أن يطابق غياب توصيل الحماية التصميم الموثق للجهاز.
الخصائص
- رمز الفئة II مربع داخل مربع. الشكل «⎔» في المادة الأصلية لا يمثل هذا الرمز الصحيح، ولا يستخدم لتحديد الفئة على الجهاز.
- لا تضف تأريضاً وقائياً للجهاز من تلقاء نفسك؛ اتبع مخطط المصنع وتعليماته.
الاستخدامات
قد توجد الفئة II في أجهزة سقفية ومكتبية وجدارية وكشافات محمولة وداونلايت و لوحات LED للاستخدام المنزلي أو المحمول أو التجاري. تحدد ملاءمة المنتج من تصميمه الكامل وظروف تشغيله، وليس من انتمائه إلى إحدى هذه العائلات.
تحقق قبل التشغيل
لا يضاف تأريض وقائي إلى جهاز من الفئة II خلافاً لتصميمه وتعليماته. تحفظ الحواجز والعزل الداخلي كما صممهما المصنع، وتراعى تعليمات التركيب والصيانة.

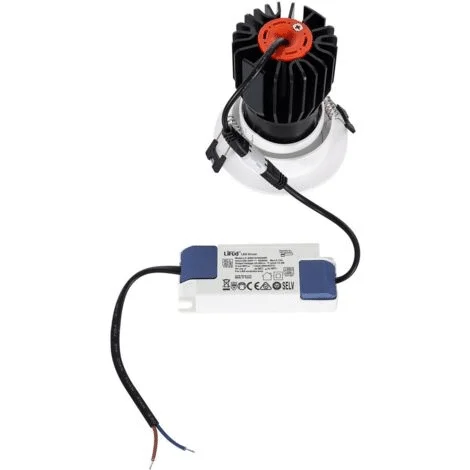

كيف يمكن أن يكون داونلايت الألمنيوم من الفئة II ؟
تعتمد الفئة على عزل الجهاز كاملاً، لا على كون غلافه بلاستيكياً أو معدنياً. يمكن أن يستخدم جهاز الفئة II جسماً من الألمنيوم؛ توضح النقاط التالية الفرق بين وسيلة الحماية ومادة الغلاف.
- قد تكون حاوية جهاز الفئة II معدنية إذا وفر التصميم العزل المزدوج أو المعزز المطلوب. يتحقق أداء المجموعة بوثائقها وفحوصها وفق المواصفات المطبقة، مثل IEC/EN 60598-1 للأجهزة المعنية؛ لا يستنتج من شكل الغلاف.
- يمكن للألمنيوم تبديد الحرارة ضمن جهاز من الفئة II. ما يسمح بالتصنيف هو العزل المطلوب بين الأجزاء الحية والمتاحة للمس، وليس التوصيل الحراري للمعدن. حافظ على سلامة التصميم، ولا تعتبر لمس غلاف معدني دليلاً على انعدام كل خطر.
- في المنازل والمتاجر و المكاتب قد يلائم موديل من الفئة II الاستخدام حين ينص المنتج والتصميم على ذلك. لكنه لا يلغي حمايات الدائرة المطلوبة ولا يصلح وحده عيوب التمديدات في مبنى قديم.
راجع كود الجهاز: توجد داونلايت ألمنيوم من الفئة II وأجهزة معدنية بفئات أخرى. الانتقال من I إلى II ليس تحسناً تلقائياً، بل تغيير في وسيلة الحماية يجب أن يناسب التصميم وشروط الاستخدام.
3. الفئة III: تغذية آمنة بجهد شديد الانخفاض
ترتبط حماية الفئة III بمصدر SELV وبناء الجهاز الذي لا يولد جهوداً أعلى من حدود هذه الوسيلة. لا تعد هذه الفئة ضماناً لإزالة جميع الأخطار الحرارية والكهربائية، ولا مرتبة أعلى في كل تطبيق.
كيف تتحقق الحماية؟
استخدم مصدر التغذية والجهد اللذين يسمح بهما المصنع للموقع المحدد. لا يجيز رقم إرشادي لمس أجزاء حية أو اختيار مزود عشوائي. يراجع المختص الفصل والحمايات والتغذية ومتطلبات المنطقة في بلد المشروع. العبارة القديمة «SELV≤50V DC» ليست تعريفاً كاملاً لـ SELV، والمرجع الإسباني REBT لا يستبدل الاشتراطات السعودية أو الإماراتية.
افحص مجموعة التغذية بما فيها الجزء المتصل بالشبكة وشروط تركيبه. خفض الجهد بمحول إلكتروني لا يجعله تلقائياً مصدر SELV. قد تكون 24V أو 36V أمثلة مناسبة لبعض الأجهزة، لكن يجب تأكيد التوافق ووسيلة الحماية المطلوبة.
الخصائص
- اختر مصدر أمان متوافقاً مع الجهد الاسمي المحدد للجهاز، مثل 24V أو 36V إذا نصت التعليمات عليه. لا تستخدم الحد القديم العام ≤50V DC وحده معياراً لقبول المصدر.
- إنارة LED للمناظر الطبيعية قد تضم أجهزة من الفئة III. يبقى الاستخدام قرب الماء أو في الرطوبة مشروطاً بمتطلبات الموقع والتغذية والتركيب؛ الفئة وحدها لا تجيز أي موضع.
الاستخدامات
عند وجود الماء، افحص المنطقة ومصدر التغذية والتركيب قبل الاكتفاء بالجهد الاسمي. توجد تغذيات منخفضة في بعض شرائط LED وفي جهاز ذكي لمسار مغناطيسي بجهد 48V، وفي أجهزة إنارة المسابح أو كشاف LED بجهد شديد الانخفاض بحسب الموديل. لا تفترض أن كل هذه العائلات لها الفئة نفسها أو تناسب جميع المواقع.
تحقق قبل التشغيل
استخدم لجهاز الفئة III مصدر الأمان المتوافق الذي يحدده المصنع. لا توصله مباشرةً بشبكة 220V؛ يخالف ذلك وسيلة الحماية المقصودة وقد يؤدي إلى تلف أو صدمة كهربائية.
الفئة الكهربائية ليست درجة حماية من الماء
قد تحتاج في الوقت نفسه إلى حماية من الصدمة وغلاف مناسب للبيئة. تصف الفئة الكهربائية الجانب الأول، بينما يحتاج الماء والغبار إلى تقييم منفصل. لا يجيز التعرف على الفئة تجاهل الموقع والتعرض وطريقة التثبيت وشروط التشغيل.
اختيار فئة الحماية ضمن المشروع
- في الداخل، طابق فئة الجهاز المعلنة مع ظروف الدائرة ومتطلبات التركيب. لا تستخدم اختيار الفئة II وسيلة لتجاوز إصلاح لازم في تمديدات المبنى.
- في الخارج وحول المسابح والنوافير، راجع الفئة والتغذية والحماية البيئية ومتطلبات المنطقة معاً. لا يجيز وصف عام بالفئة I أو III التركيب تلقائياً في تلك المواقع.
تغيير الدرايفر يتطلب مراجعة الجهاز كاملاً
قبل قبول بديل، تحقق من حفاظه على العزل والتغذية اللذين يتطلبهما الجهاز. تطابق القدرة أو الجهد لا يكفي لإثبات التوافق. وفر للمركب الكود والتعليمات كي يراجع الحل دون تغيير الحواجز أو توصيلات الحماية الأصلية.
افصل بيانات الجهاز عن بيانات مزود التغذية
قد يحمل مزود خارجي تصنيفاً يختلف عن الجهاز الذي يغذيه. اجمع ورقتي البيانات وتعليمات التوصيل، وحدد أين تنتهي دائرة الشبكة وأين تبدأ التغذية المسموح بها للجهاز. لا تنقل تصنيف مكون واحد تلقائياً إلى المجموعة كاملة.
احتفظ بسجل الاستبدال مع أرقام الموديلات
وثق رمز الجهاز والدرايفر والملحقات المعتمدة وتاريخ أي استبدال مؤثر في الحماية. عند غياب الوسم أو تعارض المستندات، يحسم المصنع والمختص التكوين قبل التشغيل. يسهل هذا السجل مراجعة الإصلاحات اللاحقة دون تخمين اعتماداً على عدد الأسلاك أو مادة الجسم.
أدخل فئة الحماية ضمن مراجعة الجهاز والدائرة، خصوصاً في الخارج وقرب الماء. سلم للمركب تعليمات الجهاز ومصدره وحدد التوصيلات من الوثائق. احتفظ بها للصيانة، وتحقق بعد أي تغيير من بقاء الحماية الأصلية للمجموعة، بدلاً من قبول البديل لمجرد تطابق الواط أو الشكل.
للمراجعة الفنية يمكن الرجوع إلى صفحة IEC الرسمية للمواصفة IEC 60598-1 الخاصة بسلامة أجهزة الإنارة و شرح Schneider Electric للفئة II والعزل المزدوج.
