كشافات LED: مقارنة البصريات والتركيب والأداء المفيد
في مشروع سعودي أو إماراتي، نبدأ بالسطح المطلوب إنارته والصيانة والحد من الضوء خارج النطاق. فقد يحتاج الملعب والواجهة والموقف إلى حوامل وتحكم وبصريات مختلفة رغم تساوي القدرة. نقارن السعر بعد تحديد التطبيق والتركيب والتوزيع؛ فالكتالوج يساعد في صياغة الطلب ولا يحل محل الحساب ووثائق الموديل.

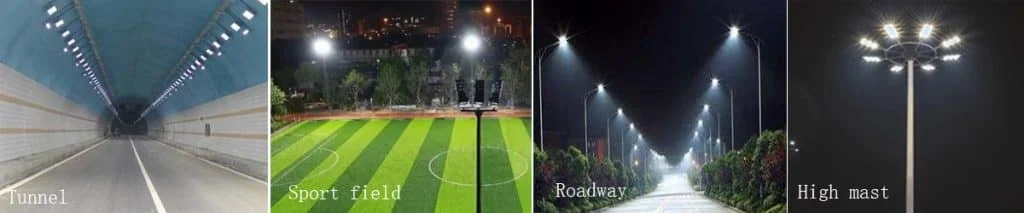

أين تستخدم الكشافات؟
يمكن دراسة التطبيقات التالية مع التأكد دائماً من توافق الموديل والمشروع:
- منشآت رياضية: كرة القدم والسلة والتنس وغيرها وفق البيانات الضوئية.
- مساحات عامة: حدائق وساحات وطرق وإنارة على أبراج.
- لاندسكيب: إبراز الأشجار وعناصر الحديقة الأخرى.
- صناعة: مستودعات وورش ومصانع.
- تطبيقات تجارية: محطات قطار ومترو ومواقف ومساحات أخرى.
كيف تختار كشاف LED؟
نقارن التوزيع والتركيب بالاستخدام قبل اختيار الرقم التجاري. يتيح الكشاف توجيه الضوء إلى سطح أو عنصر، وتحتاج خيارات الحدائق والساحات والواجهات والملاعب إلى بصريات وحماية ملائمة لكل موقع.
جهد الدخل
القيم 110–120 VAC و 220–240 VAC و AC/DC 12–60 V تخص إصدارات مختلفة، ولا نفترض أن موديل واحد يقبلها جميعاً. في موقع المشروع نطابق الجهد والتردد ونوع التيار مع الوسم، بدلاً من الاعتماد على قائمة عامة للدول.
التدفق الضوئي
نقارن التدفق باللومن مع الاستهلاك والبيانات الضوئية. هذا الرقم وحده لا يحدد السطوع المدرك أو الاستضاءة المفيدة؛ فقد يعطي تدفق أعلى ضوءاً أقل عند المهمة إذا تغير التوجيه أو التوزيع.
القدرة
الواط يصف الاستهلاك الكهربائي وليس الضوء المستقبَل. تشكيلة 10–1000 W وأمثلة 10–50 W عند ارتفاع 3–5 أمتار لا تكفي لتحديد النظام. وعند دراسة كشاف بقدرة 500 W على ارتفاع، راجع البيانات الضوئية والدعم الإنشائي والوصول للصيانة أيضاً.
زاوية الحزمة
اختر الزاوية وفق المستوى المطلوب والمسافة والاتجاه، لا مساحة الأرضية وحدها. يذكر الكتالوج نطاق 3°–140°؛ وقد تبرز الحزمة الضيقة شجرة أو تفصيلاً بالواجهة. أما الهندسات الأخرى فقد تناسبها زوايا مثل 120° أو 70 × 140° بعد مراجعة التوزيع.
درجة حرارة اللون
للتمييز بين خيارات الكتالوج، افهم درجة حرارة اللون المترابطة بوصفها درجة بياض الضوء. ويمكن مقارنة الخيارات التالية:
- 3000 K: أبيض دافئ يميل مظهره إلى الاصفرار.
- 4000–4500 K: أبيض محايد، ولا يمثل جميع تغيرات ضوء النهار.
- 5500–6500 K: أبيض بارد يميل مظهره إلى الزرقة.
حدد البصريات وزاوية التوجيه اللتين توصلان الضوء إلى المطلوب. يمكن استخدام الكشاف داخلياً أو خارجياً عندما يلائم الموديل بيئة التركيب المحددة.
يمكن دراسة استبدال الميتال هالايد أو الصوديوم عالي الضغط بوحدات LED، بعد مراجعة التركيب والنتيجة المطلوبة.
عند مقارنة مصادر التفريغ، تذكر أن LED تنتج حرارة تحتاج إلى إدارة. كما ينبغي احتساب الإلكترونيات والمواد عند نهاية العمر، فلا توصف الوحدة الكاملة بأنها بلا أثر بيئي.
عائلات كشافات LED
عند مقارنة مصنعي كشافات LED، نتحقق من وظائف كل موديل. قد يجمع المنتج خلية ضوئية وتعتيمًا وتصميماً معيارياً؛ وهذه الفئات التجارية قد تتداخل ولا تستبعد بعضها.
- كشافات للمنشآت الرياضية الخارجية
- كشافات LED بجهد منخفض
- كشافات LED شمسية
- كشافات DOB
- كشافات بتحكم عند الغسق
- كشافات LED للطوارئ ببطارية احتياطية
للاستخدام الخارجي: كشافات المنشآت الرياضية
ندرس الكشاف المعياري للتنس والسلة والقدم والمساحات الكبيرة عندما تناسب بياناته الضوئية الموقع. نراجع التبريد والوصول وإمكانية الاستبدال الفعلية دون استنتاج سهولة الصيانة من الشكل. قد تتيح بعض التصميمات توجيه الوحدات منفردة. ويصف المصدر وحدات 50 أو 100 أو 250 W مجمعة في كشافات تصل إلى 1000 أو 1500 أو 2000 W.
كشافات LED بجهد منخفض
للمناجم ومحطات الوقود والبتروكيماويات، يلزم اختيار متخصص يتضمن حماية من الانفجار عندما يتطلب التصنيف ذلك. جهد أقل من 110 أو 220 V لا يثبت السلامة في الماء أو الملاءمة لهذه البيئات. طابق التغذية مع الوسم، فالخيارات لا تتبادل تلقائياً. وتشمل الكشافات منخفضة الجهد أمثلة AC أو DC بجهد 12 أو 24 أو 36 أو 48 أو 60 V.
كشافات LED عالية التدفق 250W–2000W للاستادات وملاعب كرة القدم
كشافات LED خارجية مهنية بقدرة 50–600 W
كشاف LED شمسي خارجي بفئات معلنة 50W–200W
DOB والتغذية المدمجة: راجع الموديل نفسه
قيّم DOB بالاختبارات والحماية والصيانة والأداء، دون استنتاج الجودة من المنطقة التي يُباع فيها. جهد 220–240 VAC ومعامل القدرة 0.5–0.6 في النص أمثلة وليسا وصفاً عاماً للتقنية. Driver on Board يعني دمج التغذية قرب عناصر LED على اللوحة أو ببنية مشابهة، ولا يعني غياب الإلكترونيات.
كشاف LED بتقنية DOB
سنراجع إجراء الضمان وإمكانية الإصلاح. دمج المكونات قد يصغر الجسم، لكنه لا يثبت انخفاض التكلفة الكاملة أو ارتفاع معدل الأعطال. وعند تغذية الشبكة، يكون التقويم وضبط التيار جزءاً من الدائرة؛ لذا نطلب بيانات الحرارة والعزل والوميض والسلوك الكهربائي للمجموعة.
خصائص كشافات LED وفوائدها الممكنة
قارن زاوية حزمة الكشاف بين البصريات الضيقة والواسعة وغير المتماثلة وفق السطح المفيد. نطاق 120–180° لا يضمن تقليل التلوث الضوئي؛ يجب تنسيق التوزيع والحواجب والتوجيه للحد من الضوء غير المطلوب.
سنقارن قدرة الوحدة وتدفقها تحت الشروط نفسها مع ساعات التشغيل والتحكم والمنتج السابق. أمثلة 100–150 lm/W لا تمثل حداً حالياً للسوق، ولا تثبت وفراً تلقائياً بنسبة 80%.
لتقييم ادعاء 50000 ساعة، اطلب معيار الحفاظ على التدفق والظروف الحرارية. لا يعني الرقم عمراً مضاعفاً مقارنة بأي مصباح سابق. وقصة وحدة تعمل منذ 2013 لأكثر من 7 سنوات رواية في المصدر لا يجوز تعميمها على التشكيلة.
إذا تطلب التطبيقتشغيلاً فورياً، فاختبر استجابة التحكم والوحدة الكاملة. مصدر LED لا يحتاج الإحماء المعتاد لمصباح التفريغ.
سنطلب درجات الحرارة والتيار واختبارات الموديل، ونفصل انخفاض التدفق عن تعطل المكونات الأخرى. ولا ننسب إلى كل LED نسب المثال، مثل فقد 1% عند 3000 ساعة أو 3% عند 10000 ساعة.
نؤكد الأجزاء التي يمكن استبدالها وكيف تُحفظ الحماية بعدها. وعند إعادة استخدام الجسم مع مصدر آخر، نراجع المجموعة الناتجة. لا نعد الموديل قابلاً للإصلاح دون معرفة إجراء الصيانة المعتمد.
مقارنة الكشاف LED بالتقنيات الأخرى
برر التحديث بالأداء المحافظ عليه والاستهلاك والصيانة، دون اعتبار جميع فوائد تغيير المصدر مضمونة في كل حالة.
نسجل الاستهلاك شاملاً الملحقات الكهربائية، لأن قدرة المصباح السابق قد تستبعد فواقدها. ونقارن التوزيع والتدفق والأداء مع الصوديوم عالي الضغط والميتال هالايد. يقدم الجدول تكافؤاً إرشادياً ولا يحسم الاستبدال وحده.
مقارنة إرشادية بين كشافات الميتال هالايد أو HPS وكشافات LED
| كشافات ميتال هالايد أو صوديوم عالي الضغط HPS | كشافات LED | التدفق الضوئي الفعلي |
|---|---|---|
| 150 W | 50–60 W | 6000–7000 lm |
| 250 W | 80–100 W | 10000–13000 lm |
| 400 W | 150–180 W | 20000–24000 lm |
| 600 W | 240–250 W | 30000–32000 lm |
| 1000 W | 300–400 W | 38000–44000 lm |
| 1500 W | 500–750 W | 60000–75000 lm |
| 2000 W | 800–1000 W | 100000–120000 lm |

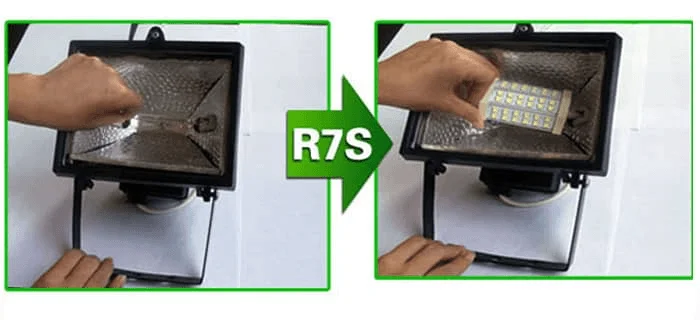

هل يمكن استبدال كشاف قائم بوحدة LED؟
قيّم إمكانية الاستبدال بعد فحص الموديل وظروف التركيب الحالي.
بعد التعديل يجب الحفاظ على سلامة المجموعة وملاءمتها؛ مطابقة 220–240 VAC أو 110–120 VAC جزء من المراجعة فقط. عند تغيير المصباح، افحص التغذية والملحقات والحرارة والقاعدة والأبعاد والبصريات. ليست كل الكشافات القديمة بقواعد E27 أو R7S. قد ينجح التحديث، لكن 20 W LED لا تعادل 150 W تلقائياً ولا تضمن وفراً يتجاوز 60%.
ما قدرة الكشاف التي يحتاجها المشروع؟
الجدول أمثلة تطبيقية، وليس تخصيصاً آلياً للواط بحسب الارتفاع. تشمل القائمة التجارية 10 و 20 و 30 و 50 و 70 و 100 و 150 و 200 و 250 و 300 و 400 و 500 و 1000 و 2000 W؛ وتراجع ملاءمة كل موديل للتطبيق المحدد.
| الاستخدام | القدرة | ارتفاع التركيب | التدفق باللومن lm |
|---|---|---|---|
| حديقة أو فناء | 10–50 W | 3m-5m | 800-4000lm |
| مواقف السيارات | 100W-150W | 6m-8m | 10000-18000lm |
| مسار المركبات | 30–250 W | 6m-14m | 3000-30000lm |
| نفق | 50–150 W | 6m-8m | 6000-18000lm |
| ملعب كرة قدم | 500–1000 W | 10m-20m | 60000-130000lm |
| ملعب تنس | 150–250 W | 8m-10m | 18000-30000lm |
| برج إنارة في ساحة أو مساحة خارجية كبيرة | 400–2000 W | 15m-50m | 50000-230000lm |
مساحة تغطية الكشاف
لا تخلط بين مساحة تصل إليها الحزمة ومساحة مفيدة بتجانس واستضاءة مطلوبين. تحديد التغطية يربط الميل والارتفاع والبيانات الضوئية بمستوى سطح الاستخدام.
يمكن تقدير الهندسة التي تحدها زاوية حزمة دائرية متماثلة ومتعامدة مع السطح. هذا الحساب يصف الامتداد الهندسي فقط، ولا يثبت التجانس أو بلوغ الاستضاءة المطلوبة.
- نصف القطر على السطح: r = h × tan(θ/2)، حيث θ زاوية الحزمة و h الارتفاع العمودي
- مساحة التغطية الدائرية: A = πr²
- مثال: h = 5 m وθ = 60°؛ إذن r = 5 × tan(30°) ≈ 2.89 m، والمساحة A ≈ 26.2 m² ضمن الحد الهندسي لعرض الحزمة عند نصف الشدة القصوى FWHM.
- تقريب العرض = المسافة × الزاوية بالدرجات × 0.018 مناسب للزوايا الصغيرة فقط. للزوايا الأكبر استخدم العلاقة المثلثية والبيانات الضوئية؛ ولا تطبق هذا التقريب عند 120°.
قبل اعتماد تغطية تسويقية لكشاف 100 W و 13000 lm، نراجع التوزيع الفعلي والمستوى المطلوب؛ فبدونهما لا يمكن تدقيق الحساب. تعادل أمثلة 500–800 ft² قرابة 46.5–74.3 m²، وأمثلة 1000–2000 ft² قرابة 92.9–185.8 m²، وتحتاج جميعها إلى التحقق نفسه.
| زاوية الحزمة | ارتفاع التركيب | مساحة المثال | الاستخدامات |
| 120° | 3-4.5m(10-15ft) | 500–800 قدم مربع؛ المقابل المتري موضح في النص | أفنية ومواقف صغيرة |
| 90° | 6-9m(20-30ft) | 1000–2000 قدم مربع؛ المقابل المتري موضح في النص | مساحات تجارية |
| 60° | 9m+ (30ft+) | امتداد أبعد مع منطقة مركزية أضيق | واجهة |
ما الفرق بين السبوت والكشاف؟
نميز الوحدات بطريقة التركيب والتوزيع الضوئي. الأسماء الإنجليزية وحدها لا تثبت هذه الخصائص، إذ قد تتداخل التسميات التجارية.
في الكشاف، قارن زوايا مثل 90° أو 120° ببصريات غير متماثلة أو ضيقة. لا تتوقع تغطية المشهد بالطريقة نفسها، فلكل بصريات توزيع محدد.
لإبراز عنصر أو منطقة، يمكن دراسة زوايا المثال 25° و 45° و 60°. حدد المدى المفيد مع الاتجاه والتدفق والمستوى المطلوب، لا من الزاوية وحدها.
وصف الصورة والنص الظاهر فيها
- مقارنة ضوئية بين سبوت خارجي ضيق الحزمة وكشاف خارجي واسع الحزمة.
- تظهر منحنيات قطبية وشدة بوحدة cd؛ تُحفظ الأرقام والزوايا الأصلية في الرسم.
الفروق بين الكشاف ووحدة إنارة الشارع
اربط بصريات وحدة الشارع بهندسة الطريق ومتطلباته. يكون التوزيع غير متماثل في حالات كثيرة، لكن ذلك لا يجعله عدسة استقطاب.
استخدم حامل الكشاف لتوجيه توزيعه ضمن الزاوية المسموحة. ابحث عن مستوى مفيد ووهج مضبوط، دون جعل أكبر مساحة تصل إليها الحزمة الهدف الوحيد.
مراجعات قبل تركيب كشاف LED
نؤكد اتجاهات التركيب المسموحة للموديل قبل استخدام أمثلة الرسم الثلاثة: على الجدار أو السطح أو القاعدة.
ينسق المختص الأحمال والدعم والتوجيه والتوصيلات مع عزل الدائرة وتأمينها واتباع تعليمات المنتج. تساعد القائمة على التحضير ولا تستبدل إجراء المصنع.
- حدد نقاط تثبيت الحامل التي يعتمدها المصنع.
- راجع الموقع وإمكانية الوصول إلى منطقة التركيب.
- حدد المراسي وفق السطح والأحمال والهيكل؛ لا ترتجل تثبيتاً على جدار أو عمود.
- جهز نقاط الإرساء حسب المخطط والدليل.
- ثبت الحامل بالمكونات وعزم الربط المحددين.
- اضبط الاتجاه ضمن حدود الموديل ثم اقفل التثبيت.
- حدد الأطراف والموصلات من مخطط الوحدة والتركيب. لون كابل مجهول المصدر لا يحدد وظيفته وحده. راجع موصل الحماية عند اشتراطه وإحكام الوصلات وفق النظام.

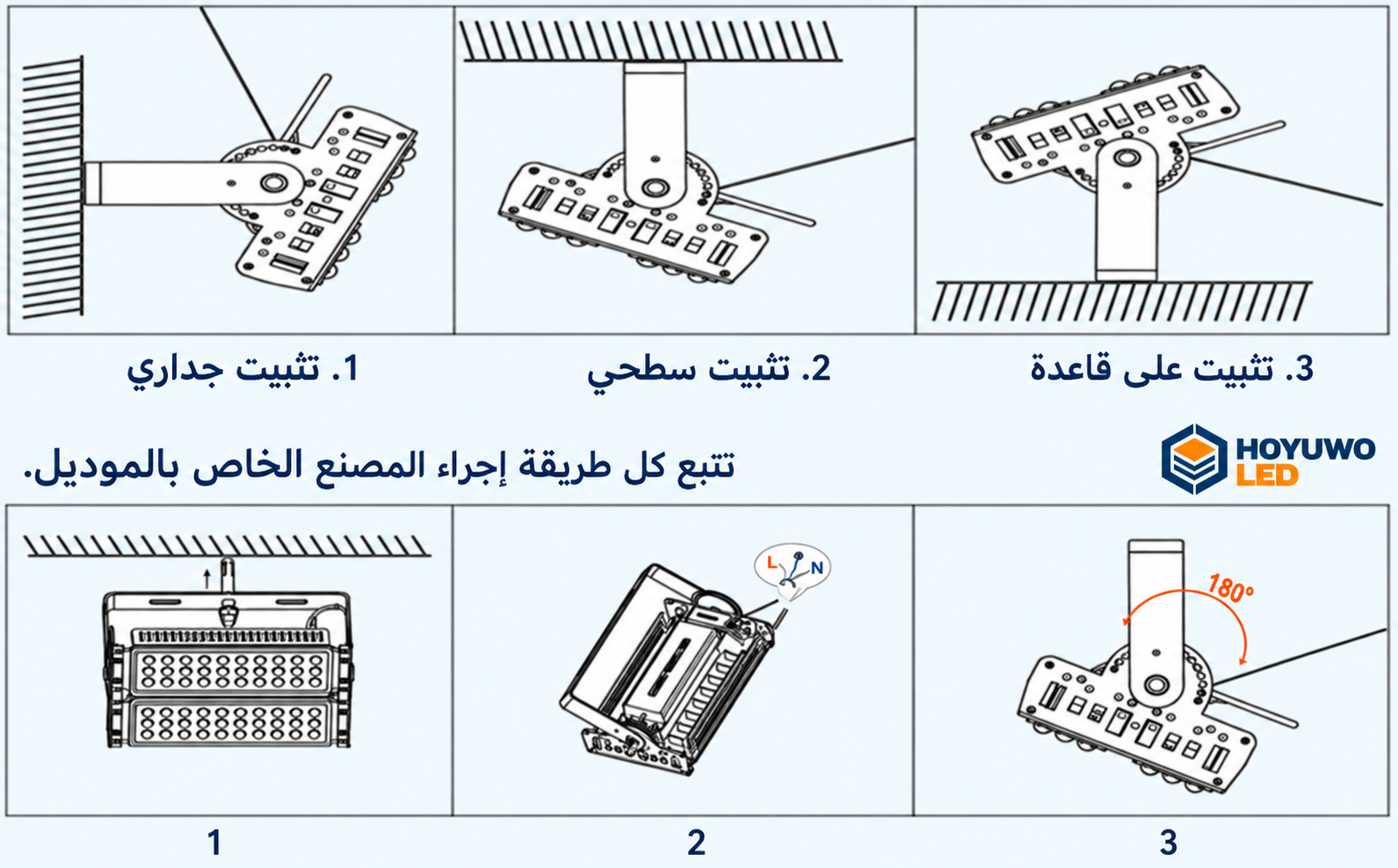

يقارن الرسم التالي أشكال التثبيت المعروضة:
وصف الصورة والنص الظاهر فيها
- 1. تثبيت جداري
- 2. تثبيت سطحي
- تتبع كل طريقة إجراء المصنع الخاص بالموديل.
- 3. تثبيت على قاعدة
قبل الاستفادة من الفيديو، نقارن العرض بدليل الموديل الفعلي.
هل جميع كشافات LED قابلة للتعتيم؟
سنتحقق من أن إصدار الكشاف القابل للتعتيم يضم درايفراً وتحكماً متوافقين. لا نحاول تعتيم إصدار تشغيل وإطفاء فقط لمجرد أنه يستخدم LED.
لماذا قد يومض كشاف LED؟
لتشخيص وميض وحدة LED، افحص التغذية والوحدة والدرايفر والتحكم كمنظومة. لا تحدد سبباً واحداً قبل مراجعة نقاط الخلل المحتملة.
لا تستخدم مثال 280–300 mA و 3.0–3.4 V لمكون LED بقدرة 1 W لتشخيص أي وحدة. خذ الحدود من الورقة الخاصة بها. قد يتلف الحمل الزائد المنتج، لكن تحديد سبب الوميض يحتاج فحص الدائرة وظروفها.
لن ننسب عدم استقرار التغذية إلى مكثف دون فحص. يراجع المختص الدرايفر والمكونات لتحديد العطل المسؤول إن وجد.
عند تكرر التشغيل والإطفاء، قد تكون الحرارة الزائدة سبباً لتفعيل حماية الدرايفر. تركيب 30 W داخل جسم صُمم لـ 20 W مثال تعديل يستلزم تقييماً حرارياً، لكنه لا يفسر كل حالات الوميض.
إذا اشتبهنا برطوبة داخلية، نوقف استخدام الوحدة ونطلب فحصها بدلاً من وضع مانع تسرب على الخارج فقط. فقد يكون الماء أضر بالوصلات أو وحدات LED أو الإلكترونيات.
لماذا لا يعمل الكشاف؟
- قد يكون السبب في التغذية أو الوصلات أو المكونات. ويجب إجراء التشخيص بعد جعل الوحدة والدائرة في حالة آمنة.
- أوكل تشخيص أعطال التغذية والوحدة والوصلات إلى مختص بعد تأمين الدائرة. لا توصل كاميرا ولا ترتجل جسوراً بين الأطراف؛ فالإشارة القديمة في المصدر ليست طريقة إصلاح صحيحة. راجع الضمان وخدمة المصنع.
طلب تغطية مرتبطة بمستوى وسطح واضحين
يجب أن يحدد عرض التغطية مستوى الضوء المفيد والسطح الذي يُقاس عليه. سنطلب البصريات والارتفاع والتوجيه مع المساحة، لنقارن الخدمة المقدمة دون خلط الامتداد المرئي للحزمة بمساحة مضاءة بتجانس.
فحص المنظومة عند اقتراح بديل
قبل قبول موديل آخر، نقارن الحامل والتوجيه والتحكم والتغذية مع التدفق. نوثق التغييرات وأثرها على الحساب والصيانة، كي لا يخفي خفض الواط حاجة غير محلولة أو ملحقات غير مشمولة بالسعر.
اختيار الجسم لموقع مكشوف في الخليج
في ساحة معرضة للشمس والغبار أو قرب البحر، نراجع درجة حرارة التشغيل المعلنة ومقاومة التآكل وإجراء تنظيف العدسة والمشتت. لا يكفي ذكر IP للحكم على هذه الجوانب. نربط متطلبات الموقع بالموديل والطلاء ومثبتات الحامل، ثم نتأكد من إمكان الوصول دون تغيير زاوية الكشاف بعد كل تنظيف.
توثيق اتجاه الكشاف عند التسليم
نحفظ موضع الحامل وزاوية الميل والبصريات ومشهد التحكم المقبول مع نتائج القياس على السطح المحدد. عند تغيير درايفر أو وحدة، يعود فريق الصيانة إلى هذا السجل. فالكشاف المطابق في الواط قد يعطي نتيجة مختلفة إذا تغيرت العدسة أو اتجاه التثبيت.
سنطابق الموديل مع الحساب وظروف التركيب قبل الشراء، ثم نفحص منطقة ممثلة بعد التنفيذ ونحفظ الملحقات والتحكم والبصريات والاتجاه. أي إصدار يغير البيانات المعتمدة يُراجع قبل قبوله. هكذا نقيم السعر والقدرة داخل حل مناسب للتطبيق وقابل للصيانة بوثائق واضحة.
