التشوه التوافقي THD في درايفرات LED: قراءة البيانات والمقارنة

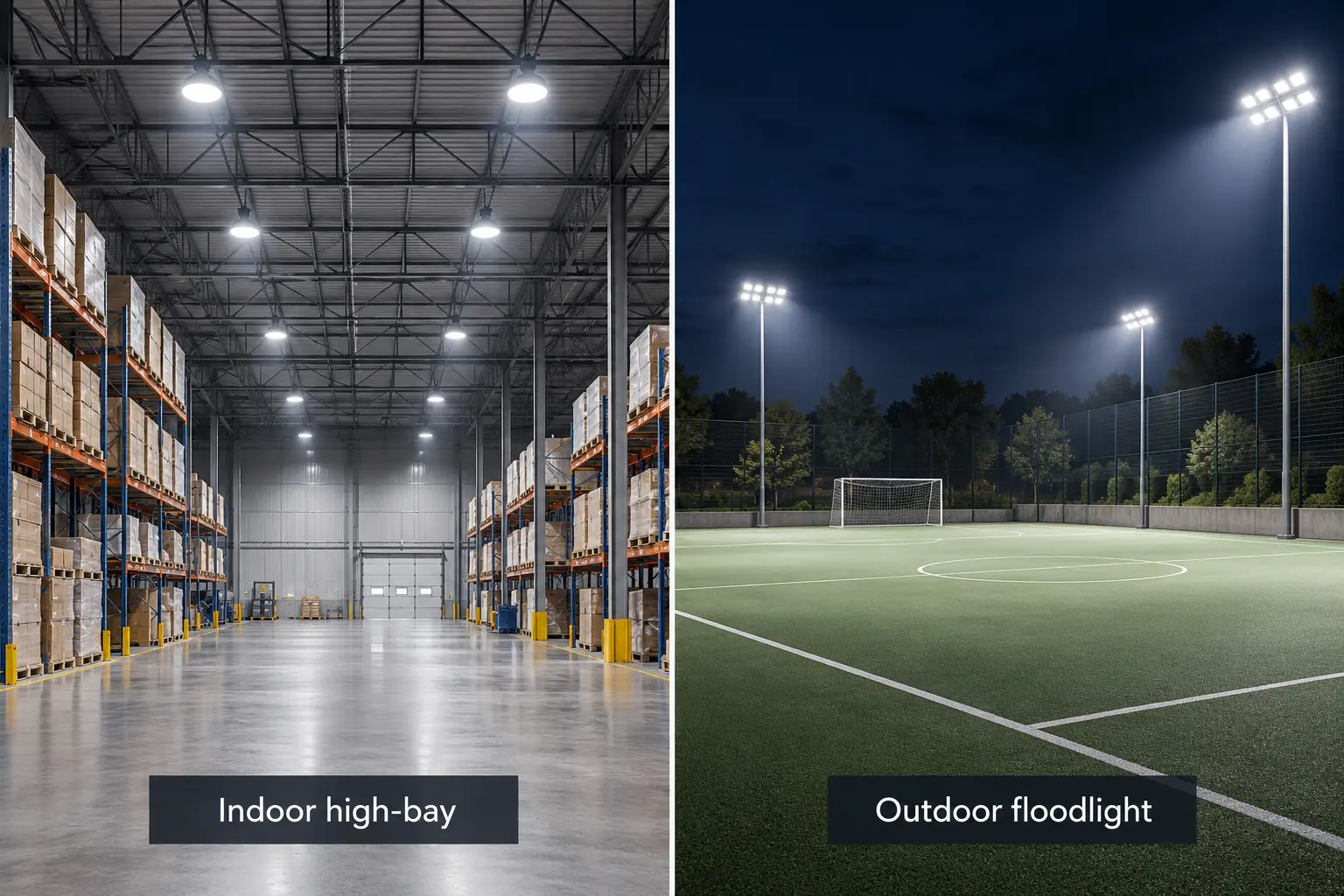

إذا لم يذكر مصنع إنارة LED في الصين بيانات THD، فاطلبها للكود وحالة التشغيل المطلوبين. لا تصف نسبة منفردة سلوك الشبكة كاملةً. عند مقارنة إنارة LED صناعية للأسقف العاليةأو أجهزة الطرق والكشافات، اجمع ظروف قياس التشوه التوافقي الكلي مع معامل القدرة. في مجموعات الإنارة الكبيرة، تراجع خصائص الدرايفر الكهربائية إلى جانب البصريات والأداء الضوئي.

لماذا تراجع THD عند شراء إنارة LED؟

راجع الانبعاثات التوافقية الفعلية وأثرها؛ فقد وصفت المادة القديمة خطأً THD المنخفضة بأنها سبب المشكلة. اختبر المجموعات الكبيرة عند مستويات التعتيم المطلوبة أيضاً. أمثلة 7W و 10W و 12W و 15W و 20W و 30W و 40W، رغم أنها أقل من 50W، لا تعفي المنتج تلقائياً من التحقق. حتى جهاز واحد قد يسحب تياراً غير جيبي.

• الشبكة: مرور التيارات التوافقية في ممانعتها قد يساهم في تشوه الجهد وخسائر إضافية؛ يحدد القياس أو الحساب حجم الأثر.
• الأجهزة الأخرى: قد تؤثر جودة التغذية غير المناسبة في تشغيلها، لكن يجب تحديد سبب كل حالة. لا تعود كل تداخلات أو عمليات فصل الحماية إلى THD الإنارة.

هل يبدأ التشوه التوافقي بعد عدد محدد من الأجهزة؟

لا يوجد عدد ثابت يحدد ظهور التوافقيات. ادرس الشبكة والأحمال الأخرى والقدرة والتعتيم ودائرة الدرايفر معاً. عد الأجهزة لا يصف التراكب بين انبعاثاتها ولا يغني عن القياس أو التحليل المناسب.

ابدأ بتشخيص النظام الفعلي بدلاً من البحث عن عدد عام مسموح من الأجهزة. ميز قياس التيار عن الجهد، وسجل الحمل في التشغيل الاسمي والتعتيم. يساعد محلل جودة القدرة على تحديد الموضع وطيف التوافقيات، ثم يقرر المختص إن كانت المعالجة تتطلب تغيير الأحمال أو الأجهزة أو دراسة مرشحات.

حدد أولاً ما إذا كانت النسبة للتيار THD(I) أو للجهد THD(U). تعبر THD عادةً عن المحتوى التوافقي مقارنةً بالمركبة الأساسية. قد تولد إلكترونيات الدرايفر غير الخطية رتباً مثل 3 و 5 و 7؛ تقيم النتيجة المجمعة مع الأحمال وشبكة التغذية المتصلة بها.

لا تنسب كل عطل أو تداخل أو زيادة في الفاتورة إلى تيار الدرايفر. يمكن للحمل غير الخطي سحب مركبات توافقية، لكن أثرها يعتمد على سعاتها وطيفها والنظام المتصل بها. يحتاج السبب إلى تشخيص، لا استنتاج من نسبة في كتالوج.

بيان THD لجهاز الإنارة يختلف عن فحص جودة الجهد عند لوحة المبنى. قد تساعد نسبة تيار أقل في مقارنة الدرايفرات، لكنها لا تثبت استقرار التغذية كلها. تدخل في التقييم قيمة التيار الفعلية وحمل الدوائر وممانعة الشبكة والأجهزة الأخرى.

اطلب بيانات التعتيم المستخدم فعلياً

إذا عملت الإنارة جزءاً من الوقت بخرج منخفض، اطلب البيانات عند هذه المستويات أيضاً. استخدم أساساً متكافئاً للجهد والحمل بين العروض. بذلك تظهر فجوات المعلومات قبل أن تعامل قيمة في الكتالوج كأنها وصف لجميع ساعات التشغيل.

اختيار قيمة THD للمقارنة

قارن الدرايفرات عند جهد وحمل متكافئين، مع مستويات التعتيم التي ستستخدم فعلاً. افصل متطلبات الجهاز عن تقييم المنشأة. تساعد القدرة في تنظيم الطلب، لكنها لا تنشئ وحدها إعفاءً للسكن أو قاعدة واحدة لكل الصناعة.

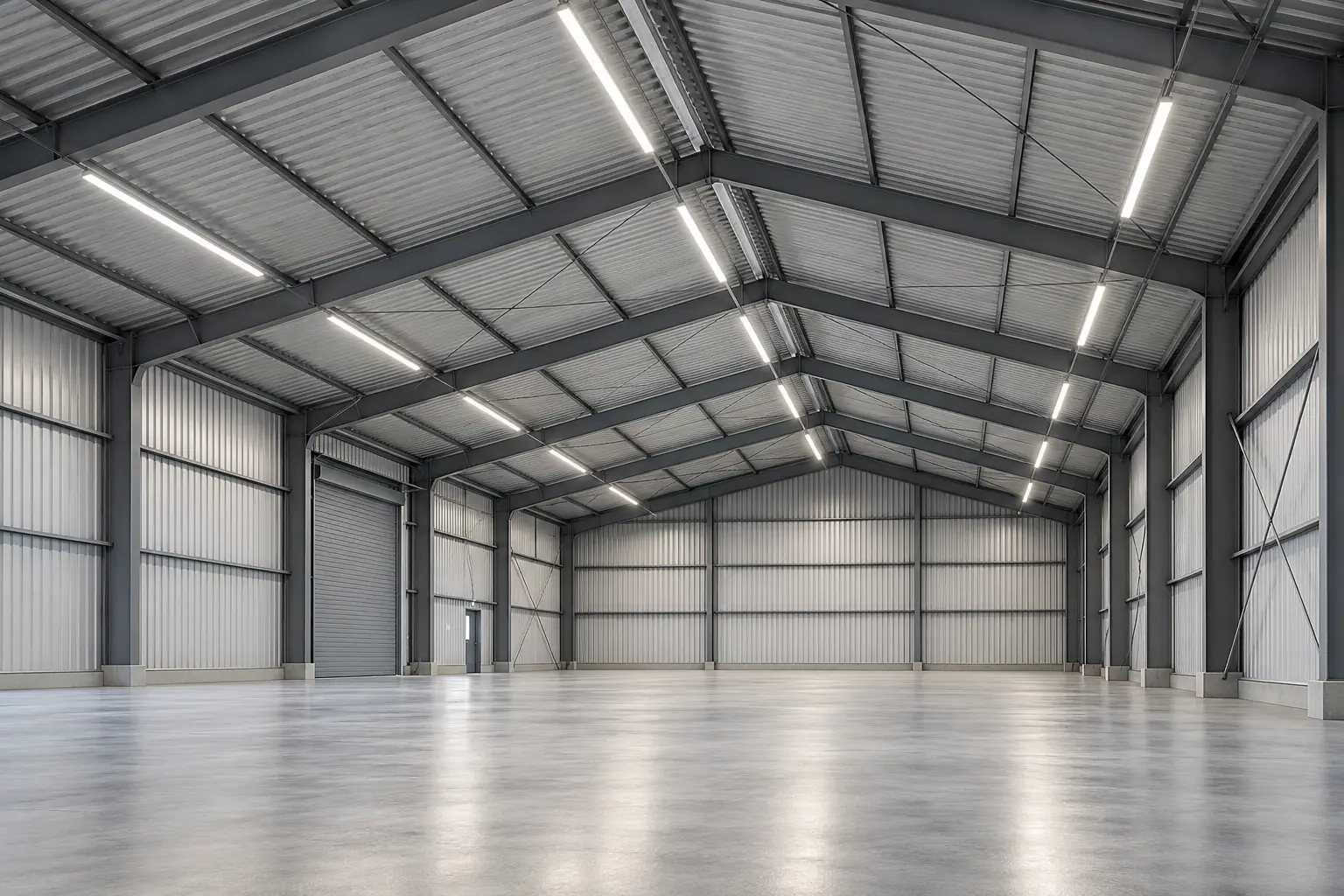

• في الصناعة تتشارك الإنارة التغذية مع العواكس والمحركات وأحمال أخرى. قيمة أعلى من 50% المذكورة بالمصدر ليست نتيجة حتمية؛ قس أو نمذج النظام قبل تقرير الحاجة إلى الترشيح.
• في المتاجر والمكاتب، قد تحتاج مجموعات بانل LED بمقاس 600×600 أو داونلايت LED غاطس 50W إلى مراجعة التيار التوافقي الإجمالي. يقارن هدف ≤15% المذكور بالمواصفة والاختبار المطبقين، دون اعتباره ضماناً لغياب كل أثر على الشبكة.
• فيإنارة عامة LED، افصل IP65 البيئي عن المتطلبات الكهربائية. قيم <15% أو <10% الواردة أمثلة يجب تأكيدها في مواصفة المشروع أو شروط الربط؛ لا تنسب تلقائياً إلى جميع الجهات المشغلة في السعودية أو الإمارات.

كيف تعالج THD في منظومة LED؟

• اختيار درايفر مناسب: قارن بيانات الانبعاثات في ظروف جهد وحمل وتعتيم تمثل الاستخدام. يؤثر تصميم الدرايفر وملاءمته للحمل؛ لا تكفي قدرة اسمية أكبر أو علامة مشهورة. كيف تقرأ هدف THD أقل من 15%؟
• الحد المقترح أقل من 15% في المادة معيار تجاري للمقارنة، وليس قاعدة قانونية موحدة لكل جهاز أو منشأة خليجية. أكد متطلبات المنتج والمشروع وطريقة الاختبار وحالة الحمل قبل اعتماده.
• قد تكون المرشحات جزءاً من الحل إذا بررها التشخيص. يحدد نوعها وحجمها وفق الطيف والنظام، ولا تضاف تلقائياً لمجرد ظهور نسبة عالية في ورقة جهاز.

افصل فحص المنتج عن تشخيص الشبكة

تفيد ورقة الدرايفر في اختيار الجهاز، أما عطل المنشأة فيحتاج إلى تحديد موقعه وظروف حدوثه. وثق الدوائر والأحمال والمشاهد ليستطيع المختص اختيار القياسات. استبدال الإنارة دون تشخيص قد يبقي السبب الحقيقي للمشكلة قائماً.

THD و TDD ليستا النسبة نفسها

ترتبط THD عادةً بالمركبة الأساسية في حالة القياس، بينما يستخدم TDD تيار الطلب المرجعي في تقييم النظام. قد تظهر نسبة THD مرتفعة عند حمل صغير دون أن تشرح وحدها مقدار التيار التوافقي. حدد تعريف المؤشر ومقامه ونقطة القياس قبل مقارنة رقمين من تقريرين مختلفين.

أرفق الجهد والتردد وحالة الدائرة

اطلب أن يسجل التقرير جهد وتردد التغذية والحمل ومستوى التعتيم والمكونات الموصلة وقت القياس. قارن النسخ الإقليمية للدرايفر ضمن ظروفها المقصودة، وميز قياس جهاز منفرد عن قياس لوحة تضم أحمالاً أخرى. هذه البيانات تجعل النسبة قابلة للتفسير وإعادة الاختبار.

ابن طلب المقارنة على كود الدرايفر وجهد التغذية ومستويات التشغيل، واطلب ظروف قياس كل نسبة. في التجديد، احتفظ ببيانات قبل التعديل وبعده وراجعها مع المختص الكهربائي. لا تقرر أن الإنارة سبب كل ظاهرة في الشبكة، ولا تتوقع أن هدفاً تجارياً واحداً يعالج النظام كاملاً.
