وولواشر LED: اختيار البصريات والمسافة والتحكم
ابدأ بالجدار والخامة ونقاط النظر، ثم جرب وحدة أو أكثر قبل تثبيت المسار كله. تكشف الفواصل والبروزات والأسطح العاكسة أثر المسافة والطول والبصريات. يساعد الدليل على فصل التغذية عن التحكم وفهم المدى الكتالوجي. نبحث عن توازن بين التجانس وإظهار الخامة، ونعدل النموذج التجريبي قبل اعتماد الواط والأعداد.
البيانات التالية أمثلة لتكوينات مختلفة يجب تأكيدها من ورقة الموديل: زوايا نحو 20 أو 50 أو 120°، ومدى 5–20 m، وقدرات 9 و 12 و 18 و 24 و 36 W، وأطوال 300 و 500 و 600 و 900 و 1000 و 1200 و 1500 mm. لا نقارن الوحدة بغيرها من كشافات LED وفق هذه القائمة فقط. قد ترتب LED في صفوف على مشتت مشترك؛ وتستخدم بعض الموديلات عناصر 1 W وعدسات PMMA لتشكيل الضوء.
بيانات الورقة الفنية
نقرأ 5–20 m كمدى إرشادي للموديلات المذكورة، ونربطه بتدفق الوحدة وبصرياتها والاستضاءة المطلوبة على الجدار المحدد.
عند مقارنة البصريات، يورد المصدر نطاقاً توضيحياً من 6 إلى 90°.
نطلب نفاذية الغطاء البصري وتحمله الخارجي للموديل المحدد. لا نستخدم «98–98%» القديمة كقيمة أداء صالحة، بل نؤكد البيان من المورد.
لا نفترض إتاحة أي طول وعرض وارتفاع دون مراجعة الموديل. ضمن عائلة وحدة خطية لغسل الجدار بالضوء توجد أمثلة 300 و 500 و 600 و 1000 و 1200 و 1500 mm، ومنها طول متر شائع. أكد مادة كل إصدار وشكله؛ فقد يحمل الألومنيوم المكونات ويبدد الحرارة، لكن كفاءة ذلك تعتمد على البناء.
نراجعدرجة الحماية IP لفهم الحماية، ثم نطابق التثبيت ومداخل الكابل والوصلات للحفاظ عليها. لا تعني IP67 إحكاماً دائماً أو مقاومة غير محدودة للتقادم؛ فالغمر المؤقت له شروط اختبار. كما تختلف اختبارات الماء الخاصة بـ IP65 و IP67 ولا يستبدل أحدهما الآخر تلقائياً.
قبل دمج التحكم نراجع خريطة 3 أو 4 أو 20 قناة للإصدار. قد تتوافر برامج داخلية أو ربط رئيسي/تابع أو DMX أو واجهة لاسلكية متوافقة. يجب أن يطابق عدد القنوات الوظائف الفعلية المراد التحكم بها.
إذا تطلب الموديل DC24 أو DC12 أو DC36 V، نختار تغذية بخرج وقدرة متوافقين ونميزها عن إصدار يعمل مباشرة على AC. تسميتا AC220 و AC110 V تحتاجان مراجعة نطاق الدخل الفعلي، ولا تثبتان وحدهما توافق التركيب المحلي.
يمكن اختيار أبيض أو أحمر أو أصفر أو أخضر أو أزرق أو بنفسجي وفق التشكيلة. تعدد الألوان يحتاج إصداراً وتحكماً يدعمان الوظيفة المطلوبة.
عبر مرجع وحدات غسيل جدران خارجية يمكن مراجعة موديل آخر. للبروفيل النحيف نؤكد التثبيت والوصلات والصيانة والتبريد؛ فالسماكة المحدودة قد تسهل الدمج لكنها لا تعوض هذه المراجعات.
ما الوولواشر LED الخارجي؟
يختلف الجسم الخطي للوولواشر عن شريط مرن. تحدد البصريات والمسافة إن كان الهدف سطحاً متجانساً أو إبراز نسيجه. تخدم العائلة الأسطح والتفاصيل المعمارية، ويمكن دراستها ضمنإنارة اللاندسكيب الخارجية.
تتوزع البصريات والمصادر على طول البروفيل. للحكم على التبريد نراجع البناء والتثبيت؛ فالشكل الخطي لا يثبت أنه يبرد أفضل من كل كشاف آخر.
الاستخدامات
يمكن دراسة الوحدات للواجهات والساحات والأسطح المعمارية الأخرى. نطابق المدى والتحمل مع الموديل، ونراجع مواقع النظر والضوء المتجاوز للسطح عند اختيار الأبيض أو اللون.
خيارات التحكم
لتغيير اللون أو ترتيب المشاهد، نراجع وظائف وتوصيلات إصدار DMX. نفرق بين وحدة ببرامج داخلية وأخرى تستقبل أوامر من متحكم، ولا نفترض تساوي الإمكانات.
نحدد التأثير والتكامل أولاً، ثم نراجع إن كان الإصدار يحتوي حتى ستة برامج داخلية أو يحتاج تحكماً خارجياً. ليست خاصية تغيير اللون أو بروتوكول التحكم متاحة في كل وولواشر.
دليل التركيب
للتفصيل، يمكن مراجعة وولواشر بجهد DC12 و 24 V. الوصلة التي تدخل ميكانيكياً ليست متوافقة تلقائياً. يحدد المختص الحماية ومقاطع الموصلات وهبوط الجهد والإحكام المناسب، ثم يتبع الوسم والمخطط للتوصيل. نفرق بين التغذية المدمجة وإصدار DC12 أو DC24 V ذي التغذية الخارجية.

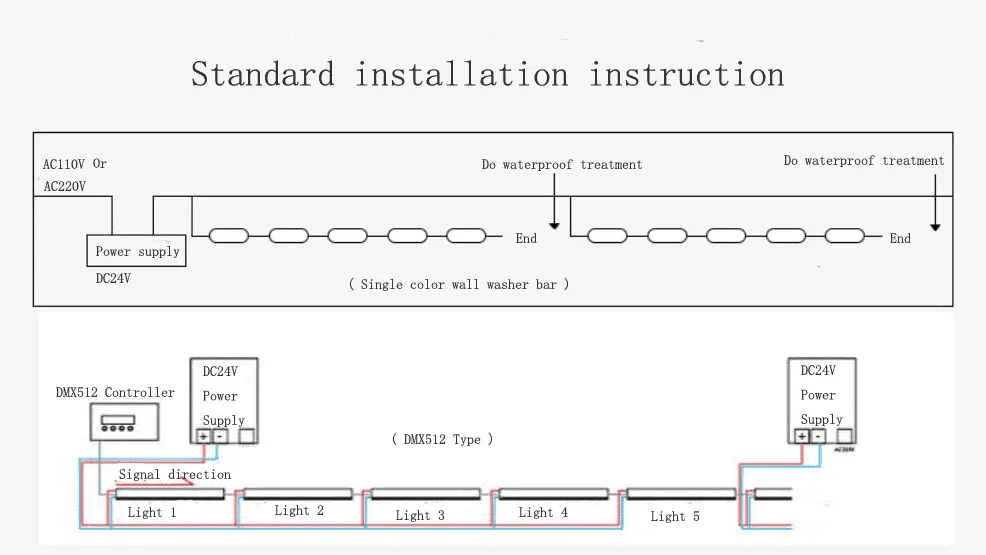

مثال توصيلمزود طاقةإحكام الوصلاتإحكام الوصلاتنهايةنهايةوحدة أحادية اللونمتحكم DMX512اتجاه الإشارةنوع DMX512مزود طاقةمزود طاقةAC110V /AC220VLED 1LED 2LED 3LED 4LED 5
نربط موضع الوحدة بالارتفاع والمسافة إلى الجدار والبصريات. نطاقات الأقدام في الجدول للمقارنة فقط؛ ونؤكد المسافة بالتجربة أو الحساب قبل التركيب لتحقيق التأثير المقصود.
| زاوية الحزمة | المسافة بين الوولواشر والجدار | تأثير إرشادي |
| حزمة ضيقة 10–30° | 1–3 أقدام، نحو 0.30–0.91 m | قد تقدم تأثيراً مركزاً وموجهاً على الجدار |
| حزمة متوسطة 30–60° | 3–6 أقدام، نحو 0.91–1.83 m | قد توازن بين التغطية والشدة |
| حزمة واسعة أكثر من 60° | 6 أقدام أو أكثر، نحو 1.83 m أو أبعد | قد تساعد على تغطية واسعة؛ ويؤكد التجانس بالحساب أو التجربة |
إعداد البرمجة قبل إغلاق التمديدات
في المشروع الملون نوثق وظيفة كل قناة والوحدات المشاركة في المشهد. نحدد خريطة القنوات والواجهات المطلوبة، وننسقها مع التغذية ومسار الإشارة لتجنب توصيلات غير متوافقة عند التشغيل.
تجربة التقاء الضوء بين وحدتين
قد تخفي تجربة وحدة منفردة مشكلة التقاء الحزم. جرب وحدتين أو أكثر على التشطيب النهائي وراقب الفواصل والشرائط الأشد إضاءة. نضبط التباعد والاتجاه مع الفوتومترية للحد من تفاوت الضوء عند التكرار.
تحديد عنوان كل وحدة في مخطط التحكم
في نسخة DMX، نسجل عنوان البداية ونمط القنوات ووظيفة كل قناة بحسب دليل الإصدار. نطابق ذلك مع المتحكم والتمديدات المعتمدة، ونميز دوائر القدرة عن الإشارة. عند الاستبدال يعاد إدخال الإعداد نفسه قبل اختبار اللون والمشهد، فلا يكفي أن تضيء الوحدة لإثبات تكاملها مع النظام.
مراجعة اختلاف اللون على الجدار الطويل
نختبر وحدتين متجاورتين على الخامة نفسها وفي المشهد المطلوب، مع مقارنة اللون عند التعتيم إذا كانت الوظيفة متاحة. نحفظ الموديل والدفعة ومرجع اللون المقبول، لأن اختلافاً بسيطاً قد يظهر على سطح طويل فاتح. إذا تغير الإصدار أو الدفعة في توريد لاحق، تعاد المقارنة قبل تعميم البديل.
نرسل ارتفاع الجدار وطوله وتشطيبه والتأثير المطلوب لتحديد التوريد. نراجع الوولواشر والتغذية والوصلات كمجموعة، ونحدد الأبيض الثابت أو اللون المتغير وطريقة التحكم. وبعد المحاكاة والتجربة نحفظ التباعد والاتجاه والتكوين، مع إبقاء الوصلات قابلة للوصول للصيانة واستعادة المشهد المعتمد.
