مسار مغناطيسي DC48V لتكوينات وحداتية
يمكن استعراض أنظمة المسار المغناطيسي DC48V/DC24V.
- جهد الدخل:DC48V
- خيار إنارة مغناطيسية قابلة للتعتيم DALI
- شرائح Osram SMD بمؤشر CRI90
- توصيل بواسطة وصلات متوافقة
- العمر المعلن:يؤكد في مستندات الوحدة المختارة مع شروط الاختبار والتشغيل
- الضمان:سنتان
- خيارات التحكم:Triac/0-10V/DALI
- ريموت 2.4G اختياري
- الطراز:HOYUWO-MLL-XXWDC
أود الاستفسار عن هذا المنتج وسأقدم بريدي الإلكتروني لتلقي الرد.
الوصف
يمكن جمع وحدات متوافقة داخل البروفيل المغناطيسي ذي تغذية DC48V. لإعادة ترتيبها افصل التغذية واتبع إجراء السلسلة؛ لا تفترض جواز لمس الأجزاء أو تحريكها أثناء التشغيل.
المواصفات الفنية
مرّر الجدول أفقيًا لرؤية جميع الأعمدة.

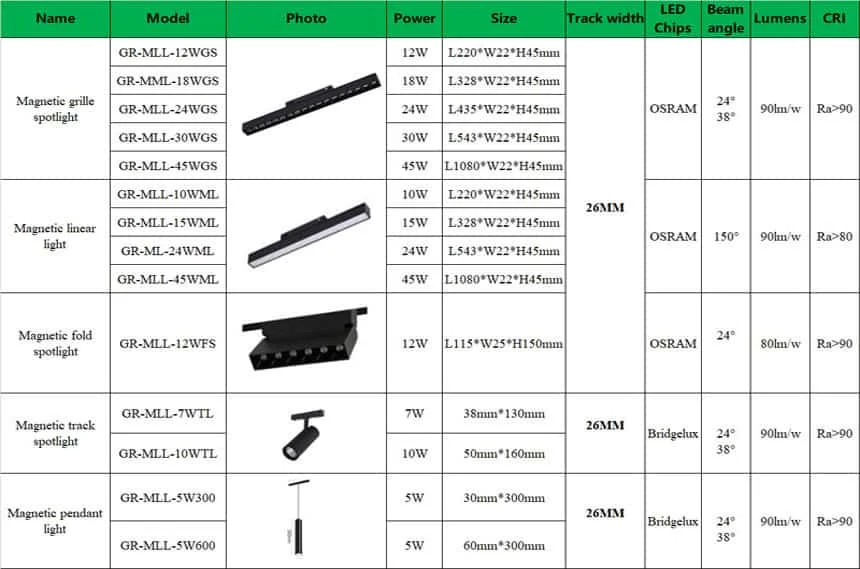

| النوع | الطراز | صورة السلسلة | القدرة | الأبعاد (mm) | عرض المسار (mm) | رقاقة LED | زاوية الحزمة | الفعالية (lm/W) | تجسيد اللون (Ra) |
|---|---|---|---|---|---|---|---|---|---|
| كشاف مغناطيسي بشبكة | HOYUWO-MLL-12WGS |  | 12 W | 220 × 22 × 45 | 26 | OSRAM | 24° / 38° | 90 | Ra >90 |
| كشاف مغناطيسي بشبكة | HOYUWO-MML-18WGS | — | 18 W | 328 × 22 × 45 | 26 | OSRAM | 24° / 38° | 90 | Ra >90 |
| كشاف مغناطيسي بشبكة | HOYUWO-MLL-24WGS | — | 24 W | 435 × 22 × 45 | 26 | OSRAM | 24° / 38° | 90 | Ra >90 |
| كشاف مغناطيسي بشبكة | HOYUWO-MLL-30WGS | — | 30 W | 543 × 22 × 45 | 26 | OSRAM | 24° / 38° | 90 | Ra >90 |
| كشاف مغناطيسي بشبكة | HOYUWO-MLL-45WGS | — | 45 W | 1080 × 22 × 45 | 26 | OSRAM | 24° / 38° | 90 | Ra >90 |
| مصباح خطي مغناطيسي | HOYUWO-MLL-10WML | | 10 W | 220 × 22 × 45 | 26 | OSRAM | 150° | 90 | Ra >80 |
| مصباح خطي مغناطيسي | HOYUWO-MLL-15WML | — | 15 W | 328 × 22 × 45 | 26 | OSRAM | 150° | 90 | Ra >80 |
| مصباح خطي مغناطيسي | HOYUWO-ML-24WML | — | 24 W | 543 × 22 × 45 | 26 | OSRAM | 150° | 90 | Ra >80 |
| مصباح خطي مغناطيسي | HOYUWO-MLL-45WML | — | 45 W | 1080 × 22 × 45 | 26 | OSRAM | 150° | 90 | Ra >80 |
| كشاف مغناطيسي قابل للإمالة | HOYUWO-MLL-12WFS | | 12 W | 115 × 25 × 150 | 26 | OSRAM | 24° | 80 | Ra >90 |
| كشاف لمسار مغناطيسي | HOYUWO-MLL-7WTL | | 7 W | 38 × 130 | 26 | Bridgelux | 24° / 38° | 90 | Ra >90 |
| كشاف لمسار مغناطيسي | HOYUWO-MLL-10WTL | — | 10 W | 50 × 160 | 26 | Bridgelux | 24° / 38° | 90 | Ra >90 |
| مصباح معلّق مغناطيسي | HOYUWO-MLL-5W300 | | 5 W | 30 × 300 | 26 | Bridgelux | 24° / 38° | 90 | Ra >90 |
| مصباح معلّق مغناطيسي | HOYUWO-MLL-5W600 | — | 5 W | 60 × 300 | 26 | Bridgelux | 24° / 38° | 90 | Ra >90 |
تظهر صورة كل سلسلة في صفها الأول. الأبعاد الثلاثية: الطول × العرض × الارتفاع. عند وجود قيمتين لا تحدد الصورة المحورين. يظهر الرمز 5W600 بأبعاد 60 × 300 mm في المصدر؛ تحقّق من الرسم. OSRAM وBridgelux علامتان للرقاقات المذكورة في الجدول الأصلي. حُفظ الرمزان MML-18WGS وML-24WML كما وردا في المصدر. عمود lm/W يعبّر عن الفعالية الضوئية رغم عنوان Lumens غير الصحيح في الصورة.
الجسم والتشطيب:ألمنيوم وبلاستيك باللون الأسود
المصادر المتاحة:Osram SMD أو Bridgelux SMD
التغذية المطلوبة:DC48V
زوايا العدسات:24°/38°/120°
مؤشر تجسيد الألوان CRI:90
الفعالية الضوئية المعلنة لهذه الخيارات:90lm/W
مدة الضمان:سنتان
العمر التشغيلي المعلن:50000 ساعة
الخصائص
1. نحدد التعليق أو الغاطس أو السطحي، ونختار بروفيل المسار وملحقاته وفق طريقة التركيب.
2. قبل توسيع المسار أو إعادة ترتيبه، نراجع توافق مزود الطاقة والوحدات والملحقات وحدود الحمل والتثبيت. ننفذ العمل مع فصل التغذية؛ علامة DC48V لا تجيز لمس نقاط التلامس أثناء التشغيل.
3. يمكن تصميم مسارات ضوئية مختلفة باستخدام ملحقات معتمدة للنظام.

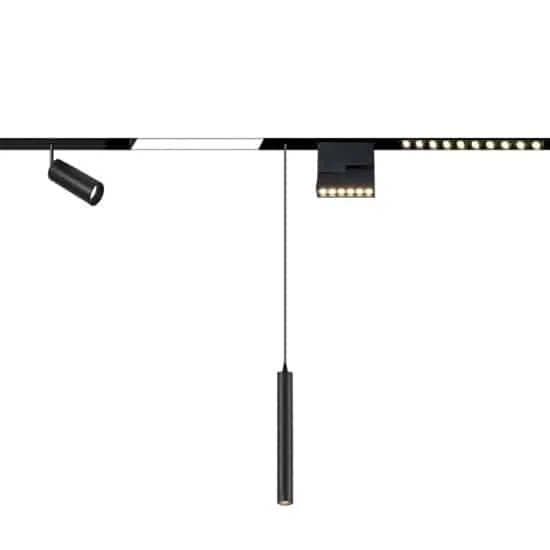

4. اجمع الوحدات المتوافقة من السلسلة:متحركة وخطية ومعلقة وسبوتات مغناطيسية أخرى.
التركيب
نقارن تسلسل الرسم بالدليل وننسق المسار الغاطس مع تشطيب السقف. لكل بروفيل تثبيت محدد وملحقات مناسبة. 1. نجهز مجرى 30–35mm وفق الرسم. 2. ندخل المسار ونثبته حسب التعليمات. 3. ندمج الأجنحة بألواح ومثبتات السقف الجبسي المحددة. 4. ننفذ تشطيبًا جبسيًا متوافقًا.
نماذج مختارة من وحدات المسار المغناطيسي
| الطراز | القدرة | الأبعاد |
|---|---|---|
| HOYUWO-MLL-12WGS | 12W | L220×W22×H45mm |
| HOYUWO-MML-18WGS | 18W | L328×W22×H45mm |
| HOYUWO-MLL-24WGS | 24W | L435×W22×H45mm |
| HOYUWO-MLL-10WML | 10W | L220×W22×H45mm |
| HOYUWO-MLL-12WFS | 12W | L115×W25×H150mm |
| HOYUWO-MLL-7WTL | 7W | 38×130mm |
| HOYUWO-MLL-5W300 | 5W | 30×300mm |
الأسئلة الشائعة
الاستخدامات
كوّن إضاءة المكان من مسارات ووحدات متوافقة. تحديد المسار والتغذية وطريقة التحكم يسبق اختيار الملحقات.
التحضير للتركيب
قبل إغلاق السقف، نحدد مواقع المسارات والوصلات ونقاط التغذية ومكان الوصول إلى الدرايفر للصيانة. نستخدم مكونات من عائلة واحدة بعد تأكيد توافقها.
معايير تحديد الطلب
عند مقارنة التكلفة نطلب قائمة توريد تشمل المسارات والوصلات والدرايفرات والنهايات والوحدات. سعر سبوت واحد لا يمثل تكلفة النظام الكامل.
نطلب حساب هبوط الجهد وفق طول المسار والحمل المتوقع، ثم نحدد نقاط التغذية المناسبة اعتمادًا على النتيجة.
منتجات ذات صلة
مقالات ذات صلة
معلومات الصور بصيغة نصية
الصورة 1 · محتويات المنتج
- جدول الوحدات المغناطيسية:الاسم والطراز والصورة والقدرة والأبعاد وعرض المسار وشرائح LED وزاوية الحزمة والفعالية و CRI. عرض المسار:26mm.
- سبوتات مغناطيسية شبكية بشرائح OSRAM وعدسات 24°/38° وفعالية 90lm/W و Ra>90: HOYUWO-MLL-12WGS بقدرة 12W وأبعاد L220×W22×H45mm؛ HOYUWO-MML-18WGS بقدرة 18W وأبعاد L328×W22×H45mm؛ HOYUWO-MLL-24WGS بقدرة 24W وأبعاد L435×W22×H45mm؛ HOYUWO-MLL-30WGS بقدرة 30W وأبعاد L543×W22×H45mm؛ HOYUWO-MLL-45WGS بقدرة 45W وأبعاد L1080×W22×H45mm.
- وحدات خطية مغناطيسية بشرائح OSRAM وزاوية 150° وفعالية 90lm/W و Ra>80: HOYUWO-MLL-10WML بقدرة 10W وأبعاد L220×W22×H45mm؛ HOYUWO-MLL-15WML بقدرة 15W وأبعاد L328×W22×H45mm؛ HOYUWO-ML-24WML بقدرة 24W وأبعاد L543×W22×H45mm؛ HOYUWO-MLL-45WML بقدرة 45W وأبعاد L1080×W22×H45mm.
- سبوت مغناطيسي قابل للطي HOYUWO-MLL-12WFS: 12W، وأبعاد L115×W25×H150mm، وشرائح OSRAM، وزاوية 24°، وفعالية 80lm/W، و Ra>90.
- سبوتات مسار مغناطيسية بشرائح Bridgelux وزوايا 24°/38° وفعالية 90lm/W و Ra>90: HOYUWO-MLL-7WTL بقدرة 7W وأبعاد 38×130mm؛ HOYUWO-MLL-10WTL بقدرة 10W وأبعاد 50×160mm.
- وحدات مغناطيسية معلقة بشرائح Bridgelux وزوايا 24°/38° وفعالية 90lm/W و Ra>90: HOYUWO-MLL-5W300 بقدرة 5W وأبعاد 30×300mm؛ HOYUWO-MLL-5W600 بقدرة 5W وأبعاد 60×300mm.

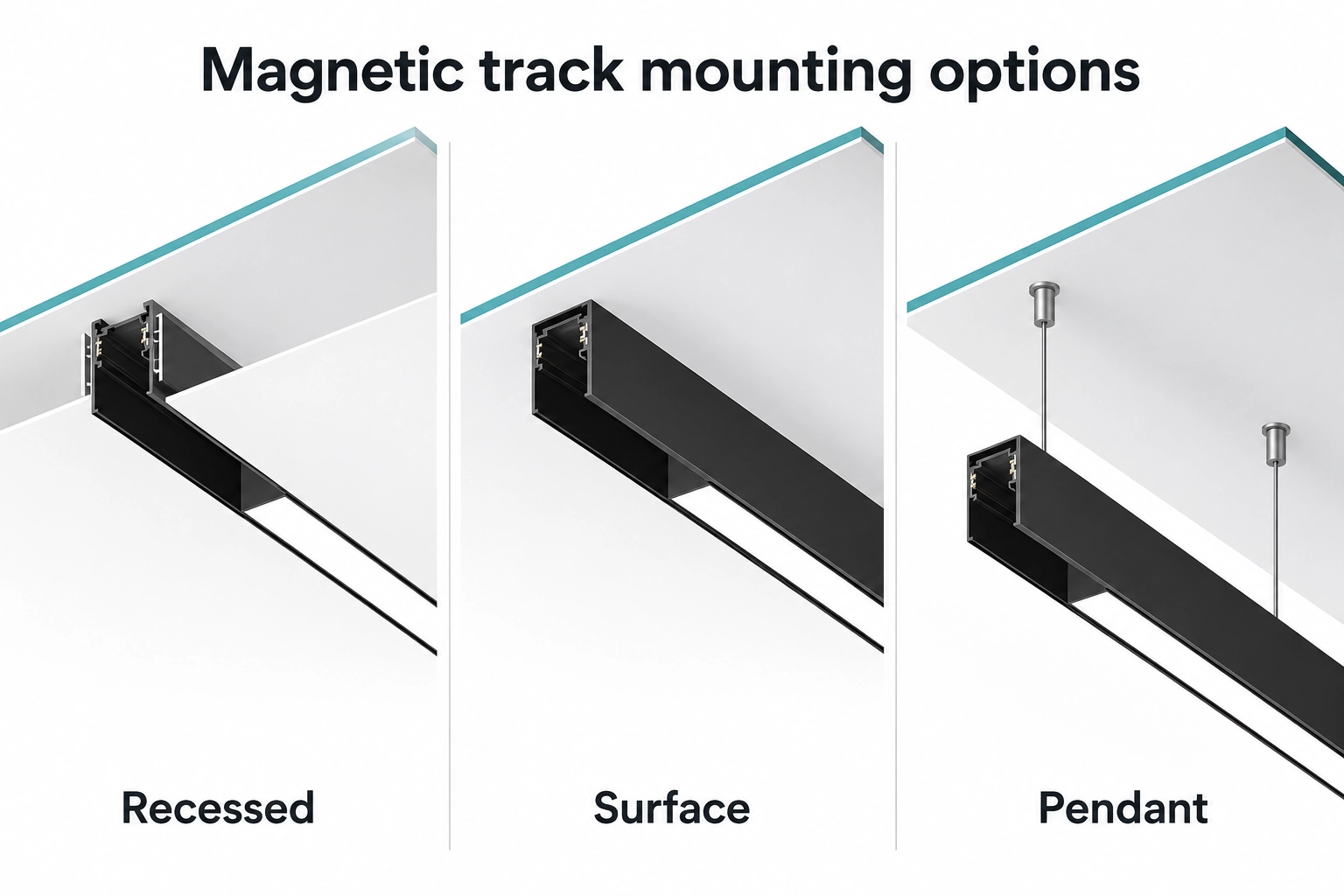

الصورة 2 · محتويات المنتج
- غاطس
- تثبيت سطحي
- معلق

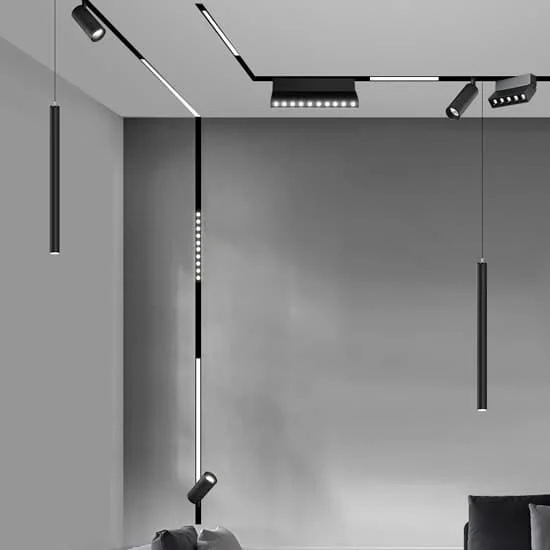

الصورة 3 · تفاصيل المنتج
- تركيب مغناطيسي
- إعادة ترتيب الوحدات وفق الدليل ومع فصل التغذية
- تغذية DC48V
الصورة 4 · تفاصيل المنتج

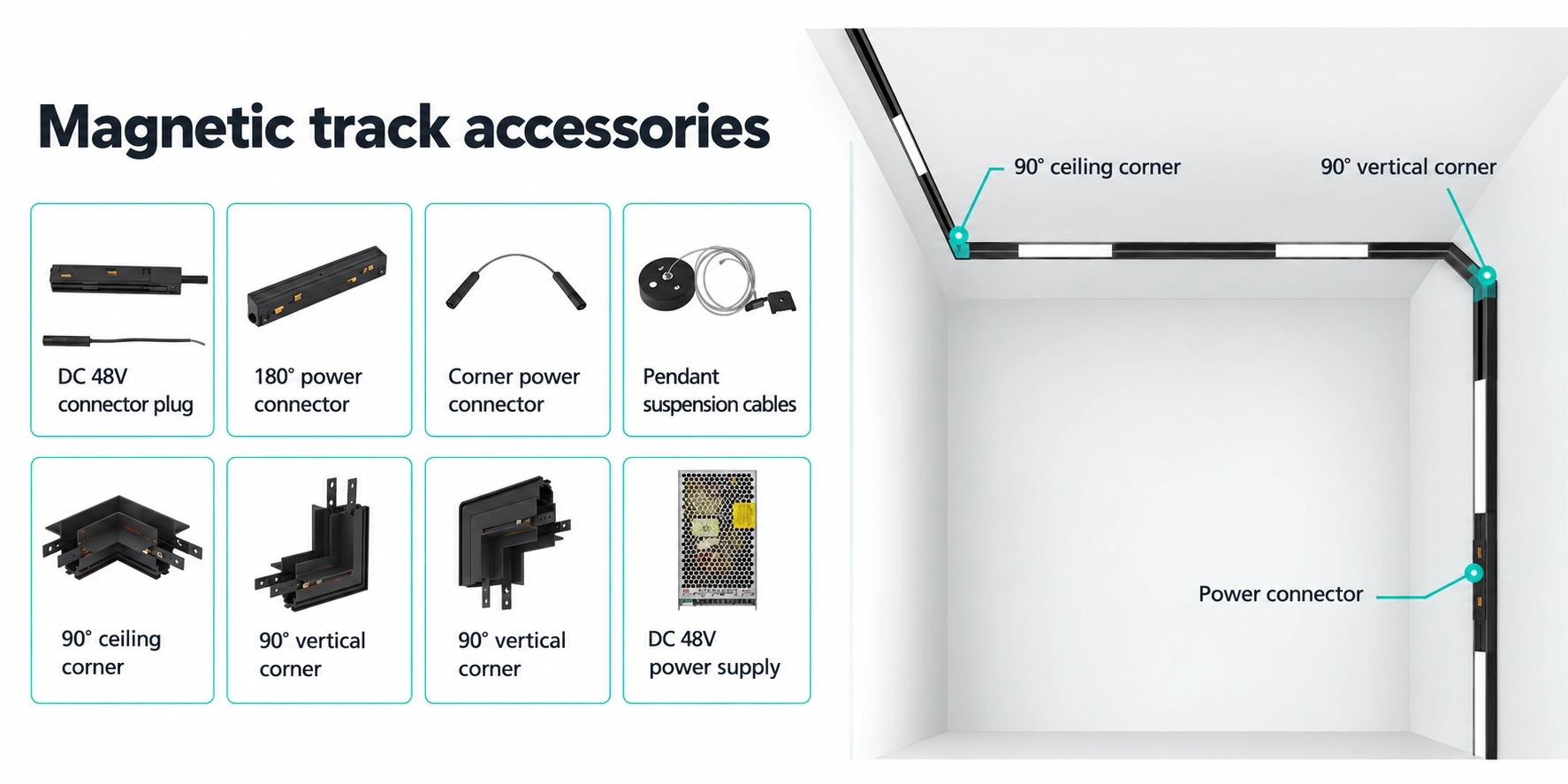

- ملحقات النظام:موصل تغذية DC48V، ووصلة مستقيمة 180°، وموصل تغذية زاوية، وكابلات تعليق.
- وصلات 90° لزوايا السقف وتغييرات الاتجاه الرأسية.
- مزود طاقة DC48V. يوضح المثال أدناه مواضع الوصلات وموصلات التغذية.
الصورة 5 · تفاصيل المنتج
- نظام تغذية DC48V:وحدة إدخال للمسار ومزود طاقة، مع تحديد أطراف L و N و G.
- 1. جهز مجرى بعرض 30–35mm في السقف. يوضح الرسم عمقًا 55mm؛ تحقق من إصدار البروفيل.
- 2. أدخل المسار في المجرى وثبته بالبراغي المحددة.
- 3. غط أجنحة المسار بألواح جبسية وثبتها بالبراغي حسب الدليل.
- 4. نفذ التشطيب الجبسي على الألواح بما يتوافق مع النظام.
