إنارة شوارع SL-H بمزالج فتح ومفصل قابل للضبط

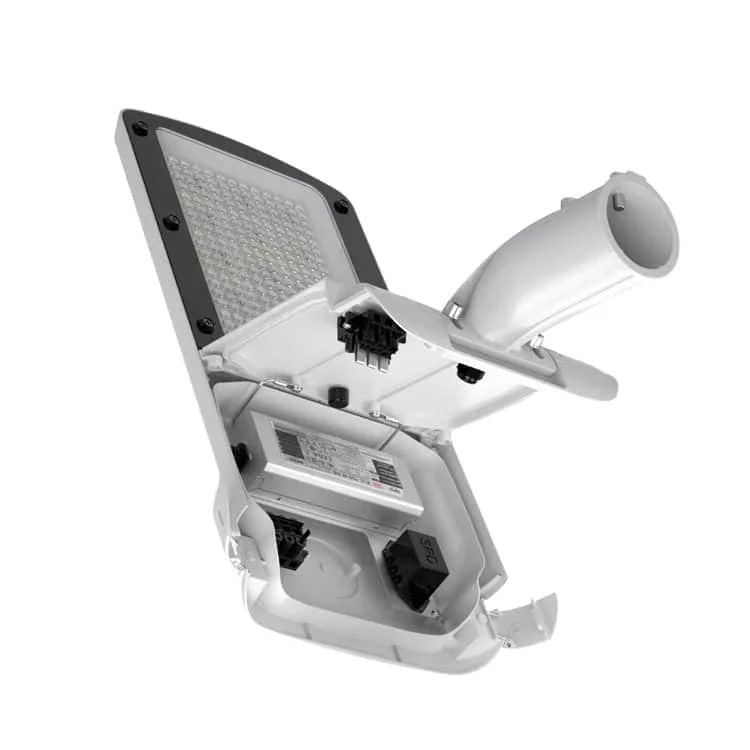

قبل فتح الوحدة، اتبع تعليمات عزل التغذية للموقع. تحقق من الملحقات المشمولة:يمكن طلب خلية ضوئية وتعتيم 0-10V/DALI وفصل عند فتح حجرة الكهرباء. تتيح HOYUWO-SL-H الوصول بمزالج دون أدوات، وضبط المفصل حتى 90°.

  • قطر وصلة العمود:D60–65mm
  • وصول للصيانة دون أدوات:نعم
  • الميل القابل للضبط المعلن:0°/+90°
  • المطابقة المعلنة: CE و RoHS؛ تطلب وثائق الطراز المحدد للتحقق.
  • الضمان: 3/5 سنوات
  • زاوية الحزمة:60°/90°/120°/T2/T3/T4
  • درجات الحماية:IP66 و IK08
  • شرائح LED:Lumileds SMD3030
  • مؤشر تجسيد الألوان: >70
  • معامل القدرة: >0.95
  • التشوه التوافقي الكلي: <15%
  • حماية الجهد العابر:6/10kV
  • درجة حرارة اللون:3000K أو 4000–4500K أو 5500–5700K أو 6000–6500K
  • خيارات الدرايفر:Meanwell/Philips/Sosen/Moso/SUNCOM
  • جهد الدخل: 100-277VAC، ‏50/60Hz
اطلب عرض سعر

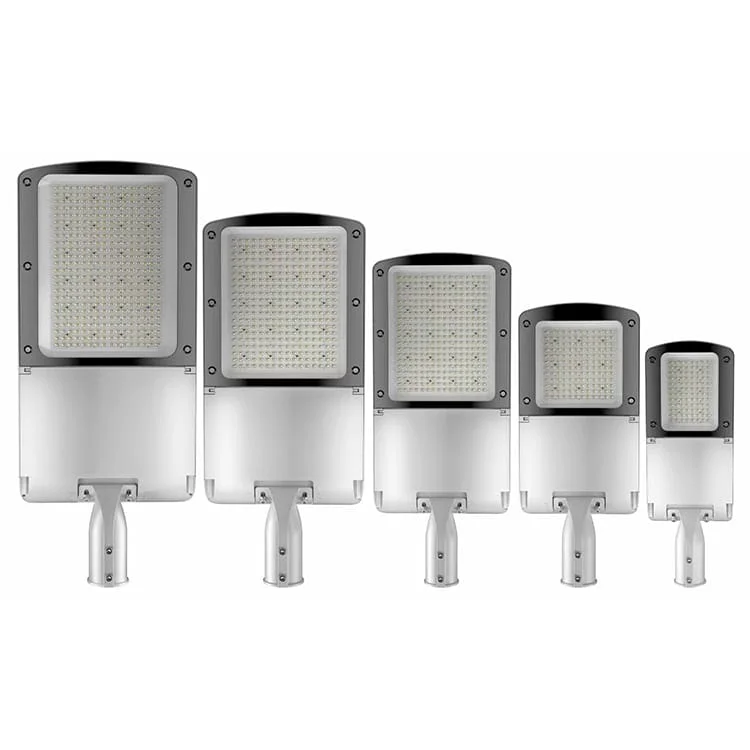

رمز المنتجالقدرةالأبعادالتدفق الضوئيالبيانات الفنية
HOYUWO-SL-50WH50W±5%588x210x110mm6500-7500lmاطلب ورقة البيانات
HOYUWO-SL-100WH100W±5%600x258x110mm13000-16000lmاطلب ورقة البيانات
HOYUWO-SL-120WH120W±5%600x258x110mm15000-18000lmاطلب ورقة البيانات
HOYUWO-SL-150WH150W±5%700x258x110mm19500-22500lmاطلب ورقة البيانات
HOYUWO-SL-180WH180W±5%700x258x110mm22000-24000lmاطلب ورقة البيانات
HOYUWO-SL-200WH200W±5%705x308x110mm26000-30000lmاطلب ورقة البيانات
HOYUWO-SL-240WH240W±5%705x308x110mm28000-32000lmاطلب ورقة البيانات
HOYUWO-SL-300WH300W±5%788x335x115mm39000-44000lmاطلب ورقة البيانات

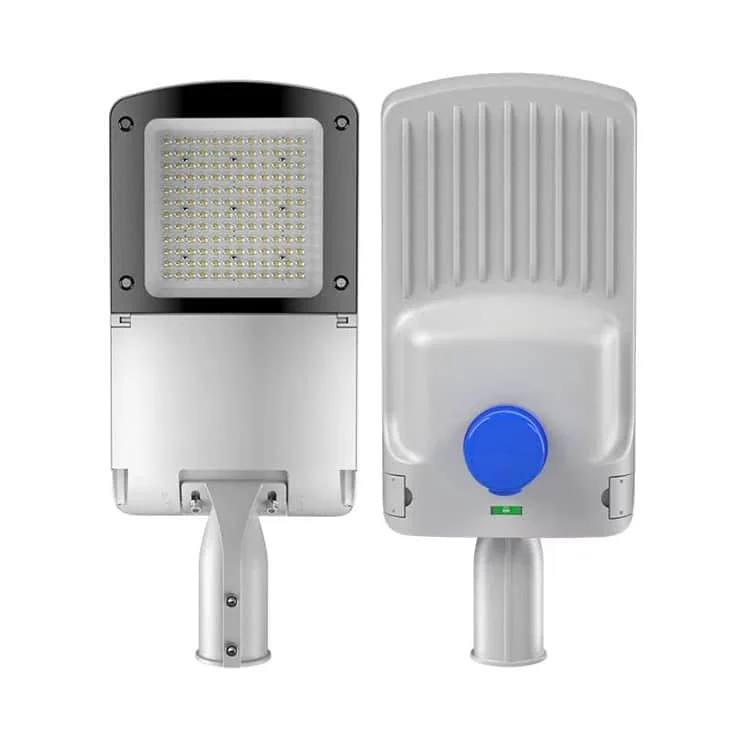

  • خلية ضوئية للتحكم مع ضوء النهار
  • تعتيم 0-10V أو DALI
  • مفتاح فصل بحسب الإصدار

معايير تحديد الطلب

اطلب بيانات الضوء المتجه إلى النصف العلوي للعدسة وزاوية التثبيت المقترحتين. لا يمثل قياس الوحدة الأفقية تلقائياً أداء تركيب مائل.

لاختيار وحدة الإنارة الخارجية، قارن بياناتها الضوئية بأبعاد الموقع وظروف تشغيل المشروع.

جهّز التثبيت والتوصيلات وفق الدليل، مع بقاء التغذية مفصولة أثناء العمل.

كيف تتحقق من التوجيه؟

حدد ميل وحدة الشارع مع هندسة العمود والعدسة ضمن الحساب الضوئي. القدرة على تحريك المفصل حتى 90° لا تجعل كل زاوية مناسبة للطريق؛ راجع الوهج والضوء خارج الطريق وشد المثبتات وفق الدليل.

ما المقاسات التي ينبغي التحقق منها؟

يوضح رسم الموديل أبعاد حيز التركيب ونقاط التثبيت والمساحة المطلوبة للدرايفر.

كيف تربط العدسة بارتفاع الأعمدة وتباعدها؟

لتقييم الاختيار، اربط أبعاد الطريق بالملف الضوئي لهذا الطراز.

منتجات ذات صلة

معلومات الصور بصيغة نصية

الصورة 1 · المواصفات

  • صيانة دون أدوات
  • حجرتا التبريد والكهرباء
  • بهيكل منفصل
