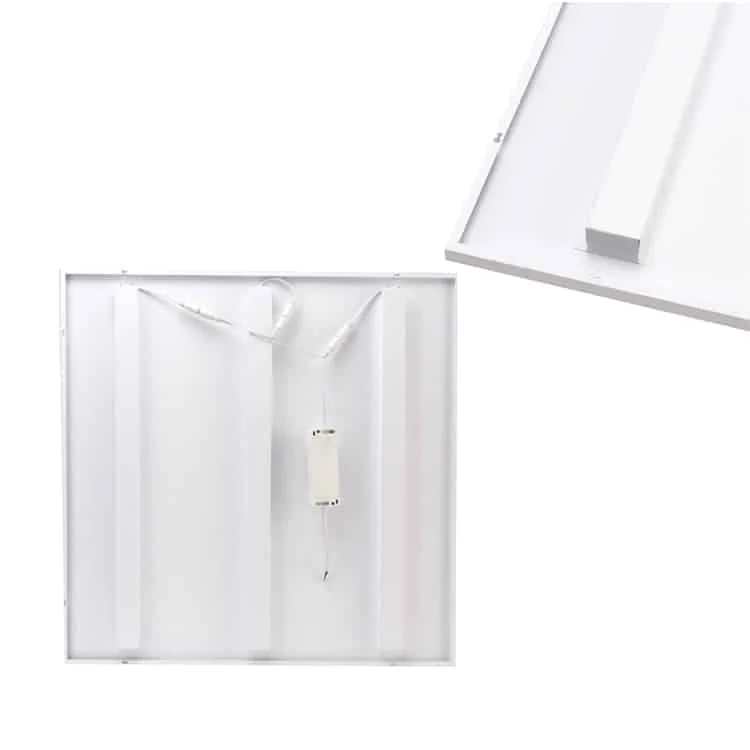

لوحة بشبكة ووحدات ضوئية قابلة للاختيار

الموديل المطلوب	القدرة	الأبعاد	لومن	مؤشر تجسيد الألوان Ra	معامل القدرة	UGR	درجة حرارة اللون	جهد الدخل	البيانات الفنية
HOYUWO-PL6060-40WH	40W±5%	595*595*25mm	3800-4100lm	>80	>0.9	<19	3000K4000K6500K	110/220-240VAC 50/60Hz	اطلب ورقة البيانات
HOYUWO-PL6060-48WH-A	48W±5%	595*595*25mm	4800-5200lm	>80	>0.9	<19	3000K4000K6500K	110/220-240VAC 50/60Hz	اطلب ورقة البيانات
HOYUWO-PL6060-60WH-A	60W±5%	595*595*25mm	6000-6600lm	>80	يُؤكد معامل القدرة قبل الطلب	<19	3000K4000K6500K	110/220-240VAC 50/60Hz	اطلب ورقة البيانات

المواد والتشطيبات

• الجسم والمشتت الحراري: قاعدة معدنية بسماكة 2.5mm-3mm؛ أبيض مطفي قياسي وأسود مطفي اختياري.
• الناشر/الغطاء: بولي ستايرين PS
• العدسة: مقاومة للحرارة المرتفعة، بتوزيع ضوئي متجانس وفق التصميم

وحدة التحكم/درايفر LED

• العلامات: LiFud/Eaglerise/OSRAM/PHILIPS
• جهد الدخل: 220-265VAC، ‏50/60Hz
• معامل القدرة: >0.9
• الكفاءة: أكثر من 88%
• حماية زيادة الجهد:1-2KV
• النوع: تشغيل/إطفاء
• العمر المعلن: >50000 h
• درجة الحماية: IP20
• تذكر البيانات المصدرية علامات CE و ENEC و TUV و CB. أكد الموديل والوثائق الداعمة قبل الطلب؛ ولا تمثل هذه الإشارات شهادة جديدة موثقة باسم HOYUWO LED.
• الضمان: 2/3/5 سنوات

البيانات الضوئية

• شرائح LED: SMD2835
• مؤشر تجسيد الألوان: >80
• الفعالية الضوئية: 100lm/W
• SDCM：<5
• درجة حرارة اللون: 3000K/4000K/6500K

• تعتيم TRIAC/0-10V/DALI
• طقم طوارئ: 30% من القدرة ولمدة ساعة أو ساعتين أو 3 ساعات بحسب الإصدار.
• إصدار سطحي

معايير تحديد الطلب

اطلب حرارة الاختبار ومعيار الحفاظ على التدفق الضوئي عند تقييم ساعات العمر المنشورة.

راجع توافر درايفر بديل وكيفية إخراجه من السقف المستعار ضمن خطة الصيانة.

• الإصدار المدمج هو القياسي، ويستند إلى شبكة السقف المستعار المناسبة وفق تعليمات التثبيت.
• التعليق متاح، لكن تُطلب الكابلات الفولاذية بصورة منفصلة.

تحقق من توافق هيكل السقف مع ارتكاز اللوحة أو تعليقها أو تثبيتها سطحياً. احجز كذلك حيزاً لوضع الدرايفر وصيانته.

يمكن دراسة هذا التكوين للمكاتب وقاعات الاجتماعات والمتاجر الكبرى والمدارس والمستشفيات ضمن تصميم الإنارة التجارية.

نسّق اللوحة مع وحدات السقف عند اختيارها للفصول الدراسية والمكاتب والمتاجر. راجع التوزيع والوهج عند مواقع العمل لتحديد الإنارة العامة.

ما الأبعاد التي تراجعها قبل الطلب؟

قارن الحامل برسم HOYUWO-PL6060-40WH وأبعاده 595*595*25mm. أكد مقاس الإصدار المورّد، ولا تعممه على بقية المجموعة.

كيف تتحقق من توافق اللوحة مع السقف المستعار؟

قارن أبعاد اللوحة الخارجية بشبكة السقف ومواضع ارتكازها. حدّد الإطار والملحقات التي يجب إدراجها في التوريد وفق طريقة التركيب المختارة.

هل تعادل إنارة الطوارئ الإنارة العادية؟

تُحدد قدرة الطوارئ أو تدفقها وبطاريتها ومدتها بصورة منفصلة عن التشغيل العادي. القدرة الاسمية للوحدة لا تصف أداءها في هذا الوضع.

أي نظام تعتيم يجب طلبه؟

اختر الدرايفر والبروتوكول مع نظام التحكم لتكامل التعتيم في المنظومة. واذكر في الطلب التجميعة المتوافقة مع هذا الإصدار المحدد.
