إنارة صناعية UFO بحماية IP65 للتركيب المرتفع

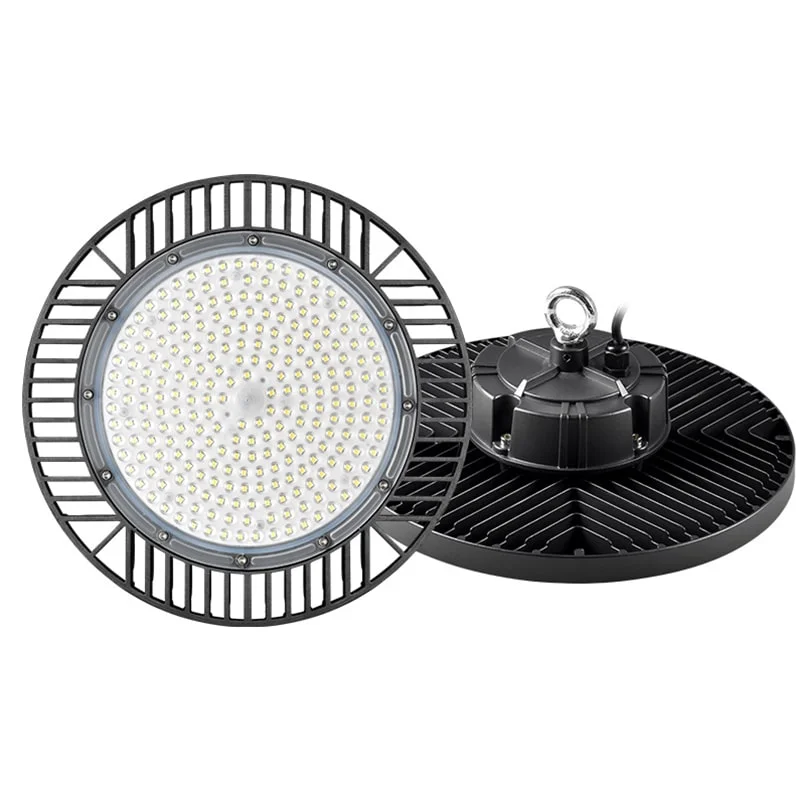

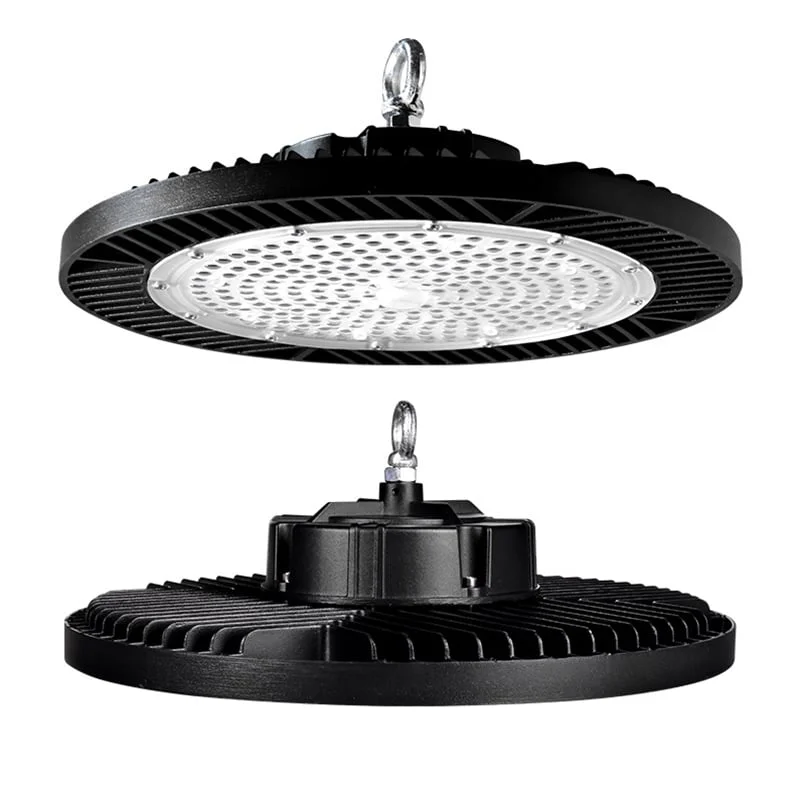

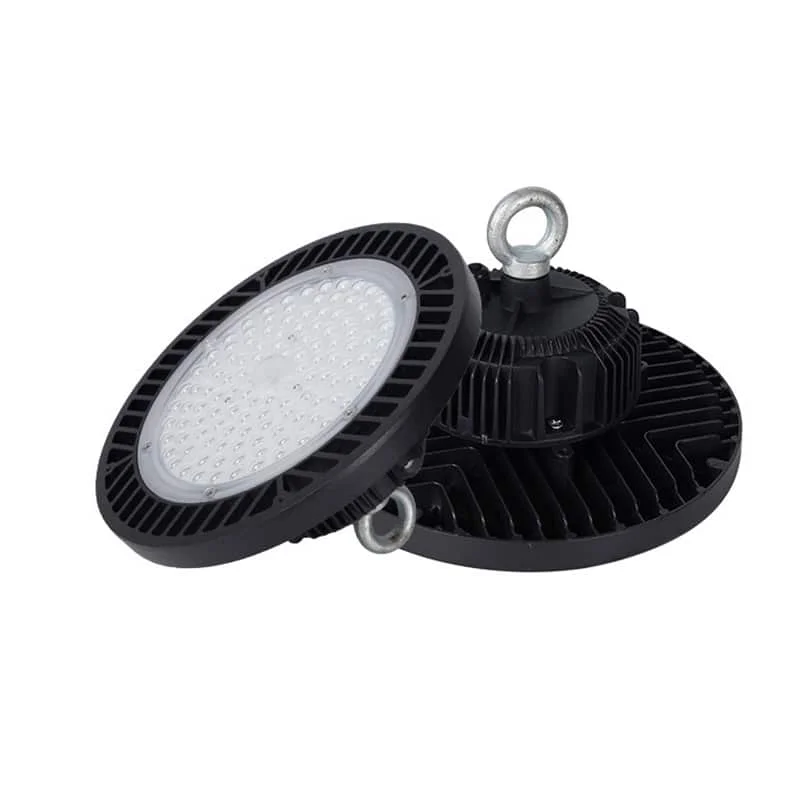

اختيار العدسة والعدد والمواضع للمستودعات والمصانع والصالات يتطلب دراسة ضوئية. تعلن العائلة الدائرية حماية IP65 وخيارات تعتيم. لاستبدال الفلورسنت أو هاليد المعدن، قارن التوزيع والتدفق والاستهلاك. صممت وحدات HOYUWO LED UFO للتركيب المرتفع في المساحات الصناعية والتجارية.
- جهد الدخل: 120-277VAC، 50/60Hz
- معامل القدرة: >0.95
- حماية الجهد العابر:6kV
- التركيب:معلق أو سطحي بحوامل
- درجة الحماية: IP65، مقاومة للماء وفق شروط التركيب
- درجة مقاومة الصدمات IK: IK08
- زاوية الحزمة:60°/90°/120° حسب الاختيار
- العمر المعلن: أكثر من 50000 ساعة
- ضمان المصنع: 3/5 سنوات
- المطابقة المعلنة: CE و RoHS؛ تطلب وثائق الطراز المحدد للتحقق.
- المواد:ألمنيوم مصبوب بالضغط وعدسة PC؛ خيارات تشطيب أبيض أو أسود مطفي
- درجة حرارة اللون:2700–3000K أو 4000–4500K أو 5000–5500K أو 5700–6500K
- شرائح LED:Lumileds SMD3030
- CRI: >70 أو 80
| رمز المنتج | القدرة | الأبعاد | التدفق الضوئي | مقارنة استرشادية | البيانات الفنية |
|---|---|---|---|---|---|
| HOYUWO-HB-70WB | 70W±5% | Ø250*H105mm | 10000-10500lm | مصباح هاليد معدني 200W | اطلب ورقة البيانات |
| HOYUWO-HB-100WB | 100W±5% | Ø250*H105mm | 14000-15000lm | مصباح هاليد معدني 250W | اطلب ورقة البيانات |
| HOYUWO-HB-150WB | 150W±5% | Ø300*H110mm | 22000-24000lm | مصباح هاليد معدني 400W | اطلب ورقة البيانات |
| HOYUWO-HB-200WB | 200W±5% | Ø350*H113mm | 28000-30000lm | مصباح هاليد معدني 750W | اطلب ورقة البيانات |
| HOYUWO-HB-240WB | 240W±5% | Ø400*H115mm | 27000-30000lm | مصباح هاليد معدني 1000W | اطلب ورقة البيانات |
- دعم طوارئ بمدد معلنة ساعة أو ساعتين
- التعتيم: PWM أو 0-10V أو DALI
- عواكس ألمنيوم
للورشة أو الهنجر أو المستودع أو الصالة، قيّم جسم UFO الدائري واختر تكوينًا يناسب النشاط والبيئة.
عند اختيار وحدات لتركيب مرتفع في مصنع أو ورشة أو مستودع، حدّد الرفوف ومواضع العمل. تساعد هذه البيانات في دراسة التوزيع البصري والعدد المطلوب.
نقارن طريقتي التثبيت المصورتين بدليل الإصدار المستلم، ولا نفترض السماح بهما معًا دون تحقق.
معايير تحديد الطلب
اطلب نطاق الحرارة المسموح للوحدة كاملة بما فيها الدرايفر. خذ في الحسبان حرارة المنطقة قرب السقف، فقد تختلف عن الحرارة المقاسة عند الأرض.
قدّم للمختص تيار الاندفاع المعلن للدرايفر ليحدد الدائرة وعدد الوحدات التي يمكن ربطها بها.
راجع قدرة تحمل الحامل ونظام التعليق والوصول للصيانة في التصميم. نفّذ التثبيت والتوصيل وفق دليل الموديل.
س: كيف تحدد التباعد بين وحدات UFO؟
ج: لا يكفي ارتفاع السقف لتحديد التباعد. الأرقام التالية أمثلة من الكتالوج فقط، ويجب إجراء الحساب بملف الطراز الضوئي.
- مثال المصدر:تباعد 12 قدمًا، أي نحو 3.66m، عند ارتفاع 15 قدمًا، أي نحو 4.57m. ليس قاعدة تصميم عامة.
- مثال المصدر:ارتفاع 20 قدمًا، أي نحو 6.10m، وتباعد 15 قدمًا، أي نحو 4.57m. يتحقق بالحساب للمشروع.
- مثال المصدر:ارتفاع 30 قدمًا، أي نحو 9.14m، وتباعد 20–25 قدمًا، أي نحو 6.10–7.62m. يتحقق للموقع المحدد.
نراجع معايير اختيار إنارة صناعية LED.
س: ما التدفق المناسب للوحدة؟ الجدول مرجع استرشادي فقط؛ احسب النتيجة بهندسة المكان والمهمة البصرية والعدسة.
| ارتفاع السقف | تدفق استرشادي لوحدة UFO |
| 3.05–4.57m (10–15 قدمًا) | 10000-15000lm |
| 4.57–6.10m (15–20 قدمًا) | 16000-20000lm |
| 7.62–10.67m (25–35 قدمًا) | 33000-40000lm |
س: ما المقصود بوحدة إنارة صناعية UFO؟
ج: هي وحدة ذات جسم دائري صممت للتركيب المرتفع في المساحات التجارية والصناعية.
ما الأبعاد التي تراجعها قبل الطلب؟
عند الاستبدال نرسل الأبعاد الفعلية بدل تخمينها من القدرة. نراجع المراسي ومداخل الكابل والأجزاء الخارجية. يوضح HOYUWO-HB-70WB أبعاد Ø250*H105mm؛ نطابقها مع الحامل والإصدار المطلوب لأن بقية التكوينات قد تختلف.
هل يكفي ارتفاع المبنى لاختيار وحدة الإنارة الصناعية؟
ندخل الآلات والرفوف وتوزيعها في مخطط العمل. قبل تحديد العدد والقدرة نراجع العدسة، ونحسب الظلال والتجانس بالملف الضوئي. نراعي الصيانة وحرارة المنطقة أسفل السقف والتحكم المتوافق مع ساعات الإشغال.
هل تعادل إنارة الطوارئ الإنارة العادية؟
نقيّم صلاحية إنارة الطوارئ ضمن تصميم المشروع؛ وجود بطارية وحده لا يثبت المطابقة. نطلب مخطط التشغيل وشروط حساب مدة الاستقلالية المعلنة، ونفصلها عن القدرة الاسمية في التشغيل العادي. يحدد تكوين الطوارئ البطارية والمدة والتدفق أو القدرة المتاحة.
أي نظام تعتيم يجب طلبه؟
اختر الدرايفر والبروتوكول مع نظام التحكم لتكامل التعتيم في المنظومة. واذكر في الطلب التجميعة المتوافقة مع هذا الإصدار المحدد.
معلومات الصور بصيغة نصية

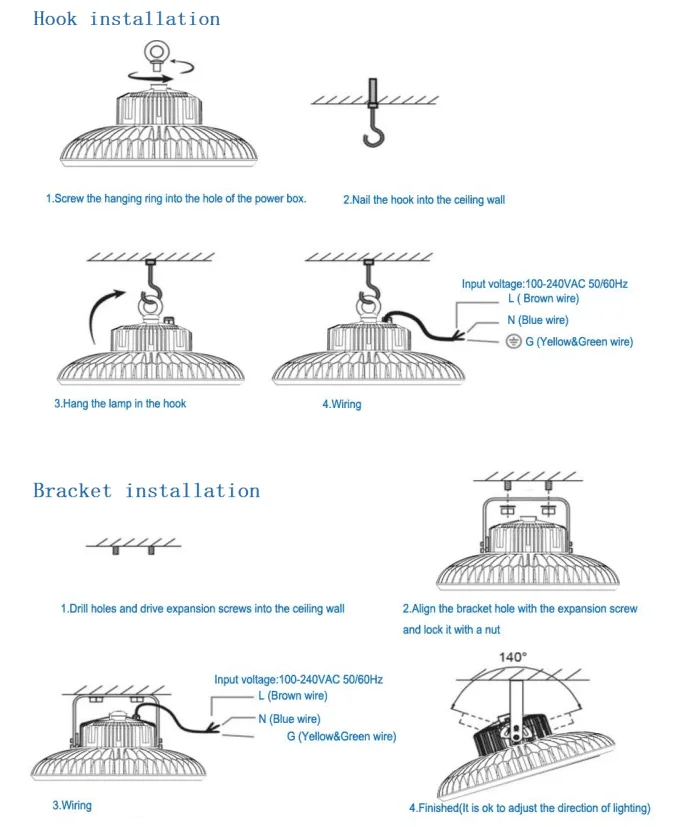

الصورة 1 · التركيب
- تثبيت بخطاف
- 1. ثبت الحلقة في موضعها على الوحدة وفق الدليل.
- 2. ركب خطافًا ومرساة مناسبين لهيكل الدعم.
- جهد الدخل: 100-240VAC، 50/60Hz
- L، سلك بني في الرسم؛ تُراجع علامات الأطراف
- N، سلك أزرق في الرسم؛ تُراجع علامات الأطراف
- G، سلك أصفر وأخضر في الرسم؛ تُراجع علامات الأطراف
- 3. علق الوحدة بالخطاف حسب دليل الطراز.
- 4. ينفذ المختص التوصيل مع فصل التغذية.
- تثبيت بحامل
- 1. جهز نقاط التثبيت والمراسي المناسبة للهيكل.
- 2. حاذ فتحات الحامل مع المراسي
- وشد المثبتات وفق الدليل.
- – L، سلك بني في الرسم؛ تُراجع علامات الأطراف
- 3. ينفذ المختص التوصيل مع فصل التغذية.
- 4. افحص التثبيت واضبط التوجيه ضمن حدود الطراز.
