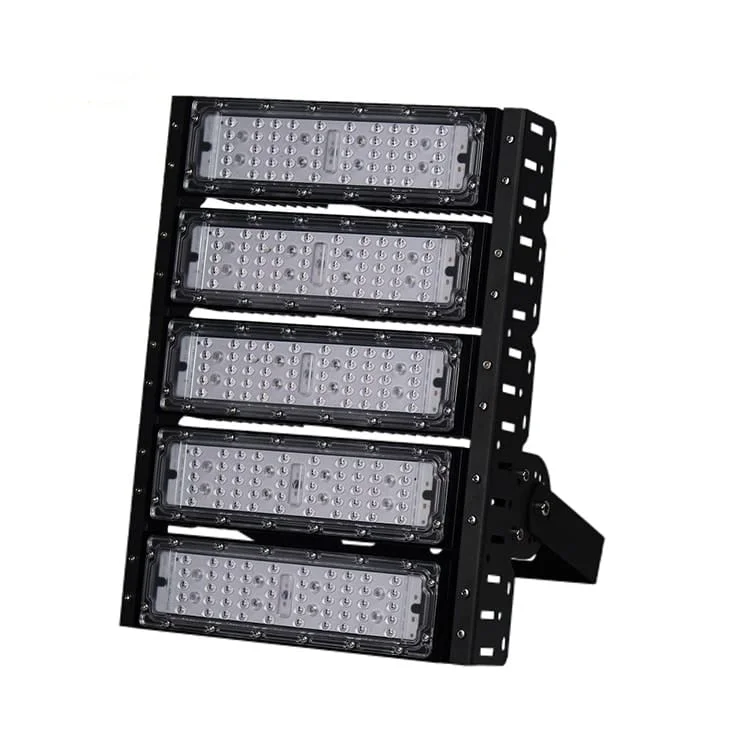

كشاف LED متعدد الوحدات للأنفاق والتركيب المرتفع

راجع شروط الاستخدام ومقاومة البيئة قبل تخصيص الموديل للخارج. تعطي الوحدة المنفردة شكلاً خطياً، وتتيح المجموعة تكوينات من 50 واط للوحدة حتى 600 واط إجمالاً. يمكن دراسة إصدارات 50W-200W للأنفاق؛ ولأبراج الإنارة أو المنشآت الرياضية، تُحدد العدسة والتثبيت من تصميم المشروع.

  • شرائح LED: Philips SMD3030
  • CRI: >70 أو 80
  • درجة حرارة اللون:2700-3000K/4000K-4500K/6000-6500K
  • درايفر LED: علامات متاحة Sosen/Moso/Meanwell/Philips/Suncom
  • جهد الدخل:110-277VAC، ‏50/60Hz
  • الفعالية الضوئية:120-150lm/W
  • درجة حرارة التشغيل:-25/+55℃
  • العمر المعلن: >50000 h
  • ضمان المصنع: 3/5 سنوات
  • المطابقة المعلنة: CE و RoHS و LVD و EMC
  • عدسة غير متماثلة /النوع T2/T3– يوجه الضوء إلى سطح الطريق؛ ويُراجع أثره على سطوع الجدران بالحساب.
  • IP66 + IK10– مقاومة الماء والغبار، ودرجة مقاومة الصدمات المعلنة؛ تُراجع وثيقة الاختبار
  • مقاومة التآكل– هيكل ألومنيوم بطلاء موصوف للاستخدام البحري، واختبار رذاذ ملحي≥500h وفق الوثائق.
  • تصميم خطي أو متعدد الوحدات– يتيح دراسة توزيعات التركيب داخل الأنفاق.
اطلب عرض سعر

رمز المنتجالقدرةالأبعادالتدفق الضوئيارتفاع التركيبمسافة التركيبالبيانات الفنية
HOYUWO-FL-50WM50W±5%75*315*140mm5500-7500lm4-5 m5-6mاطلب ورقة البيانات
HOYUWO-FL-100WM100W±5%156*315*140mm11000-13000lm5-6m6-8mاطلب ورقة البيانات
HOYUWO-FL-150WM150W±5%237*315*140mm16500-19500lm6-7m8-10mاطلب ورقة البيانات
HOYUWO-FL-200WM200W±5%324*315*140mm22000-26000lm7-8m10-12mاطلب ورقة البيانات
HOYUWO-FL-250WM250W±5%399*315*140mm27500-32500lm8-9m12-14mاطلب ورقة البيانات
HOYUWO-FL-300WM300W±5%474*315*140mmالتدفق الضوئي: يُؤكد قبل الطلب9-10m13-15mاطلب ورقة البيانات

  • الجهد:AC 100-277V قياسي /DC 12V-48V مخصص
  • الحزمة:T2 /T3 /T4 غير متماثلة أو متماثلة عند الطلب
  • تغذية طوارئ:2h /3h، بطارية LiFePO₄
  • التعتيم:0-10V /PWM /DALI
  • الحساس: ميكروويف /PIR للتحكم وفق الحاجة
  • التثبيت: جداري/حامل/تعليق
  • علامة خاصة وتغليف مخصص

معايير تحديد الطلب

راجع إحكام علبة التوصيل والموصل وجلاند الكابل بصورة مستقلة. لا تفترض أن حماية IP الخاصة بالهيكل تشمل التوصيلات المركبة تلقائياً.

ادرس اتجاه الحزم والضوء الذي يصل إلى العقارات والنوافذ والطرق القريبة، لتقييم التسرب خارج الهدف مع استضاءة سطح العمل.

  • أنفاق الطرق والممرات السفلية
  • أنفاق السكك الحديدية والأنفاق تحت الأرض
  • أنفاق دخول المناجم، مع خيارات 24V/36V DC مخصصة بعد التحقق من الملاءمة
  • الممرات الصناعية والمماشي المسقوفة

اختَر الإصدار والتوجيه المناسبين لتسليط الضوء على سطح خارجي أو مساحة كبيرة. يجب أن يراجع الحساب تركيز الإضاءة في منطقة العمل المفيدة.

راجع الحامل القابل للتوجيه وإحكام التوصيل والوصول للصيانة قبل التركيب. يُحدد التوجيه النهائي بدراسة ضوئية وفحص موقعي.

كيف تحدد المسافة لتحقيق تجانس الضوء على السطح؟

حدّد المسافة من السطح واطلب الملف الضوئي للعدسة، ثم تحقق من التجانس بمحاكاة أو تجربة ممثلة للموقع.

ما الأبعاد التي تراجعها قبل الطلب؟

قارن الحامل برسم HOYUWO-FL-50WM وأبعاده 75*315*140mm. أكد ملاءمة الإصدار المختار، ولا تعمم مقاساته على تكوينات أخرى للكشاف.

كيف تحدد توجيه هذا الكشاف؟

بعد تحديد الارتفاع والمساحة المطلوبة، راجع عدسة الموديل وضبط الحامل. يحدد الحساب الضوئي زاوية التوجيه المناسبة.

هل تعادل إنارة الطوارئ الإنارة العادية؟

تُحدد قدرة الطوارئ أو تدفقها وبطاريتها ومدتها بصورة منفصلة عن التشغيل العادي. القدرة الاسمية للوحدة لا تصف أداءها في هذا الوضع.

أي نظام تعتيم يجب طلبه؟

اختر الدرايفر والبروتوكول مع نظام التحكم لتكامل التعتيم في المنظومة. واذكر في الطلب التجميعة المتوافقة مع هذا الإصدار المحدد.
