كشافات LED للرافعات البرجية ومواقع العمل الليلي
يمكن دراسة كشاف مرتفع التدفق لإنارة العمل الليلي في الموقع أو من رافعة برجية. يتطلب اختياره لبرج إنارة أو منشأة رياضية أو ساحة خارجية مراجعة العدسة والتثبيت والحماية وفق الموقع. وجّه الضوء إلى منطقة العمل وراجع ما يصل إلى الطرق والمساكن المجاورة.
- شرائح LED: Philips SMD3030
- خيارات CRI: >70 أو 80
- درجة حرارة اللون:2700-6000K
- SDCM：<5
- مزود طاقة LED: علامات متاحة Sosen/Moso/Meanwell/Philips/Suncom
- جهد الدخل:110-277VAC، 50/60Hz
- الفعالية الضوئية:110-130lm/W
- معامل القدرة: >0.95
- التشوه التوافقي الكلي: <10%
- المواد: هيكل ألومنيوم مصبوب بالضغط وزجاج مقسّى وحامل متحرك 180°
- التشطيب: أسود مطفي
- درجة الحماية:IP65
- مقاومة الصدمات:IK08
- درجة حرارة التشغيل:-25/+55℃
- العمر المعلن: >50000 h
- المطابقة المعلنة: CE و RoHS
- ضمان المصنع: 3/5 سنوات
| رمز المنتج | القدرة | الأبعاد | زاوية الحزمة | التدفق الضوئي | البيانات الفنية |
|---|---|---|---|---|---|
| HOYUWO-FL-300WG | 300 واط±5% | Ø367*H379mm | 25° / 60° | 36000-39000lm | اطلب ورقة البيانات |
| HOYUWO-FL-400WG | 400 واط±5% | Ø426*H488mm | 60° | 48000-50000lm | اطلب ورقة البيانات |
| HOYUWO-FL-500WG | 500 واط±5% | Ø426*H488mm | 60° | التدفق الضوئي: يُؤكد قبل الطلب | اطلب ورقة البيانات |
| HOYUWO-FL-800WG | 800 واط±5% | Ø448*H573mm | 60° | التدفق الضوئي: يُؤكد قبل الطلب | اطلب ورقة البيانات |
| HOYUWO-FL-1000WG | 1000 واط±5% | Ø508*H573mm | 60° | التدفق الضوئي: يُؤكد قبل الطلب | اطلب ورقة البيانات |
- تعتيم PWM/0-10V/DALI
- طقم طوارئ
معايير تحديد الطلب
راجع إحكام علبة التوصيل والموصل وجلاند الكابل بصورة مستقلة. لا تفترض أن حماية IP الخاصة بالهيكل تشمل التوصيلات المركبة تلقائياً.
ادرس اتجاه الحزم والضوء الذي يصل إلى العقارات والنوافذ والطرق القريبة، لتقييم التسرب خارج الهدف مع استضاءة سطح العمل.
- إنارة ملعب كرة القدم
- إنارة المستودعات
- إنارة الأبراج العالية
- إنارة الرافعات البرجية
- إنارة ملعب كرة القدم
اختَر الإصدار والتوجيه المناسبين لتسليط الضوء على سطح خارجي أو مساحة كبيرة. يجب أن يراجع الحساب تركيز الإضاءة في منطقة العمل المفيدة.
اطلب دليل الموديل وبياناته قبل تجهيز التركيب، وقارنهما بمخطط التثبيت التالي.
راجع الحامل القابل للتوجيه وإحكام التوصيل والوصول للصيانة قبل التركيب. يُحدد التوجيه النهائي بدراسة ضوئية وفحص موقعي.
ما الأبعاد التي تراجعها قبل الطلب؟
راجع التثبيت باستخدام رسم HOYUWO-FL-300WG وأبعادهØ367*H379mm. افحص كل إصدار آخر بصورة مستقلة لاحتمال اختلاف أبعاده.
كيف تحدد توجيه هذا الكشاف؟
بعد تحديد الارتفاع والمساحة المطلوبة، راجع عدسة الموديل وضبط الحامل. يحدد الحساب الضوئي زاوية التوجيه المناسبة.
هل تعادل إنارة الطوارئ الإنارة العادية؟
تُحدد قدرة الطوارئ أو تدفقها وبطاريتها ومدتها بصورة منفصلة عن التشغيل العادي. القدرة الاسمية للوحدة لا تصف أداءها في هذا الوضع.
أي نظام تعتيم يجب طلبه؟
اختر الدرايفر والبروتوكول مع نظام التحكم لتكامل التعتيم في المنظومة. واذكر في الطلب التجميعة المتوافقة مع هذا الإصدار المحدد.
معلومات الصور بصيغة نصية

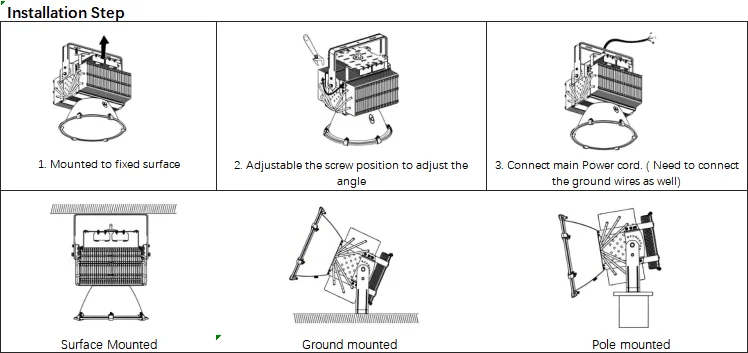

الصورة 1 · مخطط توصيل التركيب
- مرحلة التركيب
- 1. التثبيت على سطح ثابت
- تركيب سطحي
- 2. اضبط موضع البرغي لتحديد
- الزاوية
- تركيب أرضي
- 3. يوصل المختص كابل التغذية الرئيسي و
- موصل الحماية وفق مخطط الوحدة.
- تركيب على عمود
