سبوتات أسطوانية للسقف أو الجدار أو التعليق

تتوافر سبوتات LED أسطوانية سوداء أو بيضاء للمنازل والمكاتب والمتاجر. إلى جانب التثبيت المباشر على السقف أو الجدار، يمكن طلب تعليق بكابل أو قضيب. راجع ملحقات الموديل والمساحة المطلوبة للتوصيل قبل اعتماد طريقة التركيب.

  • التشطيب: أبيض مطفي أو أسود مطفي
  • المطابقة المعلنة: CE و RoHS
  • الضمان: 3/5 سنوات
  • زاوية الحزمة: 60°
  • المواد: جسم ألومنيوم مصبوب بالضغط وغطاء PC
  • درجة الحماية: IP20 للداخل، و IP44 للواجهة الأمامية
  • درايفر LED: خيارات Eaglerise/LiFud/DONE/BOKE، وخلو من الوميض وفق البيانات المعلنة
  • معامل القدرة: >0.5 أو 0.8
  • التشوه التوافقي الكلي: <15%
  • شرائح LED: Bridgelux أو Osram COB، ‏CRI90 و SDCM<5
  • درجة حرارة اللون：2700K-3000K /4000-4500k/ 5700k-6000k
  • العمر المعلن: >50000 h
  • جهد الدخل: 110/220V-240VAC، ‏50/60Hz
اطلب عرض سعر

رمز المنتجالقدرةالأبعادالتدفق الضوئيالبيانات الفنية
HOYUWO-FM-10WB10W±5%Φ75*H130mm900-1000lmاطلب ورقة البيانات
HOYUWO-FM-12WB12W±5%Φ75*H130mm1100-1250lmاطلب ورقة البيانات
HOYUWO-FM-15WB15W±5%Φ95*H150mm1300-1600lmاطلب ورقة البيانات
HOYUWO-FM-20WB18W±5%Φ115*H160mm1800-2100lmاطلب ورقة البيانات
HOYUWO-FM-30WB30W±5%Φ140*H160mm2700-3200lmاطلب ورقة البيانات

  • تعتيم بقطع الطور Triac أو 0/10V أو DALI
  • تركيب معلق

معايير تحديد الطلب

خطط لإمكانية إخراج الدرايفر والوصول إلى توصيلاته بعد إنهاء السقف. راجع حيز الصيانة إلى جانب ارتفاع هيكل الوحدة.

بحسب التثبيت المسموح والعدسة المختارة، يمكن استخدام الموديل للإنارة العامة الداخلية أو لإبراز منطقة محددة.

ثبّت الصفيحة على السقف ببراغٍ مناسبة غير مشمولة في التوريد. يتولى المختص توصيل التغذية بالموصل السريع وفق مخطط الوحدة.

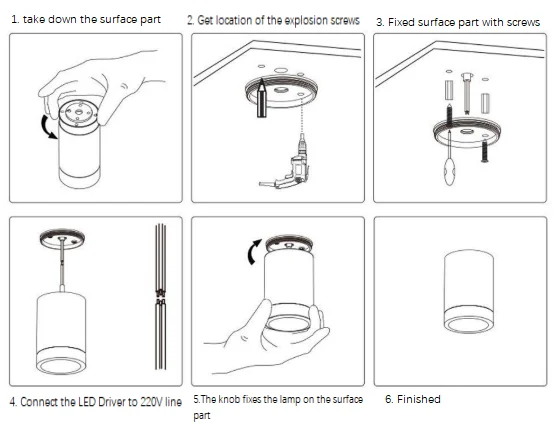

يوضح الرسم التالي تسلسل التركيب.

رسم تركيب السبوتات الأسطوانية السطحية

اجمع الرسم الفني وبيانات الحامل وطريقة الوصول للدرايفر قبل تجهيز التركيب. ينفذ المختص التوصيل وفق إجراء المصنع.

ما الأبعاد التي تراجعها قبل الطلب؟

قارن الحامل برسم HOYUWO-FM-10WB وأبعاده Φ75*H130mm. أكد أبعاد الإصدار المورّد بصورة مستقلة عن بقية المجموعة.

كيف تختار عدسة هذا الداون لايت؟

اربط العدسة بمسافة التركيب والسطح المستهدف. تُركز الحزمة الضيقة الضوء أكثر، لكن ينبغي التحقق من النتيجة بالحساب الضوئي للمشروع.

أي نظام تعتيم يجب طلبه؟

اختر الدرايفر والبروتوكول مع نظام التحكم لتكامل التعتيم في المنظومة. واذكر في الطلب التجميعة المتوافقة مع هذا الإصدار المحدد.

منتجات ذات صلة

معلومات الصور بصيغة نصية

الصورة 1 · التركيب

  • 1. أزل قاعدة التركيب السطحي.
  • 2. حدّد مواضع مثبتات التمدد.
  • 3. ثبّت القاعدة بالبراغي.
  • 4. يوصل المختص درايفر LED بخط 220V وفق مخطط الإصدار.
  • 5. أدر الجسم لتثبيت الوحدة على القاعدة.
  • 6. اكتمل التركيب.
