وحدة سقفية خطية IP66 من سلسلة TP-U بموصل سريع
قبل إنشاء خط إنارة في موقف سيارات أو ورشة أو مستودع، أكد العدد المسموح ربطه وتوافق التثبيت والبيئة مع الموديل. تذكر HOYUWO-TP-U حماية IP66. يتيح الموصل السريع المحكم في الغطاء الطرفي تغذية الخط من إحدى النهايتين ضمن حدود الحمل المسموحة.
اذكر الكمية والتكوين الدقيق المطلوبين للمشروع في طلب عرض السعر.
| الموديل المطلوب | القدرة | الأبعاد | لومن | درجة حرارة اللون | درجة مقاومة الصدمات IK | درجة الحماية IP | التركيب | جهد الدخل | البيانات الفنية |
| HOYUWO-TP-2F2U | 18W | (2ft) L600mm | 2500lm | 3000K,4000K,6500K | IK08 | IP65 | معلق/جداري/سطحي | 100/200-240VAC 50/60Hz | اطلب ورقة البيانات |
| HOYUWO-TP-3F2U | 28W | (3ft) L900mm | 3900lm | 3000K,4000K,6500K | IK08 | IP65 | معلق/جداري/سطحي | 100/200-240VAC 50/60Hz | اطلب ورقة البيانات |
| HOYUWO-TP-4F2U | 36W | (4ft) L1200mm | 5000lm | 3000K,4000K,6500K | IK08 | IP65 | معلق/جداري/سطحي | 100/200-240VAC 50/60Hz | اطلب ورقة البيانات |
الجسم والتشطيب
- الجسم: ABS قياسي. أكد مقاومة البيئة وأداء المادة في الحريق وفق متطلبات المشروع.
- الغطاء: ناشر ضوء من البولي كربونات المصنفر. اطلب بيانات مقاومة التقادم والحريق المعلنة للموديل.
- جلاند الكابل: محكم ضد الماء بمقاس M8-M10
وحدة التحكم/درايفر LED
- درايفر LED: تصميم خطي بتيار ثابت
- جهد الدخل: 110/220-240VAC، 50/60Hz
- التشوه التوافقي الكلي: <15%
- معامل القدرة: >0.9
- الكفاءة: أكثر من 88%
- درجة الحماية: IP20
- تذكر البيانات المصدرية وثائق وعلامات CE و CB و ENEC. أكد الموديل الذي تغطيه والوثائق الداعمة قبل الطلب؛ ولا تُعد هذه الإشارات إثباتاً لشهادة جديدة موثقة باسم HOYUWO LED.
- الضمان: 3/5 سنوات
البيانات الضوئية
- شرائح LED: Bridgelux SMD
- الفعالية الضوئية: 140-160lm/W
- درجة حرارة اللون: 3000K أبيض دافئ؛ 4000K أبيض محايد؛ 6000-6500K أبيض بارد
- LM80
- SDCM:<5%
- كابل معدني للتركيب المعلق
- تعتيم Triac / 0-10V / DALI اختياري
معايير تحديد الطلب
لا تُستنتج المقاومة الكيميائية من درجة IP. حدّد المنظفات التي قد تلامس الوحدة وراجع توافقها مع الحشيات والجسم.
اطلب نطاق حرارة التشغيل للوحدة كاملة، خصوصاً عند الاستخدام في مناطق باردة أو قرب مصادر حرارة صناعية.
ثبّت الوحدة على الجدار أو السقف بحوامل ومثبتات مناسبة، واطلب دليل الموديل لتحديد تسلسل التركيب.
راجع نقاط التثبيت ومسارات الكابلات، واترك مساحة لفتح الوحدة وصيانتها. يتولى المختص التوصيل وفق تعليمات الإصدار المورّد.
- إنارة المتجر
- إنارة موقف السيارات
- إنارة المستودعات
للإنارة الخطية في مواقف السيارات والمستودعات ومناطق الخدمة، قارن حماية الموديل ببيئة الاستخدام. راجع توزيع الضوء وسهولة الوصول لإصلاح المكونات أو استبدالها.
كم وحدة يمكن ربطها؟
اطلب الحد الأقصى لعدد الوحدات أو الحمل الذي تتحمله الموصلات المورّدة. إمكانية ربط الوحدات لا تعني جواز تمديد الخط دون حدود.
ما الأبعاد التي تراجعها قبل الطلب؟
قارن الحامل برسم HOYUWO-TP-2F2U الذي يبين طول L600mm (2ft). تحقق من مقاس الإصدار المورّد بصورة مستقلة عن بقية السلسلة.
ما الذي تقارنه بين هذه الوحدة الخطية والوحدة الحالية؟
قارن التوزيع الضوئي والتدفق والتغذية والتثبيت إلى جانب الطول. تساوي القدرة لا يضمن نتيجة متكافئة بعد الاستبدال.
هل تعادل إنارة الطوارئ الإنارة العادية؟
تُحدد قدرة الطوارئ أو تدفقها وبطاريتها ومدتها بصورة منفصلة عن التشغيل العادي. القدرة الاسمية للوحدة لا تصف أداءها في هذا الوضع.
ما المكونات اللازمة للتحكم الذكي بهذا الموديل؟
حدّد منصة الاستخدام ووحدة التحكم، ثم تحقق من توافق الموديل مع البوابة والدرايفر قبل اعتماد التوريد.
أي نظام تعتيم يجب طلبه؟
اختر الدرايفر والبروتوكول مع نظام التحكم لتكامل التعتيم في المنظومة. واذكر في الطلب التجميعة المتوافقة مع هذا الإصدار المحدد.
منتجات ذات صلة
معلومات الصور بصيغة نصية
الصورة 1 · محتويات المنتج

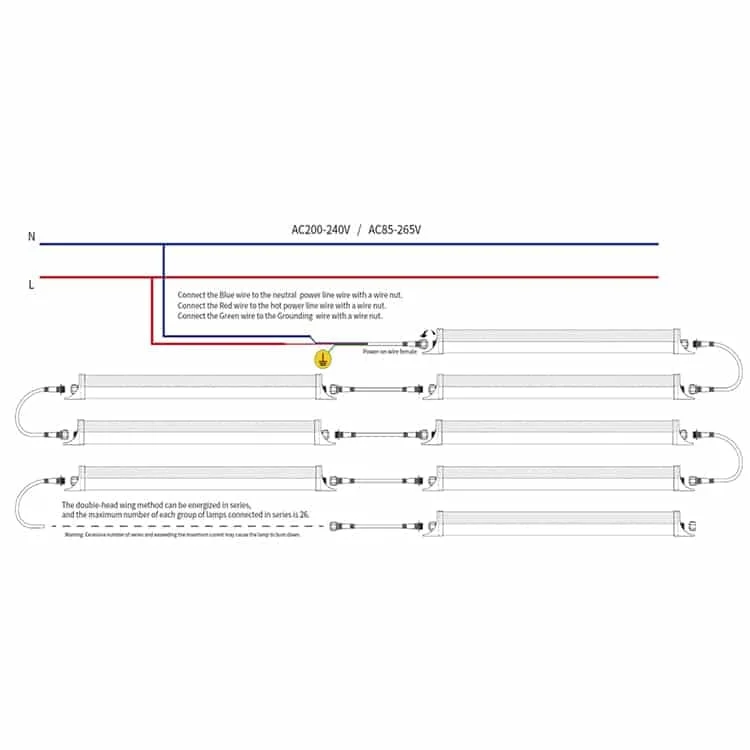

- مخطط توصيل وحدات الإنارة على امتداد الخط؛ التغذية المبينة AC200–240V / AC85–265V.
- يبين الرسم توصيل وحدات الإنارة. حدّد موصل الطور والمحايد والحماية من علامات الأطراف وتعليمات المنتج؛ ولا تعتمد ألوان الرسم وحدها لتوصيل أي منظومة في السعودية أو الإمارات.
- يوضح الرسم الربط بين طرفي وحدات الإنارة.
