تركيب High Bay LED: التثبيت والتوصيل والتشغيل الأولي

بواسطةHOYUWO LED

افحص نقطة الدعم والمنظومة الكهربائية معاً قبل تعليق وحدة High Bay. اجمع الوزن والتثبيت والحماية والتغذية والتعتيم، ولا تفترض أن الخطي والمربع و UFO تتشارك التوصيلات نفسها. ينفذ المختص العمل وفق دليل الطراز بعد فصل التغذية والتحقق من غياب الجهد؛ والرسوم هنا لفهم الأمثلة، وليست بديلاً عن مخطط الوحدة الفعلية.

فحوص تسبق تركيب الإنارة العالية

تحديد ارتفاع الوحدات وتباعدها

القدرة20W-50W50W-100W100W-120W120W-150W150W-200W200W-300W300W-500W
ارتفاع التركيب3-5M5-8M8-10M10-12M12-15M15-18M18M-30M
المسافة بين الوحدات3-5M5-8M8-10M10-12M10-12M12-15M12-15M

راجع زاوية العدسة مع الاستضاءة والوهج والتجانس المطلوبين في التصميم.

الجدول نقطة بداية للتوزيع، وليس أساساً مباشراً للعدد النهائي. تحقق بالحساب من العوائق وتجانس الضوء على المهمة والبصريات المختارة.

ما تكلفة تركيب High Bay؟

يتولى التوصيل مختص مخول. يشمل العرض المراسي والملحقات والوصول والتشغيل الأولي؛ وتتغير التكلفة بحسب المبنى ونطاق العمل، لا بمقارنة عامة بين البلدان.

فحوص التثبيت الأخرى

  • افحص حالة الوحدة واكتمال ملحقاتها.
  • تُحدد الموصلات والحمايات وتوزيع الأحمال وفق التصميم؛ لا تُستخدم العبارة القديمة عن خمس حلقات كتعليمة كهربائية.
  • يُوصل PE عندما تتطلبه فئة الحماية الكهربائية، وليس وفق عدد المصابيح.
  • ثبت الكابلات بالقطع المحددة دون شد على الأطراف أو ثقوب ارتجالية.
  • اتبع مسافات المصنع عن المواد القابلة للاشتعال والأسطح التي تعيق تبديد الحرارة.

توضح الأمثلة ثلاثة أشكال: خطي ومربع ودائري UFO.

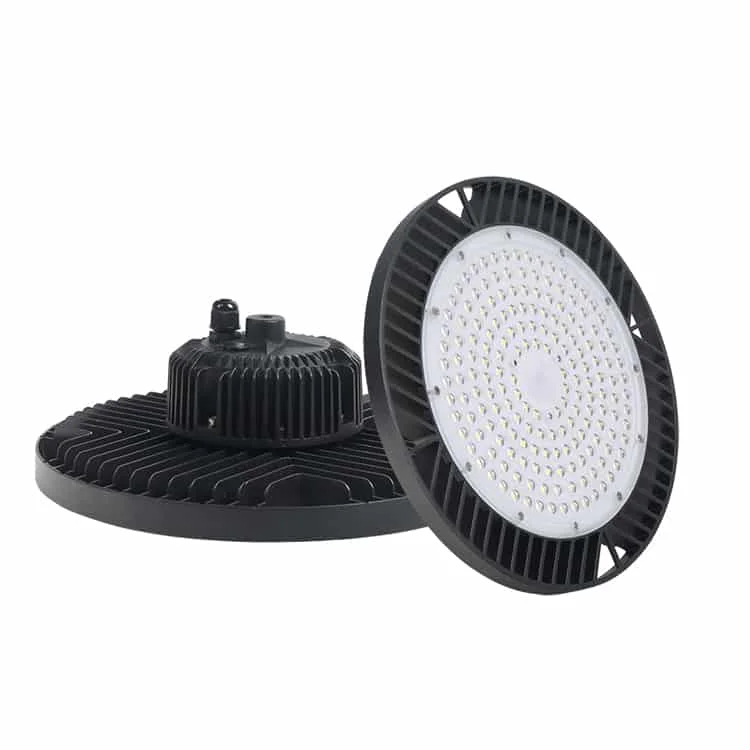

وحدة LED دائرية UFO
وحدة دائرية بخطاف أو حاملة بحسب النسخة. تتضمن الأمثلة 100 و 150 و 200 و 240 و 300 W؛ أكد القدرة وطريقة تركيب الطراز.
وحدة LED صناعية مربعة
وحدة مربعة بخطاف أو حاملة حسب الطراز، مع أمثلة 100 و 150 و 200 W.
وحدة إنارة صناعية خطية
وحدة LED صناعية خطية. قد تدعم السطحي أو المعلق. ترد قدرات 50 و 100 و 150 و 200 و 250 و 300 و 400 و 500 W كأمثلة؛ أكد النسخة والملحقات.

فحص الوصول بعد التركيب

خطط للوصول مع وجود الآلات والرفوف والنشاط الفعلي. يلزم حيز عملي للتنظيف والاستبدال ووسائل مناسبة للعمل المرتفع قبل تحديد نقطة التثبيت.

التخطيط للصيانة قبل التثبيت

خطط تنظيف الوحدة والمزود وفق الدليل وحافظ على التهوية المحددة. راعِ أثر الغبار والحرارة المرتفعة على المجموعة.

طرق تركيب وحدات High Bay LED

ارجع إلى الدليل الخاص؛ فقد تقبل بعض الوحدات المربعة والدائرية التعليق أو الحاملة، بينما يستخدم بعض الخطي كابلات أو تثبيتاً سطحياً. شكل الجسم لا يحدد طريقة عامة لكل الطرازات.

أمثلة تركيب الوحدات الدائرية والمربعة

  1. تركيب معلق:

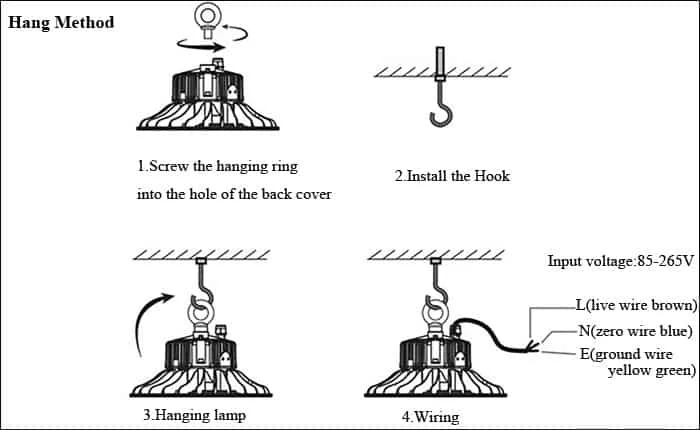

تسلسل مثال التعليقتركيب معلق1234الدخل 85–265 VL: الطور · بنيN: المحايد · أزرقPE: أصفر/أخضر

مرّر الشكل أفقياً للاطلاع على التفاصيل.

  1. تثبيت حلقة التعليق في الفتحة الخلفية وفق الدليل.
  2. تركيب الخطاف المتوافق.
  3. تعليق الوحدة وتأمينها.
  4. التوصيل وفق المخطط المعتمد

يُراجع التركيب وألوان الموصلات في دليل الموديل والمخطط المحلي بواسطة فني مؤهل مع عزل التغذية.

  • بعد فصل التغذية، يراجع المختص قدرة الدعم وتوافق الخطاف والحلقة. يذكر المثال أكثر من 30 kg ومرساة تتحمل أربعة أمثال الوزن، لكن القرار يتبع دليل الطراز والدعم الفعلي، ولا يُعمم هذان الرقمان على أي تركيب.
  • أمّن مجموعة التعليق ضد الانفلات العرضي وفق تعليماتها.
  • نفذ التوصيل بحسب أطراف الطراز ومخططه مع الحفاظ على الحماية المطلوبة.
  • بعد اكتمال الفحوص، تُجرى تجربة التشغيل الأولي.

التثبيت باستخدام حاملة:

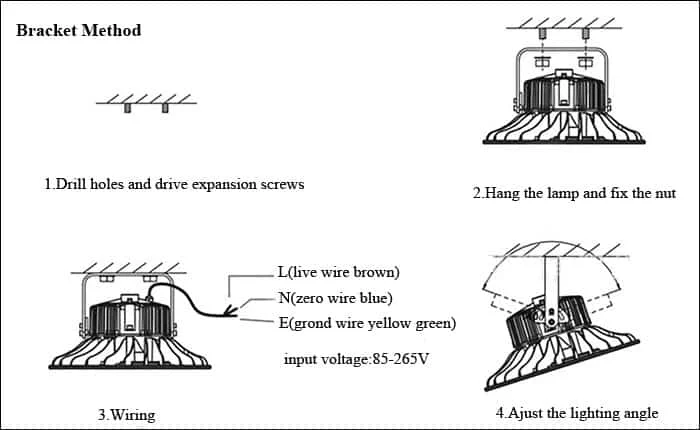

تركيب على حاملةتركيب بحامل1234L: الطور · بنيN: المحايد · أزرقPE: أصفر/أخضرالدخل 85–265 V

مرّر الشكل أفقياً للاطلاع على التفاصيل.

  1. تُجهز الفتحات والمراسي المناسبة لمادة الدعم.
  2. وضع الوحدة وشد الصواميل وفق دليلها.
  3. التوصيل وفق دليل الطراز
  4. ضبط الاتجاه وفق الدليل.

يُراجع التركيب وألوان الموصلات في دليل الموديل والمخطط المحلي بواسطة فني مؤهل مع عزل التغذية.

  • جهز الثقوب والمراسي التي تناسب مادة الدعم.
  • ضع الوحدة وشد الصواميل وفق تعليماتها.
  • بعد التحقق من غياب الجهد، صِل الطور والمحايد والحماية كما يحدد مخطط الطراز.
  • أكمل الفحوص الميكانيكية والكهربائية قبل التشغيل. إذا لم تعمل الوحدة، اعزل التغذية مجدداً قبل تشخيص السبب.

مثال وصلة ملولبة NPT مقاس 1/2 بوصة:

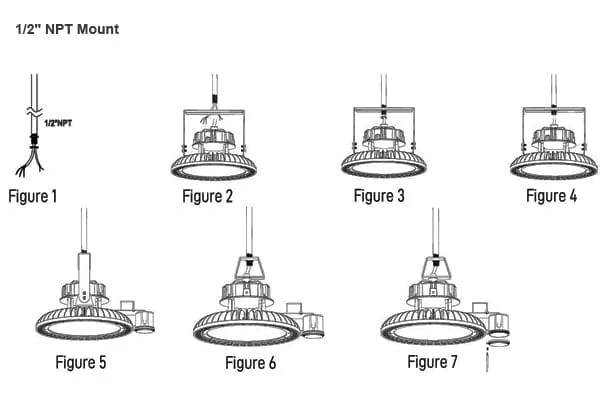

تركيب NPT مقاس 1/2 بوصةتركيب NPT ‏1/2 بوصةشكل 1شكل 2شكل 3شكل 4شكل 5شكل 6شكل 7

يُراجع التركيب وألوان الموصلات في دليل الموديل والمخطط المحلي بواسطة فني مؤهل مع عزل التغذية.

  • تثبيت الحاملة بالوحدة وفق الدليل.
  • فك صامولة NPT مقاس 1/2 بوصة في مثال المنتج.
  • جمع الأنبوب الفولاذي وحوامل التثبيت ثم ربط الصامولة وفق التعليمات.
  • إكمال التوصيل والفحوص المحددة قبل تجربة التشغيل.

الفيديو التوضيحي تابع لـ Lepro ومتاح على YouTube في الرابط https://www.youtube.com/watch?v=mgsmOLr9kpA.

مخطط توصيل وحدات LED الصناعية العالية

مخطط مرجعي لتغذية AC.مخطط تغذية AC123456

مرّر الشكل أفقياً للاطلاع على التفاصيل.

  1. بني
  2. أزرق
  3. أصفر/أخضر
  4. أسود
  5. أبيض
  6. أخضر

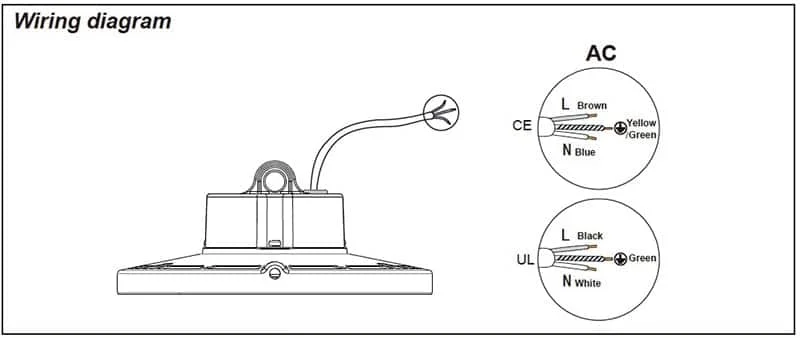

مخطط مرجعي لتغذية AC.

في الرسم الموسوم CE: طور بني، ومحايد أزرق، وحماية أصفر/أخضر.

في الرسم الموسوم UL: طور أسود، ومحايد أبيض، وحماية أخضر.

يُراجع التركيب وألوان الموصلات في دليل الموديل والمخطط المحلي بواسطة فني مؤهل مع عزل التغذية.

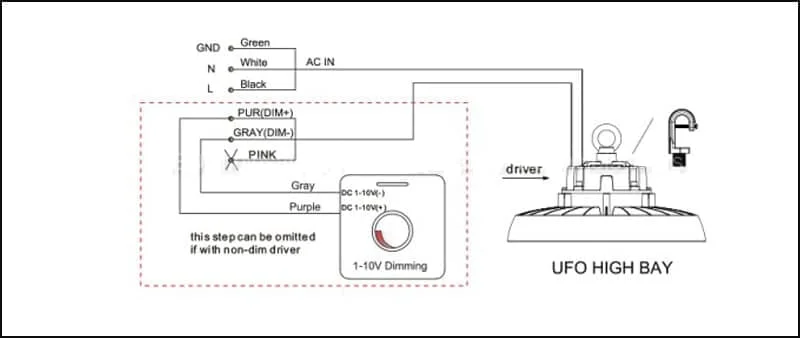

يعرض الرسم تعتيماً 1–10 V بألوان تغذية شائعة في أمثلة أمريكا الشمالية الموسومة UL: حماية أخضر ومحايد أبيض وطور أسود. وجود الرسم أو الوسم لا يثبت وحده شهادة للمنتج.أخضرأبيضأسودACDIM+ بنفسجيDIM− رماديورديرماديبنفسجيدرايفر LEDخيار تحكم بحسب الدرايفرتحكم 1–10 Vوحدة للأسقف العالية

مرّر الشكل أفقياً للاطلاع على التفاصيل.

يعرض الرسم تعتيماً 1–10 V بألوان تغذية شائعة في أمثلة أمريكا الشمالية الموسومة UL: حماية أخضر ومحايد أبيض وطور أسود. وجود الرسم أو الوسم لا يثبت وحده شهادة للمنتج.

لا تنقل هذه الألوان تلقائياً إلى موقع سعودي أو إماراتي. تُراجع الأطراف والدليل والدائرة الفعلية بواسطة المختص؛ فالمخطط الأجنبي لا يحل محل تعريف الموصلات والتحقق من تركيب الموقع.

توضح الصورة بنفسجياً لـ DIM+ ورمادياً لـ DIM− وذكراً لموصل وردي. هذه تسميات الرسم فقط، وليست أمراً لربط أو قطع أو تجاوز أسلاك نسخة أخرى.

استخدم مخطط المزود المركب حصراً. يتولى المختص التوصيل بعد عزل التغذية والتحقق من غياب الجهد.

حدد L و N و PE من دليل الوحدة وفحص الدائرة، ولا تعتمد اللون وحده أو تنقل عكس الأزرق والبني الوارد في المصدر. استخدم أطرافاً وأغلفة مناسبة؛ فالشريط لا يغني عن الاتصال الميكانيكي السليم أو نظام إحكام معتمد. يتبع تعريف الموصلات ومتطلبات الحماية التصميم الفعلي والإجراءات المنطبقة على الموقع.

سجل واضح لكل دائرة

عرف الوحدات والمتحكمات لكل دائرة واحتفظ بأرقامها مع المخطط المعتمد. يسهل ذلك عزل العطل واختيار البديل دون إعادة تفسير رسم عام.

تجهيز العمل قبل إدخال منصة الرفع

نسق منطقة العمل مع حركة الأشخاص والمركبات والآلات، وحدد نقطة العزل ووسيلة الوصول المناسبة. افحص مسار إخراج الوحدة القديمة وإدخال الجديدة قبل البدء. لا تحسم صلاحية التعليق من مظهر السقف؛ تُراجع المراسي والدعم مع المسؤول المختص.

اختبار التحكم وتوثيق نتيجة القبول

بعد الفحوص الكهربائية والميكانيكية المقررة، تحقق من التشغيل والإطفاء والتعتيم والحساسات والعودة بعد فقد التغذية حيث تنطبق. سجل الطراز والدرايفر والإعدادات وأي ملاحظة قبل التسليم. هذه النتيجة المرجعية تساعد على تمييز تغير الإعداد من عطل القطعة لاحقاً.

التشغيل الأولي أكثر من ظهور الضوء. يتولى المسؤول المختص فحص التثبيت والوصلات والحماية وتخفيف شد الكابلات والتعتيم وفق التصميم والدليل. تسجل المواقع والإعدادات والطرازات للصيانة، وعند العطل تُعزل التغذية قبل البحث عن السبب. بهذه الوثائق يصبح القبول والخدمة اللاحقة قابلين للتحقق.
