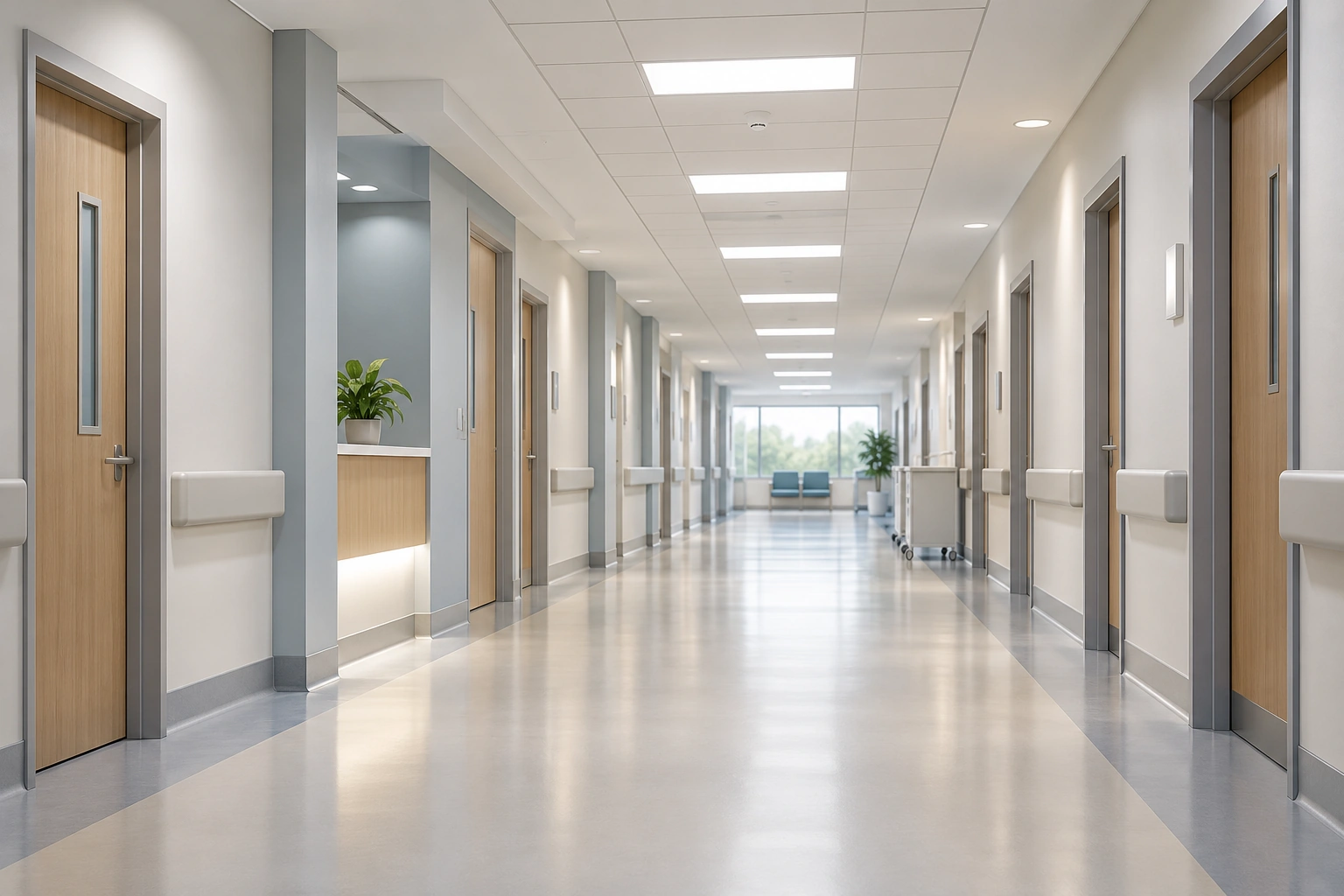

إنارة ممرات المستشفيات: مشاهد الاستخدام والرؤية والسلامة

ابدأ من حركة المرضى والعاملين والزوار وما يستمر من خدمات ليلاً. في مستشفى بالسعودية أو الإمارات، تنسق الإنارة مع التصميم الكهربائي والسلامة من الحريق وبروتوكولات المنشأة. أرقام هذه الصفحة أمثلة للمراجعة، وليست مواصفة سريرية عامة. افحص التوجيه والرؤية من النقالة والانتقال بين المناطق، ثم حدد الأجهزة والمشاهد مع المسؤولين عن التشغيل والرعاية.

افحص الضوء أثناء المشي ومن النقالة

جرب المسار من منظور شخص ماشٍ وآخر مستلقٍ أثناء النقل. قد يظهر مصدر كان خارج مجال رؤية الماشي مباشرةً في مجال نظر المريض نحو السقف. أدخل هذا الفرق في اختيار البصريات وضبط الأجهزة، مع مراجعة الانعكاس والإشارات والانتقال بين المناطق.

مستندات المشروع قبل جداول اللوكس

تجمع الجداول التالية مقترحات المادة الأصلية ولا تحدد حدوداً قانونية محلية. يجب أن تسمي وثائق المشروع المراجع والإصدارات المطبقة على المنشأة الصحية. تحتفظ المراجع الصينية والبريطانية والأمريكية والأوروبية المذكورة أدناه بأصلها الأجنبي؛ لا تكفي الإشارة إليها لتثبت قبول الحل لدى الجهة الصحية أو الدفاع المدني في بلد المشروع.

• GB 50034-2013 — مرجع صيني ورد في المصدر
• JGJ 16-2008 — مرجع صيني ورد في المصدر
• CIBSE SLL Code for Lighting — مرجع بريطاني
• IES Lighting Handbook — مرجع من أمريكا الشمالية
• EN 12464-1:2021 — مرجع أوروبي

أمثلة الاستضاءة باللوكس وليست حدود قبول محلية

المنطقة	القيمة المرجعية في المصدر (lx)	مقترح المصدر (lx)	ملاحظات المقارنة
ممرات أجنحة التنويم والمكاتب المعتادة	100 lx	150–200 lx	مثال للحركة والراحة البصرية يحتاج إلى تحقق ضمن المشروع.
الممرات الرئيسية للطوارئ والعناية المركزة والمناطق التشغيلية	150 lx	200–300 lx	مثال لرؤية الأشخاص والمعدات والإشارات، ولا يثبت أداءً سريرياً.
السلالم ومسارات الخروج أثناء التشغيل العادي	75 lx	100–150 lx	لا يحل هذا المثال محل متطلبات إنارة الطوارئ.
مشهد الخدمة الليلية	10–30 lx	50 lx	مثال للجولات الليلية؛ راجع وضوح الرؤية والضوء المتسرب إلى غرف المرضى.

درجة حرارة اللون CCT وتجسيد الألوان CRI

تجربة مظهر اللون حسب منطقة الاستخدام:

• الممرات المعتادة: 3500K–4500K (مظهر أبيض محايد في مثال المصدر)
• الطوارئ والعناية المركزة: 4000K–5000K ، كمقترح من المصدر يحتاج إلى اعتماد المنشأة
• المشهد الليلي: 2700K–3000K ، مثال يراجع مع الفريق المسؤول عن الخدمة الليلية

ميز بين ما يكفي للتنقل وما تتطلبه مهمة الرعاية، وأكد ذلك مع الفريق المختص. لا يعد CRI≥80 وحده ضماناً للتعرف السريري على الجروح أو الدم أو اختلاف درجات لون البشرة.

تجانس الاستضاءة: U0 = الحد الأدنى ÷ المتوسط

لمراجعة التباين، تورد المادة قيمة إرشادية U0≥0.5 ؛ وهي لا تكفي وحدها لاعتماد التصميم. وتذكر للجدران استضاءة ≥ 50 lx تراجع مع مواقع الإشارات وتباينها وقابليتها للقراءة.

التحكم في الوهج

قارن أجهزة تحد من الوهج مثل البانل ذي الناشر والأجهزة الشبكية والداونلايت المناسب. راجع الهدف UGR ≤ 19 في الترتيب الفعلي ونقاط المشاهدة المحددة؛ الاسم التجاري للجهاز لا يثبت تحقيقه.

إنارة السلامة والطوارئ

• حدد مع المختصين متطلبات الإخلاء والحريق التي تنطبق على المستشفى في جهة ترخيصه. الإحالة الإيطالية القديمة إلى UNI EN 1838 وقيمة 1 lx في سياقها لا تعد شرطاً عاماً للسعودية أو الإمارات؛ يجب الرجوع إلى وثائق المشروع والجهات المحلية المختصة.
• حدد مستوى الطوارئ والمناطق الواجب تغطيتها وطريقة التحقق وفق المراجع المعتمدة للمنشأة. لا تحول قيمة أجنبية وردت لتجهيزات الإطفاء أو اللوحات إلى حد ينطبق على كل موضع في الممر.
• تحتاج مدة التشغيل الاحتياطي وتغذيته واستمرار الخدمات العلاجية إلى تنسيق لكل منطقة. الزمن الوارد في مثال إسباني لا يثبت التزاماً عاماً للمستشفيات الخليجية. افصل إنارة الإخلاء عن استمرارية المعدات والخدمات الطبية، مع تحديد كيفية انتقال كل نظام إلى التغذية الاحتياطية.

السلامة الكهربائية والتركيب

• ارتفاع التركيب المقترح في المصدر: ≥ 2.5 m (مع نطاق إرشادي 2.6–2.9 m فوق الأرضية)
• تذكر المادة ≤4Ω لمقاومة التأريض و ≥1MΩ للعزل. لا تعتمد هذين الرقمين كحدين عامين للمستشفى؛ يحدد التصميم الكهربائي والفحص القيم وطرق القياس المناسبة للمنشأة ونوع بيئاتها.
• يرتبط V0 بتصنيف مادة الغلاف، ولا يثبت وحده سلامة جهاز الإنارة أو الكابلات كاملةً. راجع مستندات المكونات والتجميع ومتطلبات التركيب مع المختصين.
• التحكم في مجموعات: من 3 إلى 5 أجهزة للمجموعة في المثال ، مع تعتيم أو مشهد ليلي عندما يدعم النظام ذلك
• نسق تغذية السلامة والبطاريات والتكامل مع الأنظمة الأخرى وفق التصميم الكهربائي وخطة تشغيل المستشفى.

• تحقق من الاستضاءة والتجانس باستخدام الهندسة الفعلية. المسافة 2.0–2.5m الواردة في المصدر اقتراح وليست ضماناً لغياب مناطق مظلمة بين الأجهزة.
• يحتاج هدف UGR≤19 إلى حساب وفق الترتيب ومواضع المراقبين المعتمدة. لا يضمن ملصق على المنتج تحقيقه في جميع التركيبات.
• يصف Ra≥80 تجسيد الألوان العام؛ لا يكفي منفرداً لإثبات ملاءمة الجهاز لملاحظة أو إجراء طبي.
• راجع الوميض وخصائص الطيف، دون استنتاج فائدة علاجية من وصف تجاري.
• حدد منظومةإنارة السلامة وفق اشتراطات الحريق والإخلاء المطبقة على المنشأة.
• استخدم تحكماً بحسب المناطق لتنفيذ المشاهد النهارية والليلية المعتمدة
• السلامة الكهربائية بمواد وتأريض وحمايات مناسبة للجهاز وطريقة تركيبه
• اختر أسطحاً ووصلات يمكن تنظيفها وفق بروتوكول المنشأة. لا تنسب للجهاز خاصية مضادة للبكتيريا دون أدلة اختبار تخص المنتج والادعاء المحددين.

التحكم واستهلاك الطاقة

(1) تنظيم مشاهد الإنارة

• التشغيل بالمستشعرات: يمكن لمستشعرات الإشغال وضوء النهار خفض التشغيل غير الضروري. لكن يجب أن تحافظ البرمجة على الرؤية اللازمة للحركة والرعاية، وألا تفترض خلو المنطقة لمجرد عدم رصد حركة كافية.
• مثال لجدولة المستويات: تقترح المادة 150–200 lx نهاراً و 30–50 lx في المشهد الليلي؛ يعتمد الفريق المسؤول مستوى كل منطقة حسب استخدامها.
• DALI أو 0–10V كخيارات للتحكم: تتيح التعتيم عندما يتوافق الدرايفر ووحدة التحكم والتوصيل والإعداد.

---

(2) مراجعة كفاءة التشغيل

• عند ذكر عمر ≥50,000 ساعة، اطلب ظروف التقييم والأداء المتوقع للجهاز بما فيه الدرايفر. لا يلغي العمر الاسمي الفحص والصيانة أو الحاجة إلى قطع غيار.
• الفعالية الضوئية: تورد المادة أجهزة بقيمة ≥ 100 lm/W كمثال للفعالية؛ يتأثر الاستهلاك أيضاً بالقدرة والتوزيع وساعات التشغيل والمشاهد.
• لا تثبت CCT أو عبارة عامة عن ضوء أزرق أقل أثراً علاجياً أو تأثيراً محدداً في الإيقاع اليومي. اضبط الوقت والمستوى والمشهد حسب احتياجات المنشأة، دون وعد بنتيجة طبية غير مثبتة.

عند فحصإنارة الممر ، راجع مشاهد التحكم وقراءة الإشارات والانعكاسات والانتقال بين المستويات. اختبر مواضع الاستخدام الحقيقية، ومنها رؤية السقف عند نقل شخص مستلقٍ على نقالة.

نسق المشاهد الليلية مع الخدمات المستمرة

حدد ما يستمر من أنشطة ليلاً ومن يملك تشغيل كل مشهد قبل ضبط الجدول الزمني. اتفق مع فريق المستشفى على استعادة الإعدادات بعد الصيانة. يدرس الوفر ضمن استمرارية الاستخدام ووظائف السلامة؛ لا يفترض أن المنطقة خالية اعتماداً على الساعة وحدها.

أجهزة LED المرشحة لممرات المستشفيات

(1) عائلات أجهزة الإنارة

• بانل LED غاطس (3000K–4500K نطاق مقترح بالمادة)؛ راجع الناشر والفوتومترية والوهج للممر المطلوب
• وحدات إنارة خطية لتكوين خطوط ضوئية؛ يتحقق التجانس في الترتيب الفعلي
• داونلايت وأجهزة شبكية للحد من الوهج للإنارة الموضعية وفق البصريات والتركيب المعتمدين

بانل LED بإضاءة خلفية 600×600 بقدرة 36W–60W

وحدة LED خطية عصرية قابلة للتعتيم بطول 4ft أو 8ft

داون لايت LED تجاري منخفض الوهج UGR<19

---

(2) إنارة مساعدة وتوجيه

• وحدة غسيل جدران لإبراز جدار أو إشارة باتجاه ومستوى ملائمين
• أجهزة إرشاد منخفضة التركيب عند إدراجها في مشهد ليلي يناسب حركة الممر
• إشارات مضيئة LED مع التحقق من وضوحها ووظيفتها وفق متطلبات الإخلاء.

اطلب خيارات أجهزة لمراجعتها مع فريق المشروع

استبدال الجهاز دون تعطيل مسار النقل

حدد مع إدارة المنشأة طريقة الوصول للصيانة وتوقيت العمل وتأمين المسار أثناءه. اختر مكاناً للدرايفر يمكن خدمته وفق إجراءات المستشفى، وسجل الأكواد والبدائل المعتمدة. سهولة الاستبدال جزء من استمرار الخدمة، وليست مجرد تقليل زمن فك الغطاء.

طابق مواد السطح مع بروتوكول التنظيف

أرسل للمورد مواد التنظيف المستخدمة وطريقة التطبيق وتكراره، واطلب بيان التوافق للناشر والجسم والحشيات. لا تستنتج مقاومة المطهرات من تصنيف IP وحده. نسق القرار مع فريق مكافحة العدوى والصيانة، مع إبقاء أي ادعاء صحي مرتبطاً باختبار يخص المنتج.

اعتمد الحل بحسب مهام المستشفى ومسؤوليات التشغيل المتفق عليها، لا من جدول عام للواط أو اللون. تحقق عند التسليم من الطوارئ واستمرار الخدمة في كل منطقة، وسجل المستويات والمشاهد المقبولة. يتيح هذا السجل للصيانة استعادة الأداء بعد تغيير جهاز أو تعديل التحكم.

للبدء في تحديد المراجع ذات الصلة، راجع مرفقات التراخيص الصحية لدى وزارة الصحة السعودية، ومنها الرسوم الفنية والهندسية للمستشفيات ، وكذلك بوابة إرشادات المنشآت الصحية لهيئة الصحة بدبي بحسب نطاق مشروعك.
