إنارة ملاعب كرة القدم: التصميم حسب الاستخدام والبث

قد يستخدم ملعب حي في الرياض للتدريب مساءً، ثم يستضيف مباراة تحتاج إلى تشغيل الملعب كاملاً. أما ملعب البث التلفزيوني فتضاف إليه متطلبات الكاميرات والجهة المنظمة. حدد مستوى الخدمة أولاً، ثم اختر توزيع الأجهزة وبصرياتها. الأعداد والرسومات التالية أمثلة لقراءة التصميم، وليست حساباً معتمداً لملعبك أو دليلاً على مطابقته لمتطلبات المنافسة.

جهز رفعاً للموقع يبين حدود اللعب والمدرجات وارتفاعات التركيب والاستخدام المتوقع. تعطي الأبعاد التالية تصوراً لحجم الأمثلة، لكنها لا تحدد عدد الكشافات ولا تغني عن مقاسات المسابقة المطلوبة. يعتمد التصميم النهائي على الهندسة الفعلية وبيانات الأجهزة ومعايير الأداء المعتمدة.

• ملعب كرة قدم خماسي (أبعاد توضيحية: طول 40m وعرض 20m؛ يتحقق من متطلبات النشاط الفعلي.)
• ملعب كرة قدم سباعي (أبعاد توضيحية: طول 65m وعرض 45m؛ ليست مقاساً موحداً لكل المسابقات.)
• ملعب كرة قدم 11 لاعباً (أبعاد المثال: 105m × 68m. تذكر المادة أيضاً 105–110m × 68–75m؛ يراجع مقاس الملعب المقرر للمنافسة قبل التصميم.)

وصف الصورة والنص الظاهر فيها

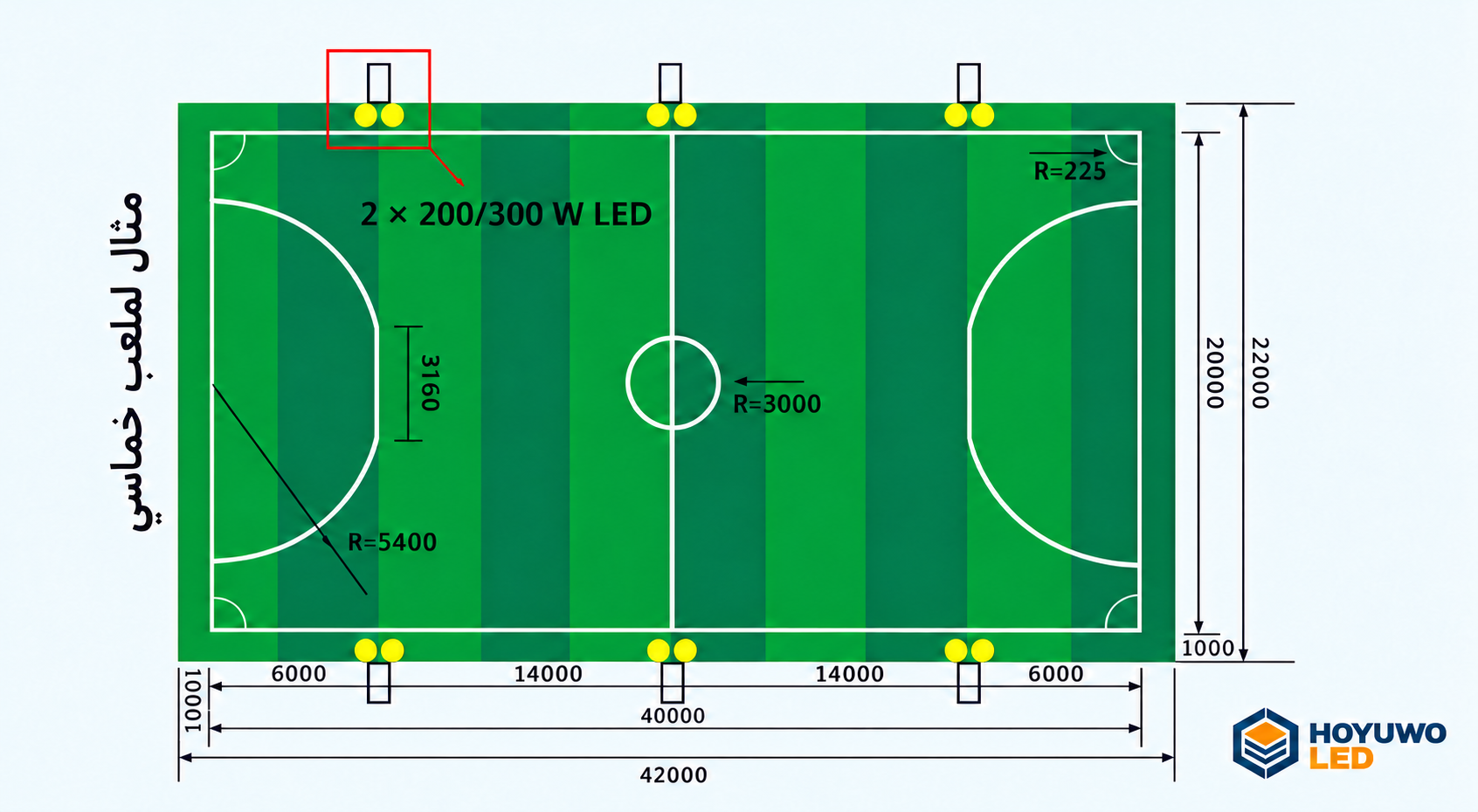

• مثال ملعب خماسي.
• ترميز الأجهزة في الرسم: 2 × LED 200W/300W. تقرأ الارتفاعات والأبعاد مع الرسم، ولا تعد هذه العبارة حساباً كافياً للتوريد.

وصف الصورة والنص الظاهر فيها

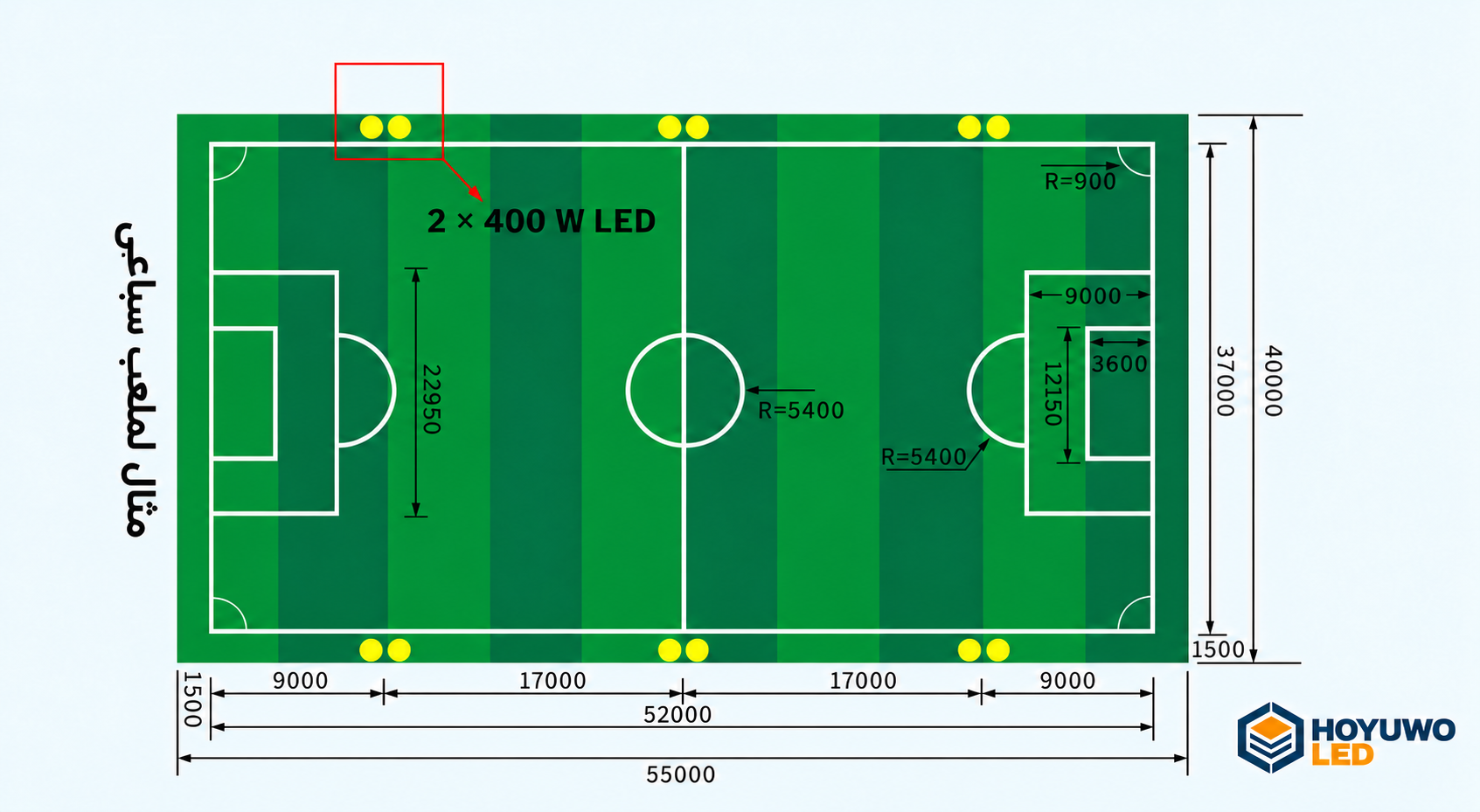

• مثال ملعب سباعي.
• ترميز الأجهزة في الرسم: 2 × LED 400W. الأبعاد والارتفاعات تخص المثال المرسوم.

وصف الصورة والنص الظاهر فيها

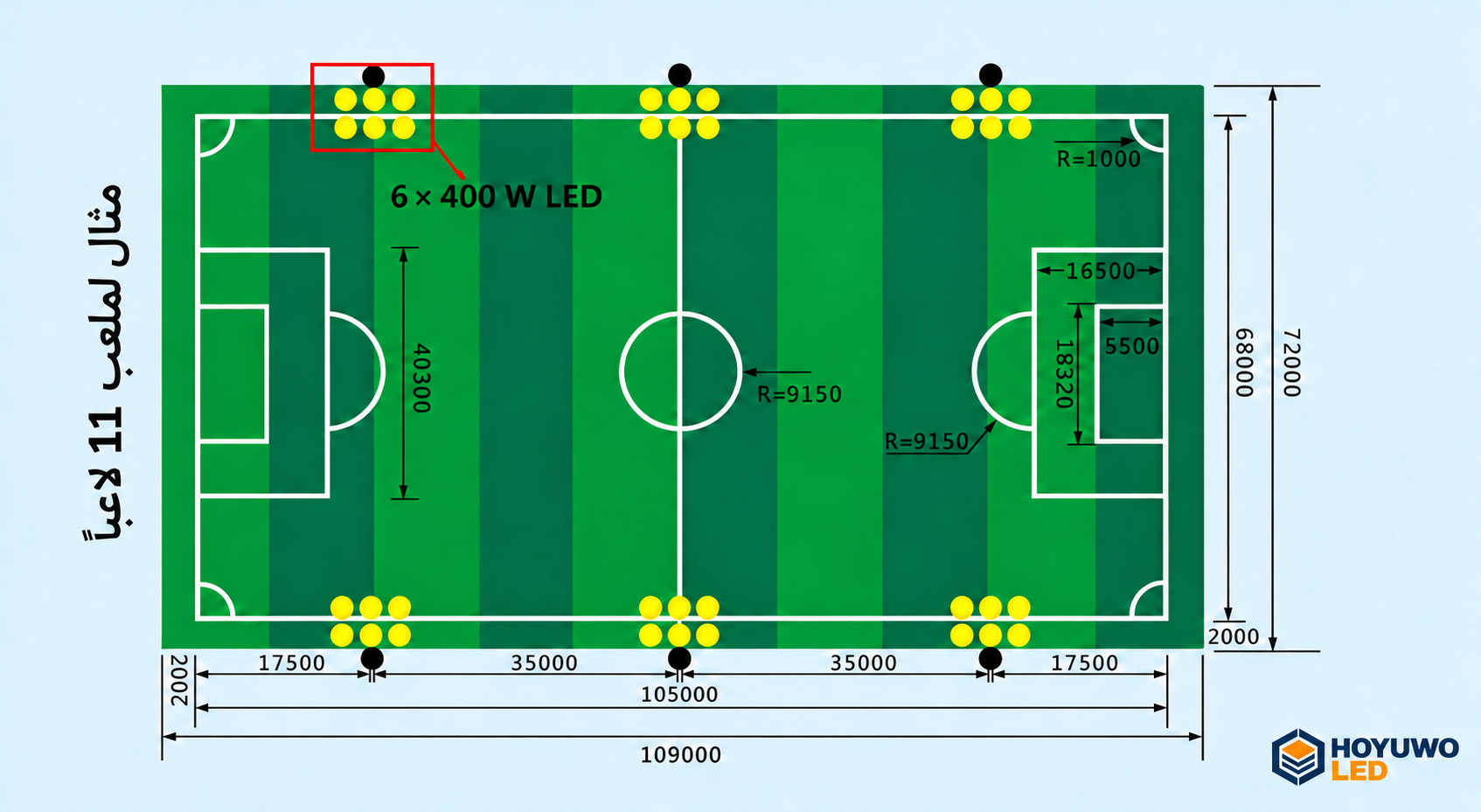

• مثال ملعب 11 لاعباً.
• ترميز الأجهزة في الرسم: 6 × LED 400W. يراجع عدد المواقع وتوزيعها ضمن المخطط الكامل.

الأبعاد	عدد الكشافات على العمود	إجمالي عدد الكشافات	ارتفاع الأعمدة
ملعب كرة قدم خماسي	2*200W/300W	24	8-10m
ملعب كرة قدم سباعي	2*400W	24	12-15m
ملعب كرة قدم 11 لاعباً	6*400W	72	15-18m

اربط عدد الأجهزة في الجدول بمواقع الأعمدة وارتفاعاتها و زاوية الحزمة الضوئية، ثم تحقق من التجانس والوهج والضوء المتسرب. هذه كميات من أمثلة سابقة وليست عرضاً محسوباً للملعب الجديد. قد يختلف العدد مع تغير البصريات أو موضع العمود حتى عند بقاء المساحة والقدرة الإجمالية ثابتتين.

اطلب دراسة أولية لإنارة الملعب

من برنامج الأنشطة إلى مشاهد الإنارة

قد يستخدم التدريب جزءاً من الملعب بينما تحتاج المباراة إلى كامل المساحة. اربط جدول الأنشطة بالمناطق ومشاهد التشغيل المعتمدة، وحدد طريقة تفعيل كل مشهد. لا تترك الموظف يختار مجموعات كشافات عشوائية قد تخلق مناطق مظلمة أو تفاوتاً غير مقبول.

التحكم في مشاهد تشغيل إنارة الملعب

إذا احتجت إلى تنبيه أعطال أو مراقبة، اجعله بنداً محدداً في العرض مع جهة تتولى متابعته. ويمكن مراجعة دليل اختيار طرق التعتيم الأربععند تحديد التحكم. وفر مشاهد واضحة للتدريب والمباراة والصيانة، واختبر التعتيم مع الأجهزة الفعلية، ثم اضبط الجدول لمنع تشغيل غير ضروري خارج الاستخدام.

هل تختلف إنارة الملعب عن إنارة الاستاد؟

وصف الموقع بأنه مدرسي أو مجتمعي لا يحدد مستوى الضوء تلقائياً. تحدد الأنشطة والمسابقات والجمهور والبث متطلبات الأداء، ثم يختار النظام الذي يحققها.

يمكن الاستفادة من دليل إنارة الاستاداتلفهم نطاق الدراسة. وإذا كان البث متوقعاً، أدرج مواضع الكاميرات ومتطلبات الجهة الناقلة والمنظمة في التكليف، إضافة إلى احتياجات اللاعبين والحكام والجمهور.

معايير الأداء التي يجب تحديدها للمشروع

التطبيق	الاستضاءة (lx)			انتظام الاستضاءة						خصائص مصدر الضوء		الوهج
	Eh	Evmai	Evaux	Uh		Evmai		Evaux		Ra	Tcp (K)	GR
				U1	U2	U1	U2	U1	U2
التدريب والترفيه	200	—	—	—	0.3	—	—	—	—	≥20	—	≤55
مباريات الهواة والتدريب الاحترافي	300	—	—	—	0.5	—	—	—	—	≥80	≥4000	≤50
المباريات الاحترافية	500	—	—	0.4	0.6	—	—	—	—	≥80	≥4000	≤50
بث مباريات وطنية ودولية	—	1000	750	0.5	0.7	0.4	0.6	0.3	0.5	≥80	≥4000	≤50
بث مباريات دولية كبرى	—	1400	1000	0.6	0.8	0.5	0.7	0.3	0.5	≥90	≥5500	≤50
بث HDTV للمباريات الدولية الكبرى	—	2000	1400	0.7	0.8	0.6	0.7	0.4	0.6	≥90	≥5500	≤50
إنارة احتياطية للتصوير	—	1000	—	0.5	0.7	0.4	0.6	—	—	≥80	≥4000	≤30

اختيار مواقع الأعمدة وتوجيه الكشافات

راجع حدود الموقع وبيانات الكشاف قبل اختيار توزيع على الزوايا أو الجانبين. تؤثر المدرجات والمساحات المتاحة ومسارات نظر اللاعبين والجمهور في مواقع الأعمدة. ثم يختبر الحساب كل موضع وتوجيه، بدلاً من نسخ توزيع جاهز من ملعب مختلف.

• إنارة من الزوايا الأربع
• إنارة من جانبي الملعب

مواقع أعمدة الإنارة في المثال.

يبين الرسم قطاعات مرجعية 10° من مركز خط المرمى و 5° من مركز الخط الجانبي، مع وضع الأعمدة خارجها. تستخدم هذه الأرقام لفهم المثال فقط؛ لا تنقلها إلى ملعب في السعودية أو الإمارات دون مراجعة الهندسة ومتطلبات المنافسة والجهة المسؤولة عن التصميم.

ارتفاع العمود

عند مقارنة ارتفاعين، راقب تغطية كل حزمة وتداخلها مع الحزم المجاورة. يساعد الحساب على تقييم التجانس والوهج والتسرب؛ ارتفاع العمود وحده ليس مؤشراً كافياً لجودة التوزيع.

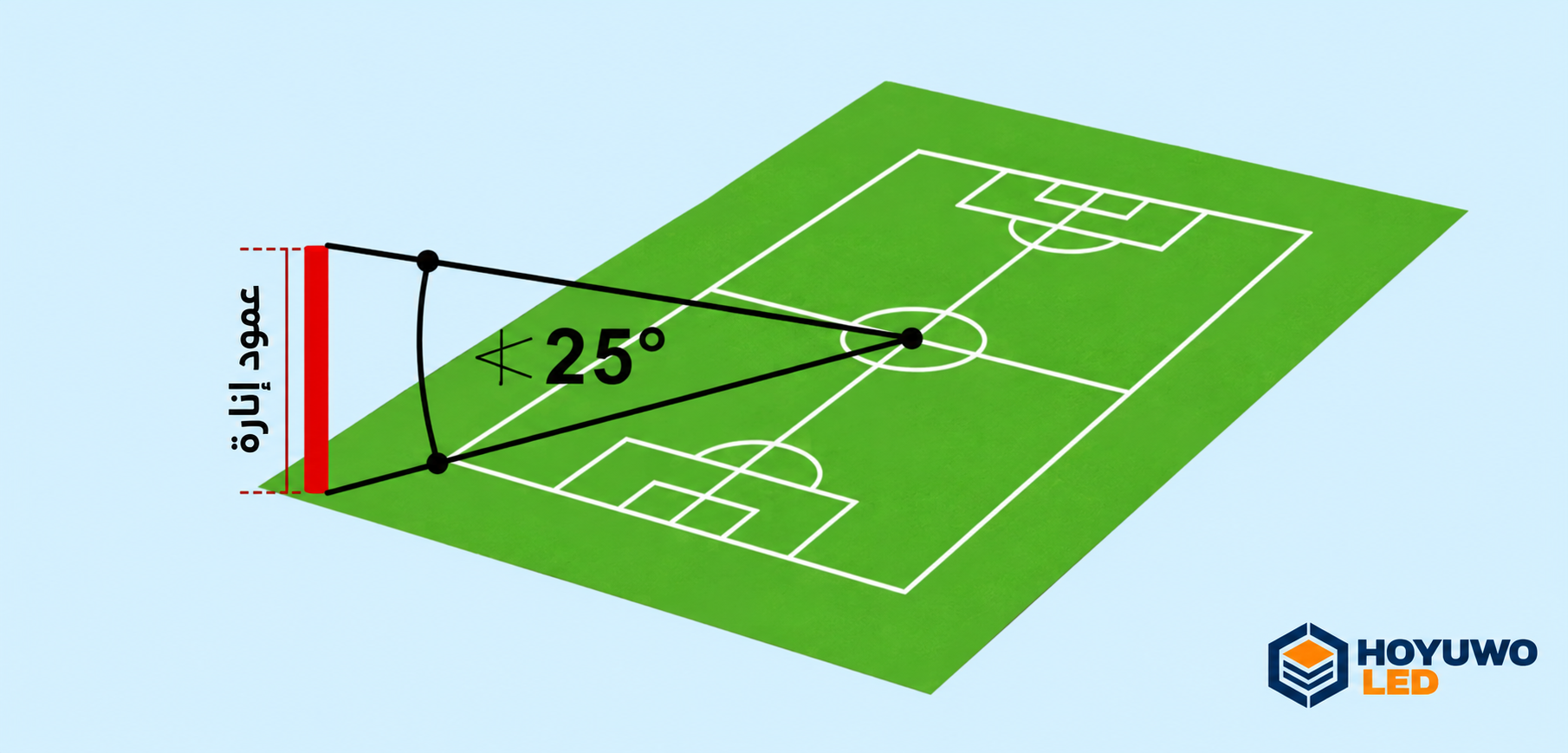

تحقق من الوهج باستخدام الجهاز والتوجيه ونقاط النظر الفعلية. زاوية 25° على الأقل بين مركز الملعب والأعمدة وردت ضمن هندسة الرسم؛ لا تثبت بمفردها أن المشهد مريح أو مطابق. يراجع المصمم نتائج الحساب مع قيود الموقع.

وصف الصورة والنص الظاهر فيها

• عمود إنارة

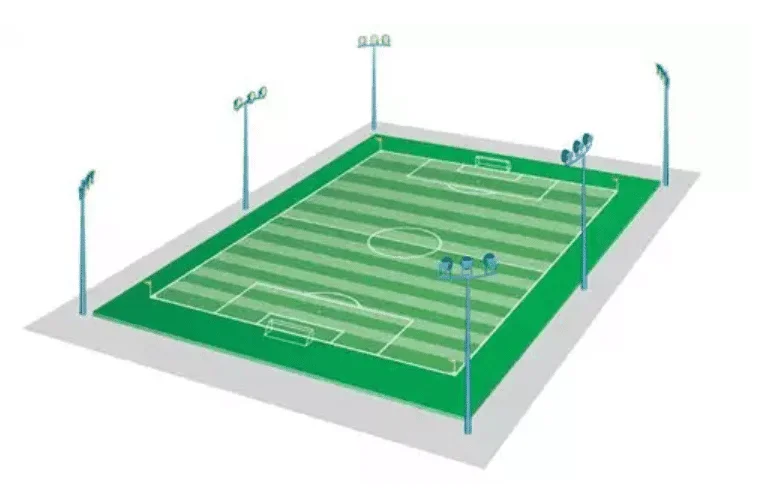

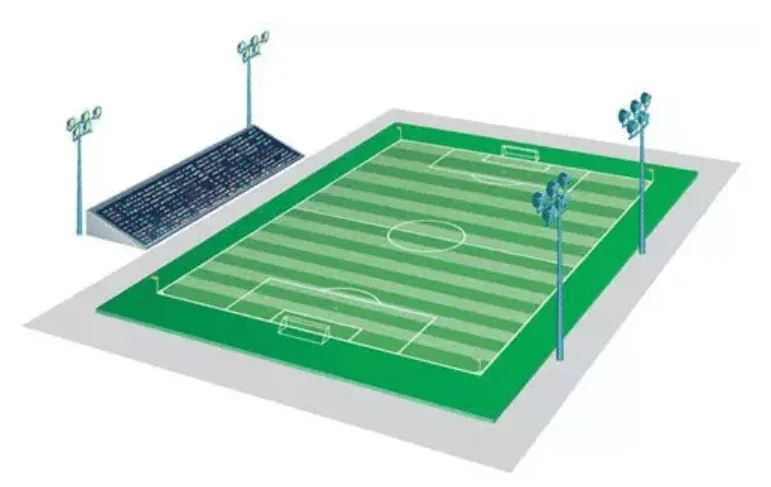

تعرض الرسومات مقارنة بين أعمدة الزوايا الأربعة وتوزيعات جانبية تستخدم 4 أو 6 أو 8 أعمدة. يختار العدد بعد فحص الأداء والموقع، وليس بحسب الشكل وحده.

مواقع الأعمدة في توزيع إنارة جانبي.

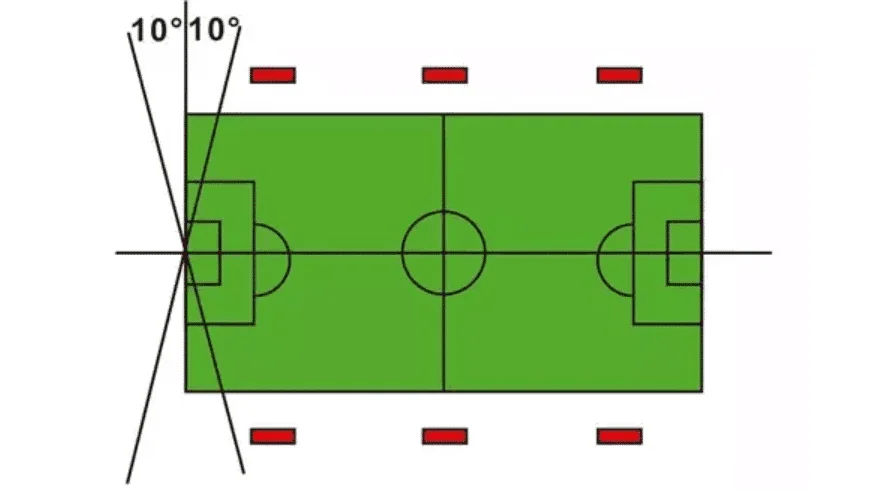

أدرج اتجاه نظر حارس المرمى ضمن فحص الوهج. يوضح الرسم قطاع 10° على جانبي خط المرمى لهذه الدراسة؛ يبقى الرقم مرتبطاً بالمثال ولا يحل محل تحليل نقاط النظر في الملعب المقصود.

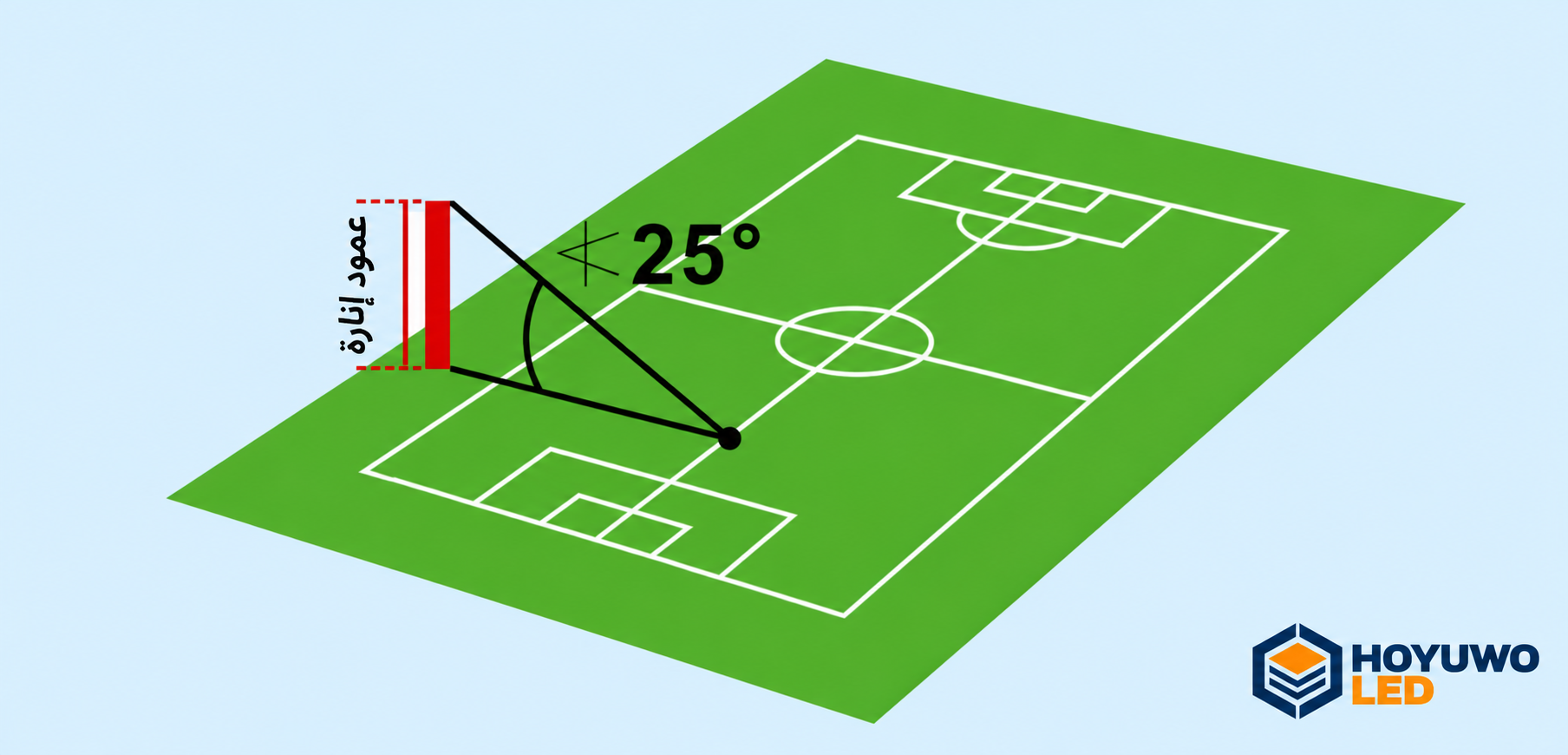

ارتفاع تركيب الكشافات على الأعمدة الجانبية.

اقرأ العلاقة الهندسية بين أدنى موضع للكشافات والنقطة المقابلة على خط المنتصف. يقترح الرسم زاوية لا تقل عن 25°، ويحتاج تطبيقها إلى مراجعة أبعاد المشروع ومواضع الأجهزة وتوزيع الضوء.

وصف الصورة والنص الظاهر فيها

• عمود إنارة

خيارات تثبيت كشافات ملعب كرة القدم.

تركيب على عمود

عند استخدام أعمدة أو أبراج محيطية، خطط لوصول الصيانة والتغذية والمراجعة الإنشائية. لا يعد هذا التركيب أقل جودة بحد ذاته؛ الارتفاع والبصريات والتوجيه هي ما يحدد التوزيع، مع اشتراط صلاحية الحامل للأحمال والبيئة.

تركيب معلق

قبل اختيار تعليق الأجهزة، راجع الأحمال وطريقة الوصول إلى الدرايفرات والكشافات واستبدالها. يجب تصميم الهيكل أو منظومة التعليق لهذا الغرض. كما يفحص الحساب مواقع الأجهزة ونظر اللاعبين والجمهور؛ التعليق لا يلغي الوهج تلقائياً.

تثبيت الإنارة على سقف المدرجات

يناسب التثبيت على السقف فقط وجود هيكل ملائم وطريق صيانة آمن. تراجع هاتان النقطتان قبل اعتماد المواضع. بعد ذلك تحسب التوزيعات والتوجيهات ومجالات الرؤية؛ وضع الأجهزة على حافة السقف لا يضمن وحده جودة الإنارة أو صلاحية البث.

ملف التسليم لفريق صيانة الملعب

أرفق خطة التوجيه وقائمة الأجهزة والبصريات والتحكم ونتائج الاختبار. عند تغيير كشاف، لا يكفي مطابقة الواط؛ يجب مراجعة الكود البصري والتدفق والموضع والزاوية. يسمح هذا الملف بإعادة التحقق من البديل والحفاظ على مستوى الخدمة بعد أعمال الصيانة.

كشافات LED عالية التدفق 250W–2000W للاستادات وملاعب كرة القدم

كشافات LED رياضية بقدرات 500W–1500W

فحص حدود الموقع والجوار

راجع الضوء من واجهات المنازل والطرق والممرات المحيطة، وليس من منتصف الملعب فقط. قد يحتاج الموقع إلى بصريات أو حواجب وتوقيت تشغيل مختلف عن ملعب بعيد عن السكن. يحدد المصمم حدود التحقق وفق الموقع ومتطلبات الجهات المختصة، ثم يوثقها ضمن الدراسة قبل التنفيذ.

القياس بعد ضبط الاتجاهات

تجرى قياسات الاستلام على شبكة ونقاط ومستويات مرتبطة بالمعيار المعتمد، مع تسجيل حالة تشغيل الأجهزة وظروف الاختبار. إذا تغير اتجاه كشاف أو نوع عدسته، يراجع أثره قبل مقارنة النتائج بالدراسة. يحتفظ فريق التشغيل بالتقرير والمشاهد المعتمدة حتى يمكن اكتشاف التدهور أو تغير الأداء لاحقاً.

اعتمد مشهد كل نشاط بعد حسابه وتجربته، واحفظ التوجيهات النهائية مع أكواد البصريات. عند التسليم، قارن التركيب الفعلي بالدراسة وتحقق من الضوء خارج حدود الملعب. استخدام كامل القدرة يكون عند الحاجة الفعلية، وتبقى الصيانة والتدريب والمباريات وظائف واضحة يمكن تشغيلها دون اجتهاد من العامل.

للمراجعة الفنية، يمكن البدء ببرنامج FIFA لجودة أنظمة إنارة الملاعب والتحقق من متطلبات المنافسة الفعلية والجهات المحلية. أما النسخ القديمة من الجداول والرسومات فتستخدم للفهم فقط ولا تثبت اعتماداً. وتوفر إرشادات FIFA لتصميم الاستادات إطاراً إضافياً لتحديد نطاق المشروع ومتطلباته.
